제품 상세 정보:
결제 및 배송 조건:
|
| 목: | 저속도고 토크 모터 | 애플리케이션: | 도로 건설 기계 |
|---|---|---|---|
| 플랜지: | 차륜플렌지 | 샤프트: | 14T 샤프트 |
| 물질: | 주철 | 보증: | 1년 |
| 강조하다: | 크로스오버 구제 밸브가 있는 수압 바퀴 모터,저속 고토크 유압 모터,BMSY100 수압 휠 모터 |
||
제품 상세 정보:

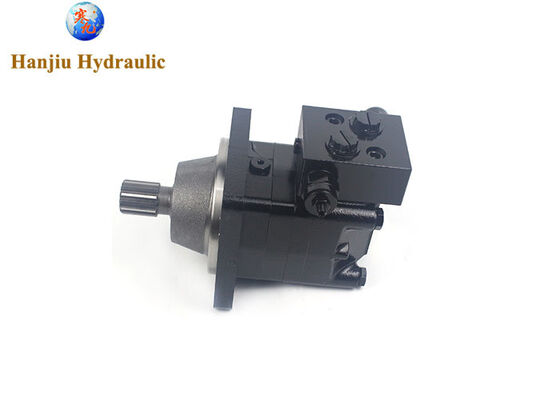

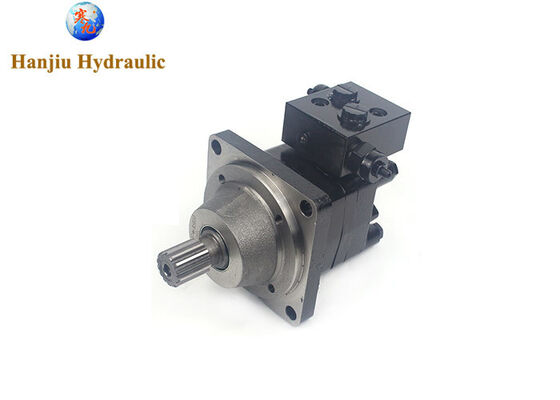

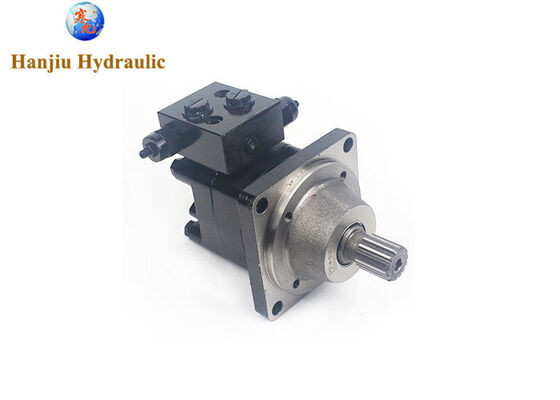

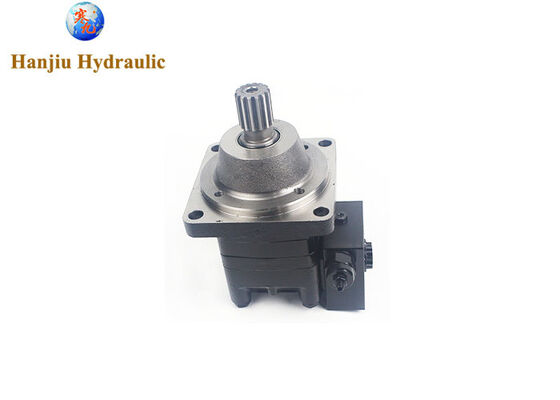

타입 코드 BMSY-100-W-FE-S& FYSD-15-S
상세 정보:
용량: 100cc
플랜지: 휠 플랜지
샤프트 크기:샤프트 Ø31.75 ,스플라인 키 14-DP12/24
포트 크기: 7/8-14UNF
FYSD 밸브
유량: 60리터
압력 범위: 15Mpa
BMSY 주요 사양:
| 타입 | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 400 |
BMSY 475 |
|
| 기하학적 용량 (cm3 /rev.) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | 475 | |
| 최대 속도 (rpm) | 연속 | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 185 | 155 |
| 간헐 | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 225 | 185 | |
| 최대 토크 (N·m) | 연속 | 225 | 290 | 365 | 485 | 586 | 708 | 880 | 880 | 910 |
| 간헐 | 305 | 390 | 480 | 590 | 705 | 860 | 1000 | 980 | 990 | |
| 최대 출력 (kW) | 연속 | 16 | 18 | 18 | 18.1 | 18.1 | 18 | 17 | 11 | 9 |
| 간헐 | 20 | 22 | 23 | 25 | 24 | 23.8 | 20.2 | 12 | 11 | |
| 최대 압력 강하 (MPa) | 연속 | 20.5 | 20.5 | 20.5 | 21 | 21 | 20 | 20 | 16 | 14 |
| 간헐 | 27.5 | 27.5 | 27.5 | 26 | 25 | 25 | 24 | 19 | 15 | |
| 피크 | 29.5 | 29.5 | 29.5 | 28 | 27 | 27 | 26 | 21 | 17.5 | |
| 최대 유량 (L/min) | 연속 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| 간헐 | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| 최대 입구 압력 (MPa) | 연속 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 간헐 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 무게 (kg) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 13.2 | 14.3 | |
* 연속 압력: 모터를 연속적으로 작동하는 최대값.
* 간헐 압력: 분당 6초 동안 모터를 작동하는 최대값.
* 피크 압력: 분당 0.6초 동안 모터를 작동하는 최대값.
유압 전문가 또는 HANJIU에 문의하십시오. 모든 유압 모터 문제를 해결해 드립니다.
올바른 HANJIU OMS 오비탈 모터 사양은 체계적인 엔지니어링 절차를 따릅니다:
● 1단계: 적용 서비스 계수(일반적으로 광업 및 건설 장비의 경우 1.5~2.0)를 포함한 필요한 출력 토크 계산
● 2단계: 사용 가능한 시스템 작동 압력 결정 및 모터 압력 등급의 적절성 확인
● 3단계: 필요한 유압 유량 계산: Q = Vg x n / 1000 (L/min)
● 4단계: 계산된 속도, 유량 및 압력이 모두 모터의 연속 작동 범위 내에 있는지 확인
● 5단계: 마운팅 플랜지(E2, E4, F6, W, E2B, SP, D 또는 E), 샤프트 유형(원통형, 스플라인 또는 테이퍼형) 및 포트 구성 선택
● 6단계: 예상되는 리턴 라인 백 압력을 기준으로 샤프트 씰(표준 또는 고압 HPS) 지정
