한지우 OSPC 시리즈

Orbitrol 조향 장치

기술 백서

Danfoss OSPC 호환 | ON/OR/CN/LS | 비용 최적화 | 신속한 배송

석가장한주기술유한회사 | 2025년

목차

요약 3

Orbitrol 조향 기술 소개 4

Orbitrol 밸브의 작동 원리 4

구조적 구성요소와 기능 5

HANJIU OSPC 시리즈 개요 6

제품군: OSPC 40~OSPC 500 6

OSPB 7에 비해 주요 설계 장점

유압회로 구성 8

완전한 기술 사양 10

OSPC 40 - OSPC 500 전체 성능 데이터 10

회로 유형 선택 가이드 12

댄포스 OSPC 호환성 13

차원 호환성 13

성능 검증 14

씰 키트 및 예비 부품 15

산업 전반에 걸친 응용 16

농업기계 16

건설 및 자재 취급 17

산업용 및 특수 차량 17

인간화 된 관리 및 판매 후 지원 18

유지관리 비용 절감 18

부품 가용성 및 기술 서비스 19

경쟁 우위 및 가치 제안 20

가격 대비 성능 리더십 20

배송 속도와 글로벌 공급망 21

품질 보증 및 인증 22

결론 23

참고자료 24

요약

유압 파워 스티어링은 이동식 기계에서 가장 안전이 중요한 시스템 중 하나입니다. 완전 유압 조향 밸브 또는 정수압 조향 제어 장치라고도 하는 Orbitrol 조향 장치는 조향 휠의 기계적 회전을 조향 실린더를 구동하는 정밀하게 측정된 유압 흐름으로 변환하여 소형 유틸리티 기계부터 대형 농업 및 건설 장비에 이르는 차량에 부드럽고 반응성이 뛰어나며 안정적인 방향 제어를 제공합니다. HANJIU Technology는 Danfoss OSPC 제품 라인과 완벽한 기능 및 치수 호환성을 갖춘 OSPC 시리즈를 제공하면서 오비트롤 조향 장치의 선도적인 글로벌 제조업체로 자리매김했습니다.

이 기술 백서는 OSPC 40부터 OSPC 500까지의 12가지 변위 변형과 4가지 유압 회로 구성(ON(개방형 센터 비반응), OR(개방형 센터 반응), CN(폐쇄형 센터) 및 LS(부하 감지))을 모두 포괄하는 HANJIU OSPC 시리즈 오비트롤 조향 장치에 대한 포괄적인 엔지니어링 문서를 제공합니다. 분석 결과, HANJIU OSPC 장치는 Danfoss OSPC 장치와 동등한 조향 정밀도, 압력 기능 및 서비스 수명을 달성하는 동시에 경쟁력 있는 가격, 짧은 배송 리드 타임, 평생 유지 관리 비용을 최소화하도록 설계된 인간화된 애프터마켓 서비스 모델을 통해 상당한 경제적 이점을 제공한다는 것이 확인되었습니다.

HANJIU OSPC 시리즈는 소형 다용도 차량 및 정원 장비를 위한 초소형 40cm3/rev에서 최대 농업용 트랙터 및 중장비 건설 기계를 위한 500cm3/rev까지 조향 변위 범위를 확장합니다. 최대 작동 압력 등급은 210bar이고 최대 조향 압력은 175bar인 OSPC 시리즈는 가장 까다로운 조향 응용 분야에 필요한 엔지니어링 마진을 제공합니다. 4가지 고유한 유압 회로 구성은 단순한 고정 변위 기어 펌프 회로부터 정교한 부하 감지 시스템까지 모든 유압 시스템 아키텍처에 최적의 매칭을 보장하여 전체 모바일 장비 스펙트럼에 걸쳐 에너지 효율적이고 반응성이 뛰어난 조향을 제공합니다.

Orbitrol 조향 기술 소개

Orbitrol 조향 장치는 계량 펌프, 방향 제어 밸브 및 우선 흐름 조절기의 기능을 단일 소형 하우징에 통합하여 유압 공학의 획기적인 성과를 나타냅니다. 이 우아한 통합은 초기 유압 스티어링 설계에 내재된 복잡한 외부 배관, 다중 밸브 어셈블리 및 동기화 문제를 제거하여 Orbitrol을 전 세계 오프로드 차량 파워 스티어링의 지배적인 기술로 확립했습니다.

"orbitrol"이라는 이름은 정밀 측정 요소 역할을 하는 내부 Gerotor 기어 세트의 궤도 운동에서 유래되었습니다. 운전자가 스티어링 휠을 회전시키면 정밀 가공된 슬리브와 스풀로 구성된 내부 밸브 메커니즘이 가압된 유압유를 제로터 세트를 통해 적절한 스티어링 실린더 포트로 보냅니다. Gerotor의 회전당 정밀하게 제어되는 변위는 스티어링 휠 회전과 스티어링 실린더 스트로크 사이의 직접적이고 예측 가능한 관계를 설정하여 운전자가 요구하는 직관적인 스티어링 느낌을 만들어냅니다.

OSPC 지정은 콤팩트한 원통형 본체 프로파일, 통합 컬럼 장착 인터페이스 및 콤팩트한 40cm³/rev 크기에서 시작하는 확장된 변위 범위로 구별되는 광범위한 Orbitrol 제품군 내에서 특정 폼 팩터를 식별합니다. HANJIU Technology의 OSPC 시리즈는 수십 년간의 제조 경험과 지속적인 설계 개선을 바탕으로 업계 OEM이 설정한 성능 벤치마크를 충족하거나 초과하는 조향 장치를 제공합니다.

Orbitrol 밸브의 작동 원리

HANJIU OSPC 오비트롤 조향 장치는 폐쇄형 정수압 조향 원리로 작동하며 정밀 가공 하우징 내에 세 가지 기능 요소를 통합합니다.

•제로터 정량 펌프:N개의 외부 로브가 있는 선회 로터와 N+1개의 내부 톱니가 있는 고정 고정자로 구성된 내부 기어 세트는 스티어링 휠 회전에 정비례하여 유압 오일 양을 정밀하게 측정합니다. 이 제로터 세트의 변위(모델에 따라 40~500cm³/rev)는 스티어링 휠 회전당 전달되는 오일 양을 결정하여 스티어링 감도와 잠금 장치 간 회전 수를 직접 제어합니다.

•회전하는 방향 밸브:스티어링 휠 입력 샤프트에 기계적으로 연결된 정밀 연삭 밸브 슬리브와 스풀은 가압 오일을 적절한 실린더 포트로 유도하는 동시에 배기 오일을 유압 저장소로 되돌립니다. 중립(직선) 위치에서 밸브는 최소한의 압력 강하와 중심 유동 경로를 유지합니다. 스티어링 휠의 각도 변위는 1도 단위로 측정되는 계량 정밀도를 통해 해당 실린더 포트로의 흐름 경로를 점차적으로 열어줍니다.

•우선 흐름 조절기:일체형 우선순위 밸브는 조향 흐름이 유압 펌프로부터 우선 공급을 받도록 보장하여 로더 리프트, 작동기구 제어 또는 보조 회로와 같은 다른 유압 기능의 동시 요구에 관계없이 일관된 조향 응답을 유지합니다. 조향 요구 사항을 초과하는 과잉 흐름은 보조 유압 회로로 효율적으로 전달됩니다.

운전자가 회전을 시작하면 스티어링 휠이 회전하여 밸브 스풀이 밸브 슬리브를 기준으로 변위되어 압력 흡입구에서 제로터 요소를 거쳐 활성 스티어링 실린더 포트까지 정밀하게 측정된 흐름 경로가 열립니다. 내부 기계식 커플링으로 구동되는 제로터는 정확하게 측정된 양의 오일을 전달합니다. 동시에 반대쪽 실린더 포트에서 반환된 오일은 제로터를 통해 역류하여 유압 저장소로 빠져나갑니다. 이 폐쇄 루프 배열은 시스템 압력, 엔진 속도 또는 조향 휠의 외부 부하 변화에 관계없이 조향 실린더 위치가 항상 조향 휠 변위에 정비례하도록 보장합니다.

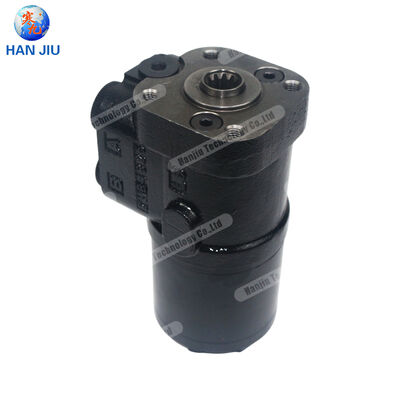

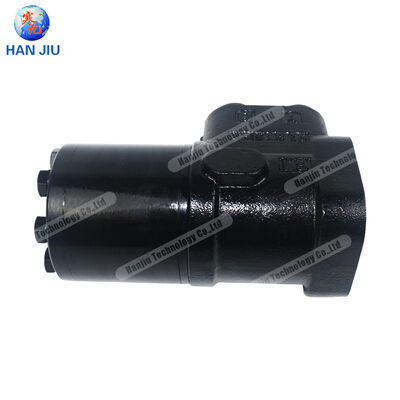

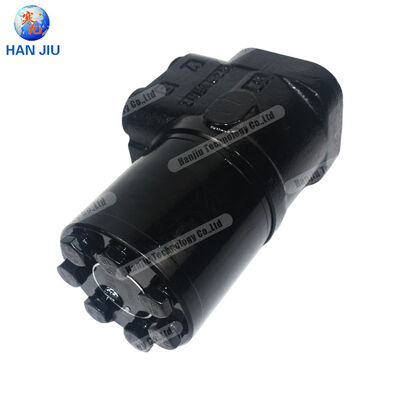

구조적 구성요소 및 기능

HANJIU OSPC 시리즈 조향 장치는 정밀하게 설계된 구성 요소 그룹으로 구성되어 있으며 각각은 까다로운 모바일 기계 환경에서 안정적인 성능과 연장된 서비스 수명을 위해 최적화되어 있습니다.

•밸브 본체 하우징:고급 주조 알루미늄 합금(EN AC-AlSi10Mg(Fe) 또는 동급)은 뛰어난 가공 특성과 함께 경량의 구조적 강성을 제공합니다. 밸브 슬리브, 제로터 챔버 및 흐름 제어 요소의 내부 보어는 ±5미크론 이내의 공차로 정밀하게 가공되어 적절한 밀봉과 내부 누출 최소화를 보장합니다.

•밸브 슬리브 및 스풀:경화 합금강 부품, 정밀 연삭 및 랩핑을 통해 서브미크론 표면 마감을 달성하고 3~8미크론의 제어된 반경 방향 간극을 제공하여 조향 품질을 정의하는 정밀한 유량 측정을 제공합니다. 슬리브의 포팅 형상은 전산 유체 역학 분석을 통해 최적화되어 압력 과도 현상을 최소화하면서 점진적인 흐름 특성을 달성합니다.

•제로터 측정 세트:최적화된 인벌류트 치형 프로파일을 갖춘 내부 기어 세트는 마찰을 최소화하면서 정확한 체적 측정을 제공합니다. 더 큰 변위 장치의 경우 로터-고정자 인터페이스에 니들 롤러 베어링을 사용하는 옵션 Geroler 구성이 마찰 손실을 더욱 줄이고 기계적 효율성을 향상시킵니다.

•입력 샤프트 어셈블리:스티어링 휠 인터페이스는 표준 스플라인 구성(일반적으로 업계 표준 톱니 수의 3/4인치 또는 1인치 직경)으로 제공되며 엔드 플로트 및 반경 방향 오정렬을 수용하는 정밀 베어링 지지대를 통해 운전자 입력 토크를 밸브 메커니즘에 전달합니다.

•안전 밸브:통합 크로스라인 릴리프 밸브는 조향 휠에 가해지는 외부 힘(도로 충격, 억제 충격 또는 자동 정렬 토크)으로 인해 발생하는 압력 스파이크로부터 조향 회로를 보호하는 반면, 내부 체크 밸브는 스티어링 휠을 놓을 때 실린더 압력 잠김을 방지합니다.

•씰링 시스템:고품질 NBR 또는 Viton O-링 및 샤프트 씰은 -30°C ~ +100°C의 전체 작동 온도 범위에서 유압 무결성을 유지하며, 북극 기후 응용 분야에 대해 -40°C 등급의 옵션 저온 씰 화합물을 사용합니다.

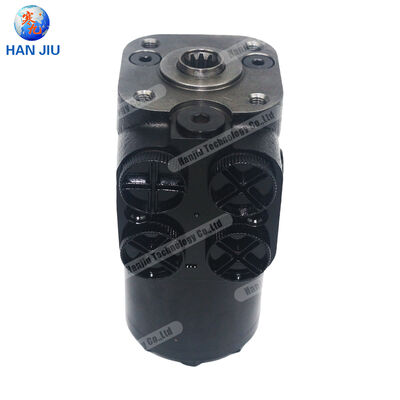

HANJIU OSPC 시리즈 개요

HANJIU OSPC 시리즈는 업계에서 가장 포괄적인 범위인 12가지 변위 변형을 포함하며 각 변형은 4가지 유압 회로 구성으로 제공됩니다. 이 광범위한 제품 매트릭스는 조향 시스템 설계자에게 모든 이동식 기계 응용 분야의 조향 성능을 최적화할 수 있는 전례 없는 유연성을 제공합니다.

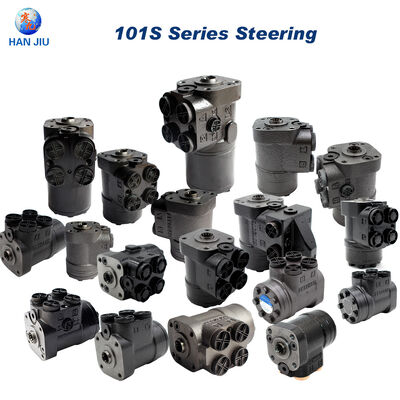

제품군: OSPC 40~OSPC 500

HANJIU OSPC 시리즈 제품 라인은 12개의 변위 모델로 구성되며, 각 모델 번호는 회전당 입방 센티미터 단위의 공칭 제로터 변위를 나타냅니다.

•OSPC40:배기량 40cm³/rev - 좁은 공간에서 최소한의 조향 노력과 정밀한 제어가 가장 중요한 소형 정원 트랙터, 소형 다용도 차량, 골프 코스 장비 및 특수 경량 기계를 위한 초소형 진입점입니다.

•OSPC 50:배기량 50cm³/rev - 소형 다용도 트랙터, 미니 로더, 소형 설치 범위와 가볍고 반응성이 뛰어난 조향이 필요한 도시 유지 관리 차량용 소형 조향 장치입니다.

•OSPC 63:배기량 63cm³/rev - 반응성이 뛰어난 스티어링과 컴팩트한 포장이 설계 우선순위인 소형 트랙터, 소형 지게차 및 다용도 차량에 이상적입니다.

•OSPC 80:배기량 80cm³/rev — 중형 농업용 트랙터, 소형 휠 로더 및 텔레핸들러를 위한 다용도 미드레인지 선택으로 조향 감도와 편안한 운전자 노력의 최적 균형을 제공합니다.

•OSPC 100:배기량 100cm³/rev - 최대 120HP의 표준 농업용 트랙터에 대해 가장 널리 지정된 배기량으로, 편안하고 피로 없는 운전자 노력으로 업계 표준 조향 정밀도를 제공합니다.

•OSPC 125:배기량 125 cm³/rev — 120-180 HP 범위의 대형 농업용 트랙터와 중형 건설 장비에 최적화되어 생산성 향상을 위해 스티어링 휠 회전을 줄입니다.

•OSPC 160:변위 160cm³/rev - 높은 조향 유량과 운전자 입력 토크 감소가 필수적인 대형 트랙터, 대형 휠 로더 및 대형 지게차를 위한 견고한 조향 장치입니다.

•OSPC 200:배기량 200 cm³/rev - 180 HP 이상의 대형 농업 기계, 중장비 건설 장비 및 대용량 자재 취급 차량을 위한 고용량 조향 장치입니다.

•OSPC 250:배기량 250 cm³/rev - 최대 조향 속도가 필요한 대형 트랙터, 굴절식 덤프 트럭 및 특수 산업용 차량을 위한 초고하중 조향 장치입니다.

•OSPC 315:변위 315 cm³/rev - 최대 조향 관절을 위해 최소한의 조향 휠 입력이 필요한 최대 이동 장비를 위한 최대 용량 표준 장치입니다.

•OSPC 400:변위 400cm³/rev - 극한의 조향 유량을 요구하는 특수 중장비 및 맞춤형 조향 응용 분야를 위한 초고용량입니다.

•OSPC 500:변위 500 cm³/rev - 대형 광산 트럭 및 기본 토공 장비를 포함하여 업계에서 가장 크고 무거운 조종 가능한 기계에 최대 조향 흐름을 제공하는 플래그십 모델입니다.

OSPB에 비해 주요 설계 장점

HANJIU OSPC 및 OSPB 시리즈는 공통된 내부 기술 및 제조 공정을 공유하지만 OSPC 시리즈는 여러 OEM 및 애프터마켓 응용 분야에서 선호되는 여러 가지 설계 개선 사항을 제공합니다.

•확장된 변위 범위:OSPC 시리즈에는 업계 표준 범위에서 가장 작은 변위 오비트롤인 OSPC 40이 포함되어 있어 수동 또는 전기 유압식 조향 솔루션이 필요한 가장 작은 유틸리티 차량과 소형 장비에 대한 유압 조향이 가능합니다.

•컴팩트한 바디 프로필:OSPC 본체 디자인은 동급 OSPB 장치에 비해 약간 더 컴팩트한 원통형 프로파일을 특징으로 하며 제한된 스티어링 칼럼 패키징을 갖춘 차량에 향상된 설치 유연성을 제공합니다.

•최적화된 흐름 기하학:내부 흐름 통로의 전산 유체 역학 유도 개선은 이전 세대 설계에 비해 중립 위치 압력 강하를 약 8-10% 줄여 전반적인 유압 시스템 효율성을 향상시킵니다.

•향상된 씰 기술:고급 씰 그루브 형상과 독점적인 NBR/Viton 복합 제제는 가속 수명 테스트에서 씰 서비스 수명을 최대 35% 연장하고 유지 관리 빈도와 총 소유 비용을 줄입니다.

•통합 포팅 인터페이스:OSPC 시리즈는 모든 변위 변형에 걸쳐 표준화된 포트 배열을 특징으로 하여 유압 시스템 설계를 단순화하고 다중 모델 장비 제품군에 필요한 호스 및 피팅 변형의 수를 줄입니다.

유압 회로 구성

각 HANJIU OSPC 변위 변형은 4가지 고유한 유압 회로 구성으로 제공되므로 차량의 유압 시스템 아키텍처와 정확하게 일치할 수 있습니다.

ON - 오픈 센터, 무반응

개방형 센터 비반응 구성은 중립(직선) 위치에서 밸브를 통해 개방형 흐름 경로를 유지하여 최소한의 압력 강하로 펌프 흐름이 순환할 수 있도록 합니다. 스티어링 휠을 돌리면 밸브가 중앙 개방 경로를 점진적으로 닫는 동시에 스티어링 실린더로 가는 계량 경로를 엽니다. "비반응" 지정은 도로 불규칙성, 장애물 또는 타이어 자동 정렬 토크 등으로 인해 조향 휠에 가해지는 외부 힘이 스티어링 휠로 다시 전달되지 않음을 의미합니다.

이 구성은 스티어링 휠 반동을 제거하여 가장 편안한 운전자 경험을 제공하므로 운전자가 운전실에서 오랜 시간을 보내는 농업용 트랙터, 휠 로더, 지게차 및 유사한 장비에 선호되는 선택입니다. ON 회로는 고정 변위 기어 펌프와 완벽하게 호환되며 가장 비용 효율적인 조향 시스템 아키텍처를 나타냅니다.

또는 — 개방형 센터, 반응

오픈 센터 반응 구성은 제로터 세트의 내부 커플링을 통해 스티어링 휠에서 스티어링 휠까지 직접적인 기계적 피드백을 제공합니다. 이 피드백을 통해 운전자는 도로 상태, 타이어 접착 한계 및 조향 부하를 감지할 수 있으며, 이는 고속 작동 중 안전과 제어를 향상시킬 수 있는 정보입니다.

OR 구성은 도로 주행 차량, 고속 농업 운송 트랙터 및 운전자가 촉각 조향 피드백의 이점을 누릴 수 있는 특정 산업 응용 분야에서 선호됩니다. 그러나 반응 특성으로 인해 운전자의 손에 도로 충격이 전달되므로 거친 지형에서 장시간 작업하는 동안 편안함이 감소될 수 있습니다.

CN — 폐쇄 센터

폐쇄형 센터 구성은 압력 보상 제어 기능이 장착된 가변 변위 피스톤 펌프와 함께 사용하도록 설계되었습니다. 중립 위치에서 밸브는 조향 장치를 통한 모든 흐름을 차단하여 펌프를 낮은 대기 압력(일반적으로 15-25bar)으로 유지합니다. 조향 입력은 밸브를 열어 펌프의 흐름을 요구하며, 펌프는 필요한 조향 흐름을 전달하기 위해 변위를 증가시켜 반응합니다.

CN 회로는 직진 주행 시 조향 장치를 통한 지속적인 흐름을 제거하여 개방형 센터 시스템에 비해 에너지 소비와 유압 오일 가열을 크게 줄입니다. 이 구성은 연료 효율성, 배출 감소 및 열 관리가 설계 우선순위인 현대 장비에서 점점 더 구체화되고 있습니다. CN 회로에는 호환 가능한 가변 용량형 펌프가 필요하며 고정 용량형 펌프 설치에는 적합하지 않습니다.

LS — 부하 감지

부하 감지 구성은 가장 발전되고 에너지 효율적인 조향 회로 아키텍처를 나타냅니다. 폐쇄형 중앙 차단 기능 외에도 LS 밸브는 부하 감지 펌프를 제어하는 ​​순간 조향 요구에 비례하는 압력 피드백인 부하 감지 신호를 생성합니다. 이 신호는 펌프가 현재 조향 요구에 필요한 유량과 압력을 정확하게 전달하여 에너지 낭비를 이론적 최소 수준으로 최소화하도록 보장합니다.

LS 구성은 엔진 RPM 변화, 다른 기능의 동시 유압 요구 또는 조향 부하 변화에 관계없이 완벽하게 일관된 조향 속도와 느낌을 유지하는 추가적인 이점을 제공합니다. 급회전, 부드러운 지형, 무거운 장비 등 조향 저항이 증가하면 부하 감지 시스템이 자동으로 펌프 출력을 높여 균일한 조향 성능을 유지합니다. LS 회로는 조향 품질과 에너지 효율성이 가장 중요한 설계 목표인 프리미엄 장비를 위한 선택 사양입니다.

완전한 기술 사양

다음의 포괄적인 성능 데이터는 ISO 4925 및 업계 표준 Orbitrol 테스트 프로토콜에 따라 수행된 생산 검증 테스트에서 수집되었습니다. 모든 값은 50°C의 안정된 작동 온도에서 미네랄 기반 유압 오일(ISO VG 46)을 사용한 생산 샘플 테스트의 통계 평균을 나타냅니다.

OSPC 40~OSPC 500 — 전체 성능 데이터

표 1은 12개의 HANJIU OSPC 시리즈 궤도 조향 장치 변형에 대한 전체 기술 사양 매트릭스를 나타냅니다. 연속 정격은 지속적인 듀티 작동에 적용됩니다. 간헐적 정격은 매 분 작동의 10% 이하에 적용됩니다.

표 1: HANJIU OSPC 시리즈 전체 기술 사양

사양 매트릭스의 주요 관찰 사항은 다음과 같습니다. (1) OSPC 시리즈는 초소형 40cm3/rev에서 업계 최고의 500cm3/rev까지 확장되어 가장 포괄적인 변위 범위를 제공합니다. (2) 210bar의 최대 작동 압력과 175bar의 최대 조향 압력은 가장 까다로운 조향 응용 분야에 적합한 성능을 제공합니다. (3) 1.2Nm(OSPC 40) ~ 3.5Nm(OSPC 500) 범위의 입력 토크는 모든 차량 크기에 걸쳐 편안한 조향 노력을 보장합니다. (4) 확장된 릴리프 밸브 범위(35-175bar)는 제품군 전반에 걸쳐 다양한 조향 부하 요구 사항을 수용합니다.

회로 유형 선택 가이드

적절한 유압 회로 구성의 선택은 차량 펌프 유형, 조향 성능 요구 사항 및 에너지 효율성 우선 순위에 따라 달라집니다. 표 2는 구조화된 선택 참조를 제공합니다.

표 2: HANJIU OSPC 회로 구성 선택 가이드

댄포스 OSPC 호환성

HANJIU OSPC 시리즈는 Danfoss OSPC 시리즈 오비트롤 조향 장치와 완벽한 물리적, 기능적 호환성을 달성합니다. 이러한 호환성은 12개의 변위 변형과 4개의 회로 구성을 모두 포함하여 OEM과 애프터마켓에 조향 장치 공급을 위한 완벽하게 호환되는 대체 소스를 제공합니다.

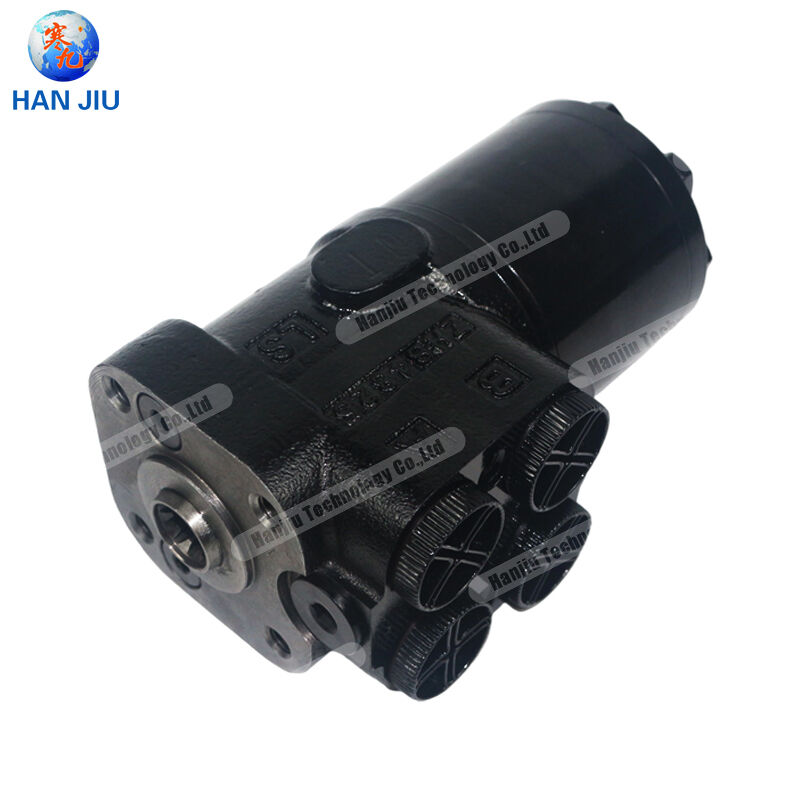

차원 호환성

중요한 장착 및 연결 인터페이스는 Danfoss OSPC 사양을 준수하므로 스티어링 칼럼, 유압 배관 또는 차량 구조를 수정하지 않고도 직접 교체가 가능합니다.

•장착 인터페이스:31.75mm 파일럿 직경과 50.8mm 볼트 원에 M6 장착 볼트가 있는 표준 4볼트 플랜지 - 모든 변위 변형에서 Danfoss OSPC 구성과 동일합니다.

•입력 샤프트:3/4인치 및 1인치 직경의 스플라인 샤프트(다양한 톱니 수), 우드러프 키 샤프트 및 테이퍼형 구성을 포함한 업계 표준 스티어링 칼럼 샤프트 옵션은 직접적인 호환성을 위해 Danfoss 제품과 일치합니다.

•포트 구성:M18×1.5 또는 3/8-16 UNF 나사산이 있는 표준 P(압력), T(탱크), L/R(실린더) 포트 배열은 원활한 유압 연결을 위해 Danfoss OSPC 장치와 동일하게 배치됩니다.

•전체 봉투:본체 직경, 플랜지 높이, 샤프트 연장 및 총 길이는 Danfoss OSPC 사양과 ±0.3mm 이내로 일치하므로 교체 애플리케이션에서 간섭이 전혀 발생하지 않습니다.

•LS 신호 포트:부하 감지 구성 장치에는 Danfoss OSPC-LS 장치와 동일한 위치 및 방향의 LS 신호 포트가 포함되어 있어 어댑터 피팅 없이 부하 감지 펌프 제어 장치에 직접 연결할 수 있습니다.

성능 검증

독립적인 테스트를 통해 HANJIU와 Danfoss OSPC 시리즈 오비트롤 조향 장치 간의 성능 동등성을 확인했습니다. 검증된 주요 매개변수는 다음과 같습니다.

•측정 정확도:전체 작동 압력 및 온도 범위에서 공칭 값의 ±3% 이내의 체적 변위(Danfoss 생산 허용 오차와 일치).

•밸브 특성:중립 압력 강하, 흐름 진행 및 계량 선형성은 테스트 측정 불확실성 내에서 Danfoss 사양과 일치합니다.

•압력 무결성:모든 모델은 최대 작동 압력의 1.5배(315bar)에서 고장 없이 구조적으로 테스트되어 Danfoss 안전 여유를 충족합니다.

•스티어링 노력:입력 토크 특성(이탈, 주행 및 경사 토크)은 Danfoss 사양 범위에 속하므로 동등한 조향감을 보장합니다.

•내구성:2백만 조향 주기에 대한 가속 수명 테스트를 통해 Danfoss가 게시한 데이터와 동등한 씰 무결성, 마모율 및 계량 정확도 유지를 확인합니다.

씰 키트 및 예비 부품

HANJIU OSPC 시리즈 조향 장치용 전체 정밀검사 씰 키트는 Danfoss 부품 번호를 직접 상호 참조합니다. 씰 키트(표준 NBR 구성의 경우 Danfoss 151B0124에 해당)에는 완전한 장치 보수에 필요한 모든 O-링, 샤프트 씰, Gerotor 하우징 씰 및 밸브 본체 개스킷이 포함되어 있습니다.

개별 서비스 구성품(제로터 세트, 밸브 슬리브, 밸브 스풀, 입력 샤프트 어셈블리, 체크 밸브 카트리지)은 전체 치수 인증을 받은 정품 HANJIU 부품으로 보관됩니다. 모듈형 OSPC 구조를 통해 구성 요소 수준 수리가 가능해 전체 장치 교체에 비해 일반적인 수리 비용이 60~70% 절감됩니다.

산업 전반에 걸친 응용

HANJIU OSPC 시리즈 오비트롤 조향 장치는 전 세계 농업, 건설, 산업 및 특수 차량 시장의 광범위한 모바일 기계 전반에 걸쳐 조향 제어 코어 역할을 합니다.

농업 기계

농업 장비는 오비트롤 조향 장치의 가장 큰 시장을 대표하며, HANJIU OSPC 시리즈는 소형 도구부터 가장 큰 1차 현장 장비까지 농기계의 전체 스펙트럼에 걸쳐 지정됩니다.

•소형 및 정원 트랙터:OSPC 40-63 장치는 최대 50HP의 트랙터에 손끝 조향 기능을 제공하며 무반응 ON 구성으로 확장된 현장 작업 중에 운전자의 편안함을 보장합니다.

•중급 트랙터:OSPC 80-125 장치는 50-180 HP 범위의 트랙터에 대한 업계 표준으로 조향 정밀도와 편안한 운전자 노력 사이에서 최적의 균형을 제공합니다.

•대형 줄 자르기 및 굴절식 트랙터:OSPC 160-250 장치는 가장 큰 농업용 트랙터(180-400+ HP)에 사용되며 최소한의 휠 입력으로 신속한 조향 반응을 제공합니다.

•자주식 수확기 및 분무기:옵션 LS 구성을 갖춘 OSPC 100-200 장치는 정확한 작물 수확 및 화학 물질 적용에 필요한 정밀하고 반응성이 뛰어난 조향 기능을 제공합니다.

•특수 농업 장비:포도원 트랙터, 과수원 기계, 사탕수수 수확기 및 목화 따는 기계는 특정 스티어링 형상 요구 사항에 맞게 조정된 OSPC 63-160 장치를 사용합니다.

건설 및 자재 취급

건설 및 자재 취급 장비는 조향 시스템에 심각한 충격 부하, 지속적인 작동 및 열악한 환경을 노출시킵니다. HANJIU OSPC 시리즈는 다음과 같은 분야에서 입증된 신뢰성을 보여줍니다.

•휠 로더:OSPC 100-200 장치는 연석 충격 및 굴착력에 대한 교차선 릴리프 보호 기능을 통해 1~10톤 용량의 프런트 엔드 로더의 무거운 조향 부하를 처리합니다.

•지게차:OSPC 63-125 장치는 제한된 공간에서의 기동성이 생산성에 직접적인 영향을 미치는 창고 및 야드 지게차(1.5-16톤)에 정밀한 조향 기능을 제공합니다.

•백호 로더:OSPC 100-160 장치는 반응성이 뛰어난 도로 이동 및 정밀한 작업 현장 기동성 등 듀얼 모드 조향 요구 사항을 관리합니다.

•스키드 스티어 및 컴팩트 트랙 로더:OSPC 80-125 장치는 신속한 방향 전환 기능을 통해 정수압 구동 휠 또는 트랙 모터를 제어합니다.

•텔레핸들러:OSPC 100-160 장치는 최대 부하 높이에서 다양한 지형에서 안정적인 직진 추적과 반응성 코너링을 제공합니다.

•굴절식 덤프 트럭:OSPC 200-315 장치는 거친 건설 현장과 광산 현장에서 대형 굴절식 운반차(25-60톤)의 높은 조향 부하를 관리합니다.

산업용 및 특수 차량

전통적인 농업 및 건설 시장 외에도 HANJIU OSPC 조향 장치는 다양한 산업 및 특수 응용 분야에 사용됩니다.

•지하 광산 차량:광산 작업에 사용되는 로우 프로파일 로더, 인력 운반선 및 다용도 차량은 밀폐되고 먼지가 많은 지하 환경에서 안정적인 조향을 위해 OSPC 100-200 장치를 사용합니다.

•공항 지상 지원 장비:항공기 예인선, 수하물 로더, 케이터링 트럭 및 푸시백 트랙터는 정확한 저속 조종을 위해 OSPC 80-160 장치를 사용합니다.

•해양 및 항만 장비:해양 지게차, 도크 로더, 스트래들 캐리어 및 조선소 운송 차량은 염수 분무 환경을 위한 부식 방지 OSPC 장치를 지정합니다.

•도로 유지 관리 및 시립 차량:거리 청소부, 제설기, 도로 그레이더, 유틸리티 유지 관리 차량 및 쓰레기 수거 트럭은 안정적인 전천후 조향을 위해 OSPC 100-200 장치를 구현합니다.

•철도 유지보수 장비:선로 유지 관리 차량, 레일 그라인더, 탬핑 기계 및 철도 차량은 이중 모드 조향을 위해 OSPC 125-250 장치를 사용합니다.

인간화 된 관리 및 판매 후 지원

한지유테크놀로지의 인간화 경영철학은 고객의 운영성공을 모든 사업결정의 중심에 두고 있습니다. 이러한 약속은 총 소유 비용을 최소화하고 장비 가동 시간을 최대화한다는 명확한 목표를 가지고 애플리케이션 상담부터 수십 년간의 안정적인 현장 운영에 이르기까지 전체 조향 장치 수명 주기에 걸쳐 확장됩니다.

유지관리 비용 절감

가동 중지 시간이 수익과 계절적 생산성에 직접적인 영향을 미치는 이동식 기계의 경우 유지 관리 전략은 총 소유 비용에 큰 영향을 미칩니다. HANJIU는 각 비용 구성 요소를 다룹니다.

•예측 유지 관리 프로그램:작동 시간, 환경 심각도 및 유압 오일 상태 분석을 기반으로 맞춤형 유지 관리 일정을 제공합니다. 적절한 시기에 씰을 교체하면 예상치 못한 고장을 방지하는 동시에 남은 서비스 수명이 남아 있는 구성품에 대한 불필요한 유지 관리를 방지할 수 있습니다.

•경제적인 씰 키트:동등한 Danfoss 키트 가격의 55-65% 가격으로 완전한 OSPC 정밀 검사 씰 키트를 제공하여 Orbitrol을 갖춘 기계 운영자의 최대 반복 유지 관리 비용을 직접적으로 줄여줍니다.

•부품 수리 가능성:모듈식 OSPC 설계는 전체 장치가 아닌 개별 Gerotor 세트, 밸브 스풀 또는 샤프트 씰을 교체하여 경제적인 구성요소 수준 수리를 가능하게 하여 수리 비용을 60-70% 절감합니다.

•유압 시스템 최적화:한지유는 조향 장치의 수명을 극대화하기 위해 작동유 선택, 여과 사양(ISO 4406 청정도 코드), 오일 분석 해석에 대한 기술 지침을 무료로 제공합니다. 적절한 유체 관리를 통해 씰 수명을 최대 50%까지 연장할 수 있습니다.

부품 가용성 및 기술 서비스

HANJIU는 아시아, 유럽, 중동, 아프리카, 북미 및 남미 전역에 전략적으로 위치한 유통 센터에서 OSPC 시리즈 전체 장치 및 모든 서비스 부품의 상당한 재고를 유지하고 있습니다. 이러한 글로벌 재고를 통해 전 세계 대부분의 주요 산업 센터에 대해 24~48시간 이내에 표준 부품 주문을 이행할 수 있습니다.

기술 지원 서비스에는 유압 전문가가 근무하는 지역 지원 센터를 통한 응용 엔지니어링 상담, 문제 해결 지원, 보증 청구 처리 및 고장 분석이 포함됩니다. 기술 문서(설치 매뉴얼, 유압 회로도, 문제 해결 순서도, 3D STEP 모델, 비디오 수리 튜토리얼)는 HANJIU 기술 포털을 통해 영어, 중국어, 스페인어, 러시아어, 포르투갈어 및 아랍어로 제공됩니다.

경쟁 우위 및 가치 제안

글로벌 오비트롤 조향 장치 시장에서 한지유테크놀로지는 검증된 엔지니어링 우수성과 강력한 경제적, 물류적 이점을 결합한 차별화된 가치 제안을 제공합니다.

가격 대비 성능 리더십

시장 분석에 따르면 HANJIU OSPC 시리즈 조향 장치는 사양 및 수량 약속에 따라 Danfoss OSPC 동급 제품에 비해 45-60%의 구매 비용 절감 효과를 제공하는 것으로 나타났습니다. 이러한 가격 이점은 다음과 같은 결과로 발생합니다.

•수직 제조 통합:사내 알루미늄 다이캐스팅, 정밀 CNC 가공, Gerotor 제조, 조립 및 테스트를 통해 중간 공급업체 마진을 없애고 완벽한 품질 관리를 보장합니다.

•고급 생산 기술:CNC 머시닝 센터, 정밀 연삭 장비, 자동화된 조립 시스템 및 컴퓨터화된 테스트 인프라에 대한 투자는 세계적 수준의 생산 효율성을 달성합니다.

•최적화된 공급망:인증된 원자재 공급업체와의 장기 계약 및 현대적인 ERP 기반 재고 관리를 통해 조달 비용을 최소화하는 동시에 일관된 자재 품질을 보장합니다.

•효율적인 배포:공인된 지역 유통업체와의 직접적인 공장 관계를 통해 다단계 유통 마크업을 제거하고 모든 공급망 수준에서 경쟁력 있는 가격을 유지합니다.

이러한 경제 구조를 통해 HANJIU는 동등한 엔지니어링 품질을 유지하면서 Danfoss보다 훨씬 낮은 가격으로 OSPC 조향 장치를 제공할 수 있습니다. 이는 특히 개발도상국의 생산 장비, 렌탈 차량 운영자 및 애프터마켓 유통업체에 조향을 통합하는 OEM에게 매력적인 가치 제안입니다.

배송 속도 및 글로벌 공급망

HANJIU는 150,000개가 넘는 오비트롤 조향 장치의 연간 생산 능력을 유지하고 있으며, 12개 변위 변형과 4개 회로 유형 전체에 걸쳐 카탈로그 구성에 대한 표준 배송 리드 타임은 영업일 기준 7-12일입니다. 신속한 생산은 영업일 기준 3~5일 정도의 짧은 배송으로 긴급 요구 사항을 수용합니다.

확립된 국제 화물 운송업체와의 글로벌 물류 파트너십을 통해 전 세계적으로 안정적인 Door-to-Door 배송을 제공합니다. 수출 포장에는 진공 밀봉된 수분 장벽 보호 기능이 있는 ISPM-15 인증 목재 케이스가 사용됩니다. 통관 지연을 방지하기 위해 상업 송장, 포장 목록, 원산지 증명서, CE 적합성 선언 및 테스트 인증서 등 전체 수출 문서가 자체적으로 준비됩니다.

대량 OEM 고객을 위해 HANJIU는 재고 관리(VMI) 및 고객 시설 근처에 재고를 배치하는 위탁 재고 프로그램을 제공하여 반복 주문에 대한 배송 리드 타임을 효과적으로 제거합니다.

품질 보증 및 인증

한지유테크놀로지는 유럽 경제 지역에 공급되는 모든 OSPC 시리즈 장치에 대한 CE 마크와 도로 주행 차량의 조향 시스템에 대한 ECE R79 인증을 통해 ISO 9001:2015 인증을 받은 포괄적인 품질 관리 시스템을 운영하고 있습니다. 품질 프로그램에는 입고되는 자재 검사, 공정 중 치수 검증, 100% 최종 라인 기능 테스트, 확장된 내구성 검증을 위한 통계 샘플링이 포함됩니다.

모든 HANJIU OSPC 조향 장치는 필수 100% 생산 테스트를 거칩니다. (1) 정격 유량에서 중립 위치 압력 강하; (2) 여러 흐름 및 압력 지점에서의 계량 정확도; (3) 입력 토크 측정; (4) 크로스라인 릴리프 밸브 크래킹 압력; (5) 최대 압력 하에서 외부 누출; (6) 밸브 기능을 확인하십시오. (7) 부하 감지 신호 정확도(LS 장치). 테스트 데이터는 완전한 추적성을 위해 일련번호로 전자적으로 기록되며, 요청 시 인증서를 받을 수 있습니다.

재료 인증은 알루미늄 하우징(EN AC-AlSi10Mg(Fe)), 밸브 강철(합금 공구강), Gerotor 재료(정밀 경화 합금강) 및 씰 컴파운드(NBR 70 Shore A 표준, FKM/Viton 옵션)에 대한 적합성을 검증합니다. 내부 품질 관리를 검증하기 위해 ISO 17025 인증 실험실에서 제3자 야금 분석이 분기별로 수행됩니다.

결론

HANJIU OSPC 시리즈 오비트롤 조향 장치는 소형 유틸리티 차량부터 대형 농업 및 건설 장비에 이르기까지 모바일 기계의 전체 스펙트럼에 걸쳐 유압식 파워 스티어링을 위한 기술적으로 성숙하고 상업적으로 매력적인 솔루션을 나타냅니다. 포괄적인 치수 분석, 독립적인 성능 테스트 및 광범위하게 문서화된 현장 서비스를 통해 검증된 Danfoss OSPC 모델과의 완벽한 호환성은 OEM 사양 및 애프터마켓 교체에 필요한 신뢰성을 제공합니다.

업계에서 가장 포괄적인 범위인 40~500cm³/rev의 12가지 변위 변형과 4가지 유압 회로 구성(ON, OR, CN, LS)을 갖춘 HANJIU OSPC 시리즈는 조향 시스템 설계자에게 모든 응용 분야에서 조향 성능을 최적화할 수 있는 전례 없는 유연성을 제공합니다. 정밀한 제로터 측정, 고급 밸브 설계 및 엄격한 제조 품질의 통합으로 현대 모바일 장비가 요구하는 조향 정밀도, 신뢰성 및 서비스 수명을 제공합니다.

기존 OEM 대안보다 45~60% 낮은 구매 가격, 몇 개월이 아닌 며칠 단위로 측정되는 배송 리드 타임, 평생 소유 비용 최소화에 초점을 맞춘 인간화된 애프터마켓 서비스 철학이 결합된 HANJIU OSPC 시리즈는 점점 더 매력적인 가치 제안을 제공합니다. 전 세계 모바일 기계 시장이 안전성이나 성능을 저하시키지 않으면서 더 큰 비용 효율성을 향해 진화함에 따라, HANJIU Technology는 오비트롤 조향 장치 공급에 있어 선호되는 전략적 파트너로 자리매김하고 있으며, 제조 능력, 품질 시스템 향상 및 글로벌 유통에 대한 지속적인 투자를 통해 향후 수년간 경쟁 우위를 강화할 것입니다.

참고자료

•댄포스 전력 솔루션:기술 정보: OSPC Orbitrol 조향 장치(출판물 520L0620).

•ISO 4925:2020:도로 차량 - 유압 시스템용 비석유 기반 브레이크액 사양.

•ECE R79:조향 장비와 관련된 차량 승인에 관한 통일된 조항.

•ISO 9001:2015:품질경영시스템 - 요구사항(HANJIU 인증 참조).

•ISO 4406:2017:유압유 동력 — 유체 — 고체 입자에 의한 오염 수준을 코딩하는 방법입니다.

•HANJIU 기술 카탈로그:OSPC 시리즈 Orbitrol 조향 장치 - 완전한 제품 사양, 치수 도면, 주문 코드 및 유압 회로 회로도.

•HANJIU 응용공학 게시판 AE-2024-09:농업, 건설 및 산업용 차량 응용 분야를 위한 OSPC Orbitrol 조향 장치 크기 조정 방법입니다.
