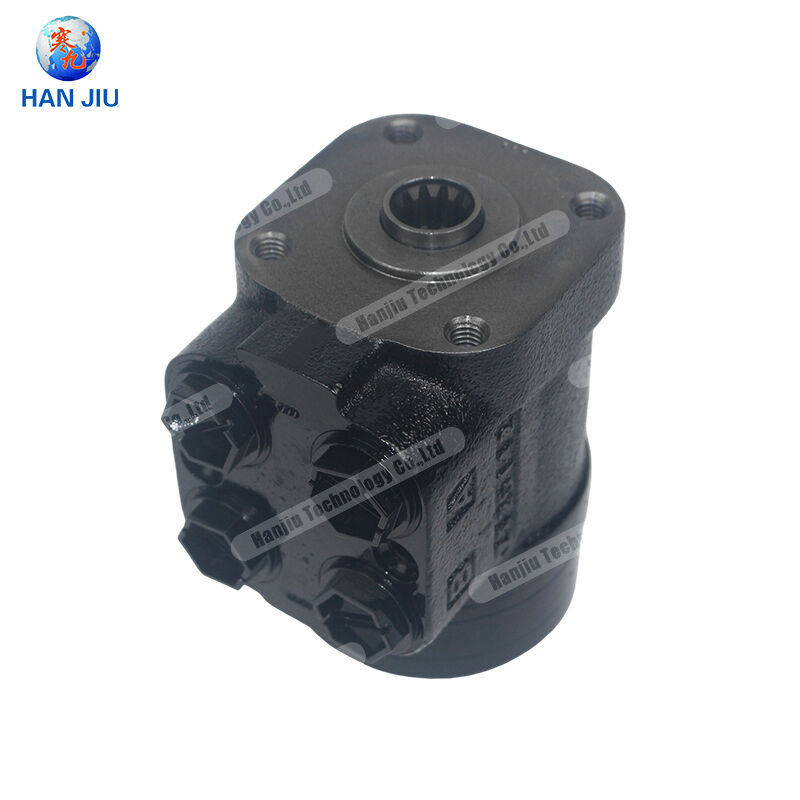

한지우 OSPB 시리즈

Orbitrol 조향 장치

기술 백서

댄포스 호환 | ON/OR/CN/LS | 비용 최적화 | 신속한 배송

석가장한주기술유한회사 | 2025년

목차

요약 3

Orbitrol 조향 기술 소개 4

Orbitrol 밸브의 작동 원리 4

구조적 구성요소와 기능 5

HANJIU OSPB 시리즈 개요 6

제품군: OSPB 50~OSPB 500 6

유압회로 구성 7

완전한 기술 사양 9

OSPB 50 - OSPB 500 전체 성능 데이터 9

회로 유형 선택 가이드 11

댄포스 OSPB 호환성 12

차원 호환성 12

성능 검증 13

씰 키트 및 예비 부품 14

산업 전반에 걸친 응용 15

농업기계 15

건설 및 자재 취급 16

산업 및 해양 차량 16

인간화 된 관리 및 판매 후 지원 17

유지관리 비용 절감 17

부품 가용성 및 기술 서비스 18

경쟁 우위 및 가치 제안 19

가격 대비 성능 리더십 19

배송 속도와 공급망 20

품질 보증 및 인증 21

결론 22

참고자료 23

요약

유압 조향 제어 장치는 이동 기계의 가장 중요한 기능 시스템 중 하나이며 운전자 안전, 생산성 및 장비 기동성에 직접적인 영향을 미칩니다. 정수압 조향 제어 장치 또는 완전 유압식 조향 밸브라고도 알려진 오비트롤 조향 장치는 현대 유압식 파워 스티어링의 중추 신경계 역할을 하며, 조향 휠의 기계적 입력을 조향 실린더를 작동시키는 정밀하게 측정된 유압 흐름으로 변환합니다. HANJIU Technology는 Danfoss OSPB 및 OSPC 시리즈와 완벽한 기능 및 치수 호환성을 갖춘 OSPB 시리즈를 제공하면서 최고의 오비트롤 조향 장치 제조업체로 자리매김했습니다.

이 기술 백서는 OSPB 50부터 OSPB 500까지의 11개 변위 변형을 모두 포괄하는 HANJIU OSPB 시리즈 오비트롤 조향 장치에 대한 포괄적인 엔지니어링 문서를 제공하며 ON(Open Center Non-Reaction), OR(Open Center Reaction), CN(Closed Center) 및 LS(Load Sensing)를 포함한 전체 유압 회로 구성 범위를 포함합니다. 분석에 따르면 HANJIU OSPB 장치는 Danfoss 제품과 동등한 조향 정밀도, 압력 성능 및 작동 내구성을 달성하는 동시에 경쟁력 있는 가격, 신속한 납품 및 평생 유지 관리 비용 최소화에 초점을 맞춘 인간화된 서비스 철학을 통해 강력한 경제적 이점을 제공하는 것으로 나타났습니다.

HANJIU OSPB 시리즈는 50cm3/rev(소형 유틸리티 차량에 적합)부터 500cm3/rev(대형 농업 및 건설 기계용)까지의 조향 변위 범위를 포괄하며 최대 작동 압력 등급은 210bar, 조향 압력 용량은 175bar입니다. 4가지 고유한 유압 회로 구성을 통해 고정 변위 기어 펌프부터 압력 보상 부하 감지 시스템에 이르기까지 모든 펌프 유형에 최적으로 매칭할 수 있어 전체 모바일 장비 응용 분야에서 에너지 효율적이고 응답성이 뛰어난 조향 성능을 보장합니다.

Orbitrol 조향 기술 소개

오프로드 차량 및 산업용 기계를 위한 유압 조향 시스템의 발전은 Orbitrol 조향 장치의 개발로 정의되었습니다. Orbitrol 조향 장치는 정량 펌프, 방향 제어 밸브 및 우선 흐름 조절기의 기능을 단일 정밀 가공 하우징에 통합한 독창적인 소형 장치입니다. 이러한 통합을 통해 초기 조향 시스템 설계와 관련된 복잡한 외부 배관, 다중 밸브 어셈블리 및 동기화 문제가 제거되는 동시에 탁월한 조향 느낌, 반응성 및 신뢰성이 제공됩니다.

"orbitrol"이라는 용어는 조향 장치의 핵심 역할을 하는 내부 기어 세트(Gerotor 또는 Geroler 메커니즘)의 궤도 운동에서 유래되었습니다. 운전자가 스티어링 휠을 돌리면 입력 샤프트는 유압 흐름을 스티어링 실린더로 유도하는 동시에 제로터 측정 요소를 구동하는 밸브 스풀 또는 슬리브를 구동합니다. Gerotor의 회전당 변위는 스티어링 휠의 각 회전마다 스티어링 실린더에 전달되는 오일의 정확한 양을 결정하여 휠 위치와 차량 관절 사이의 직접적이고 예측 가능한 관계를 생성합니다. 이는 고품질 스티어링 느낌을 정의하는 기본 특성입니다.

HANJIU Technology는 Orbitrol 조향 장치 생산에 필요한 정밀 제조 역량에 상당한 투자를 했으며, 이러한 장치에 내재된 엄격한 공차, 특수 가공 공정 및 엄격한 조립 절차가 진입에 대한 중요한 기술적 장벽임을 인식했습니다. 이 회사의 OSPB 시리즈는 전용 Gerotor 제조 셀, 밸브 본체 가공을 위한 정밀 호닝 장비, 조향 장치 검증을 위해 특별히 제작된 포괄적인 최종 라인 테스트 인프라의 이점을 누리고 있습니다.

Orbitrol 밸브의 작동 원리

HANJIU OSPB 오비트롤 조향 장치는 폐쇄형 중앙 정수압 조향 원리로 작동하며 소형 모노블록 하우징 내에 세 가지 주요 기능 요소를 통합합니다.

•정량 펌프(제로터 세트):선회 로터와 고정 고정자로 구성된 내부 기어 세트는 스티어링 휠 회전에 비례하여 유압 오일 양을 정밀하게 측정합니다. 이 제로터 세트의 기하학적 변위(모델에 따라 50 ~ 500 cm3/rev)는 스티어링 휠 회전당 전달되는 오일 양을 결정합니다. 이는 스티어링 감도와 잠금 간 휠 회전 수를 정의하는 중요한 매개변수입니다.

•로터리 밸브 어셈블리:스티어링 휠 입력 샤프트에 직접 결합된 정밀 가공 밸브 슬리브와 스풀은 가압 오일을 적절한 스티어링 실린더 포트로 유도하는 동시에 배기 오일을 탱크로 되돌려 보냅니다. 중립(직진) 위치에서 밸브는 최소한의 압력 강하로 중앙 상태를 유지하는 동시에 스티어링 휠의 각도 변위는 해당 실린더 포트로의 흐름 경로를 점진적으로 엽니다.

•우선순위 흐름 제어:일체형 우선순위 밸브는 조향 흐름이 시스템 펌프로부터 우선 공급을 받도록 보장하여 다른 유압 기능(로더 리프트, 작동기구 유압장치 등)의 동시 요구에 관계없이 일관된 조향 반응을 유지합니다. 조향 요구 사항을 초과하는 과도한 흐름은 보조 유압 회로로 전달됩니다.

운전자가 회전을 시작하면 스티어링 휠이 회전하여 밸브 스풀이 밸브 슬리브를 기준으로 변위되어 압력 입구에서 Gerotor 측정 요소를 통해 해당 실린더 포트까지의 흐름 경로가 열립니다. 밸브 구성 요소 간의 기계적 결합으로 구동되는 제로터 세트는 정밀하게 측정된 양의 오일을 스티어링 실린더에 전달합니다. 동시에 반대쪽 실린더 포트에서 반환된 오일은 제로터를 통해 역류하여 유압 저장소로 빠져나갑니다. 이러한 폐쇄 루프 배열은 시스템 압력이나 부하 변동에 관계없이 스티어링 실린더 위치가 항상 스티어링 휠 변위에 비례하도록 보장합니다.

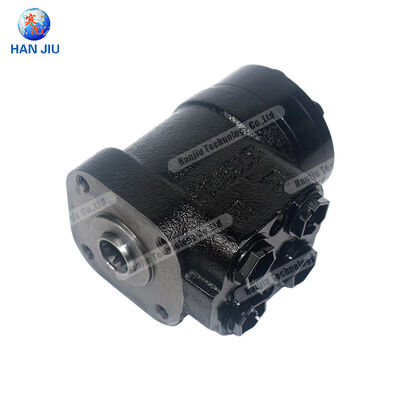

구조적 구성요소 및 기능

HANJIU OSPB 시리즈 조향 장치는 정밀하게 설계된 여러 구성 요소 그룹으로 구성되며 각 구성 요소는 장치의 전반적인 성능, 신뢰성 및 서비스 수명에 기여합니다.

•밸브 본체(하우징):고급 주조 알루미늄 합금(EN AC-AlSi10Mg(Fe) 또는 동급)은 우수한 기계 가공 특성과 함께 경량의 구조적 무결성을 제공합니다. 하우징에는 밸브 슬리브, 제로터 챔버 및 우선순위 밸브 구성 요소를 위해 정밀하게 연마된 보어가 포함되어 있으며 공차는 ±5미크론 이내로 유지되어 적절한 밀봉과 내부 누출 최소화를 보장합니다.

•밸브 슬리브 및 스풀:서브미크론 표면 마감과 정확한 방사상 간격(일반적으로 3~8미크론)을 달성하기 위해 연마 및 랩핑된 경화 합금강 부품은 조향 품질을 정의하는 정밀한 유량 측정을 제공합니다. 슬리브의 포팅 형상은 스티어링 휠이 중앙에서 회전할 때 흐름 진행 특성을 결정합니다.

•Gerotor/Geroler 계량 세트:최적화된 치형을 갖춘 내부 기어 세트는 마찰과 마모를 최소화하면서 정확한 체적 측정을 제공합니다. 로터와 고정자 접촉 표면 사이에 니들 롤러 베어링을 사용하는 Geroler 변형은 마찰 손실을 줄이고 기계적 효율성을 향상시킵니다. 이는 특히 더 큰 변위 단위에 중요합니다.

•입력 샤프트 어셈블리:표준 스티어링 컬럼 스플라인(일반적으로 다양한 톱니 개수의 1인치 또는 3/4인치 직경)과 함께 사용할 수 있는 스티어링 휠 인터페이스는 정밀 베어링 지원을 통해 엔드 플로트 및 반경 방향 오정렬을 수용하면서 운전자 입력 토크를 밸브 메커니즘에 전달합니다.

•체크 밸브 및 릴리프 밸브:내부 체크 밸브는 스티어링 휠이 풀릴 때 실린더 압력 잠금을 방지하는 반면, 크로스라인 릴리프 밸브는 스티어링 휠에 가해지는 외부 힘(도로 충격, 연석 충격 등)으로 인한 압력 스파이크로부터 스티어링 회로를 보호합니다.

•씰링 시스템:고품질 NBR 또는 Viton O-링 및 샤프트 씰은 북극 기후 적용을 위한 저온 씰 화합물 옵션을 사용하여 전체 작동 온도 범위(-30°C ~ +100°C)에서 유압 무결성을 유지합니다.

HANJIU OSPB 시리즈 개요

HANJIU OSPB 시리즈는 11개의 변위 변형으로 구성되며 각 변형은 4개의 유압 회로 구성으로 제공되며 소형 유틸리티 차량에서 최대 농업용 트랙터 및 건설 장비에 이르기까지 거의 모든 이동식 기계 조향 요구 사항을 해결하는 포괄적인 조향 솔루션 매트릭스를 제공합니다.

제품군: OSPB 50~OSPB 500

HANJIU OSPB 시리즈 제품 라인은 다음과 같은 11개의 변위 모델을 포함하며, 각 모델 번호는 공칭 제로터 변위를 회전당 입방 센티미터 단위로 나타냅니다.

•OSPB 50:변위 50cm³/rev - 소형 다용도 차량, 미니 로더, 잔디밭 및 정원 트랙터, 정밀한 손가락 끝 조향 제어가 필요한 기타 경량 응용 분야를 위한 소형 조향 장치입니다.

•OSPB 63:배기량 63cm³/rev - 반응성이 뛰어난 스티어링과 컴팩트한 공간이 우선시되는 소형 트랙터, 소형 지게차 및 공공 유틸리티 차량에 이상적입니다.

•OSPB 80:배기량 80cm³/rev - 중형 농업용 트랙터, 소형 휠 로더 및 텔레핸들러를 위한 다용도 중급 옵션으로 조향 노력과 휠 회전의 균형을 맞췄습니다.

•OSPB 100:배기량 100cm³/rev — 최대 120HP의 표준 농업용 트랙터에 가장 널리 사용되는 배기량으로, 편안한 운전자 노력으로 뛰어난 조향 정밀도를 제공합니다.

•OSPB 125:배기량 125cm³/rev — 잠금 장치에서 잠금 장치까지 스티어링 휠 회전 횟수가 더 적은 대형 농업용 트랙터(120-180HP) 및 중형 건설 장비에 최적화되었습니다.

•OSPB 160:배기량 160 cm³/rev - 높은 조향 속도와 운전자 노력 감소가 필수적인 대형 트랙터, 대형 휠 로더 및 대형 지게차를 위한 견고한 조향 장치입니다.

•OSPB200:배기량 200 cm³/rev - 대형 농업 기계(180+ HP), 중장비 건설 장비 및 대형 자재 취급 차량용 고용량 조향 장치입니다.

•OSPB 250:배기량 250 cm³/rev — 대형 트랙터, 대형 굴절식 덤프 트럭 및 특수 산업용 차량을 위한 초고하중 스티어링입니다.

•OSPB 315:변위 315 cm³/rev - 최대 관절 작동을 위해 최소한의 스티어링 휠 입력이 필요한 최대 이동 장비를 위한 최대 용량 표준 장치입니다.

•OSPB 400:변위 400cm³/rev - 극한의 조향 속도가 필요한 특수 중장비 및 맞춤형 조향 응용 분야를 위한 초고용량입니다.

•OSPB 500:변위 500 cm³/rev - 업계에서 가장 크고 무거운 조종 장비에 최대 조향 흐름을 제공하는 플래그십 모델입니다.

유압 회로 구성

각 HANJIU OSPB 변위 변형은 4가지 고유한 유압 회로 구성으로 제공되므로 차량의 유압 시스템 아키텍처에 최적으로 일치할 수 있습니다.

ON - 오픈 센터, 무반응

개방형 센터 무반응 구성은 특히 농업 및 건설 장비에 가장 널리 적용되는 회로 유형입니다. ON 구성에서 내부 밸브는 중립 위치에서 열린 중앙 경로를 유지하여 펌프 흐름이 유압 저장소로 돌아가기 전에 최소한의 압력 강하로 조향 장치를 통과할 수 있도록 합니다. 스티어링 휠을 돌리면 밸브가 중앙 개방 경로를 점진적으로 닫는 동시에 스티어링 실린더로 가는 계량 경로를 엽니다. "비반응" 특성은 스티어링 휠에 가해지는 외부 힘(도로의 불규칙성, 장애물 또는 자동 정렬 경향으로 인해)이 스티어링 휠로 다시 전달되지 않음을 의미합니다. 이러한 격리는 스티어링 휠 반동을 방지하여 편안한 운전자 경험을 제공하며 대부분의 오프로드 작업에서 선호되는 구성입니다.

ON 회로는 고정 변위 기어 펌프와 보편적으로 호환되며 트랙터, 로더, 지게차 및 운전자 편의가 주요 고려 사항인 유사 장비의 표준 구성입니다.

또는 — 개방형 센터, 반응

오픈 센터 반응 구성은 스티어링 휠에서 스티어링 휠까지 직접적인 기계적 피드백 경로를 제공하므로 운전자는 스티어링 휠을 통해 도로 상태와 타이어 저항을 "느낄" 수 있습니다. OR 구성에서 피드백 연결(일반적으로 제로터 세트의 기계적 커플링을 통해 구현됨)은 조향 실린더 위치 정보를 다시 밸브 스풀로 전송하여 조향 휠 위치가 조향 휠 각도에 직접적으로 대응하는 서보 팔로워 효과를 생성합니다.

반응형 조향은 고속 농업 운송, 도로 주행 차량 및 특정 산업용 리프트 트럭과 같이 운전자가 지면 상태 및 타이어 접착력에 관한 촉각 피드백을 통해 이점을 얻을 수 있는 응용 분야에서 선호됩니다. 그러나 OR 구성은 도로 충격을 운전자의 손에 전달하므로 일반적으로 ON 변형보다 지속적인 작동이 덜 편안합니다.

CN — 폐쇄 센터

폐쇄형 센터 구성은 압력 보상 가변 용량형 펌프(일반적으로 부하 감지 또는 압력 보상 제어 기능이 있는 피스톤 펌프)와 함께 사용하도록 설계되었습니다. 중립 위치에서 밸브는 조향 장치를 통과하는 모든 흐름을 차단하여 펌프를 대기 압력(일반적으로 15-25bar)으로 유지합니다. 조향이 시작되면 밸브가 열려 펌프의 흐름을 요구하고 펌프는 필요한 조향 흐름을 제공하기 위해 변위를 증가시켜 반응합니다.

CN 회로는 직진 위치에서 조향 장치를 통한 지속적인 흐름을 제거하여 개방형 시스템에 비해 에너지 소비와 유압 오일 가열을 줄입니다. 이 구성은 연료 효율성과 열 관리가 우선시되는 현대 장비 설계에서 점점 더 구체화되고 있습니다. CN 회로에는 호환 가능한 가변 용량형 펌프가 필요하며 고정 용량형 펌프 설치에는 적합하지 않습니다.

LS — 부하 감지

부하 감지 구성은 가장 발전되고 에너지 효율적인 조향 회로 유형을 나타냅니다. LS 밸브는 중립 위치에서의 클로즈드 센터 블로킹 기능 외에도 부하 감지 펌프를 제어하는 ​​부하 감지 신호(조향 회로의 순간 요구량에 비례하는 압력 피드백)를 생성합니다. 이 신호는 펌프가 현재 조향 요구 사항에 필요한 유량과 압력을 그 이상도 그 이하도 아닌 정확하게 전달하여 에너지 낭비를 이론적 최소 수준으로 최소화하도록 보장합니다.

LS 구성은 엔진 RPM의 변화, 다른 기능의 동시 유압 요구 또는 조향 부하의 변화에 ​​관계없이 일관된 조향 속도와 느낌을 유지하는 추가적인 이점을 제공합니다. 조향 부하가 증가하면(급회전, 연약한 지면, 중장비) 부하 감지 시스템이 자동으로 펌프 출력을 조정하여 일정한 조향 성능을 유지합니다. LS 회로는 스티어링 품질과 에너지 효율성이 가장 중요한 프리미엄 장비 설계에 선호되는 구성입니다.

완전한 기술 사양

다음의 포괄적인 성능 데이터는 ISO 4925 및 업계 표준 Orbitrol 테스트 프로토콜에 따라 수행된 생산 검증 테스트에서 수집되었습니다. 모든 값은 50°C의 안정된 작동 온도에서 미네랄 기반 유압 오일(ISO VG 46)을 사용한 생산 샘플 테스트의 통계 평균을 나타냅니다.

OSPB 50~OSPB 500 — 전체 성능 데이터

표 1은 달리 명시하지 않는 한 4개 회로 구성(ON, OR, CN, LS) 모두에 적용할 수 있는 성능 데이터와 함께 11개의 HANJIU OSPB 시리즈 오비트롤 조향 장치 변형에 대한 전체 기술 사양 매트릭스를 제시합니다.

표 1: HANJIU OSPB 시리즈 전체 기술 사양

사양 데이터에서 중요한 관찰 사항은 다음과 같습니다. (1) 50~500cm³/rev의 변위 범위를 통해 소형 유틸리티 장비부터 최대 규모의 농업 및 건설 기계까지 전체 범위에 걸친 차량의 조향 시스템 설계가 가능합니다. (2) 210bar의 최대 작동 압력과 175bar의 최대 조향 압력은 중장비에서 발생하는 가장 까다로운 조향 부하에 적합한 성능을 제공합니다. (3) 1.5-3.0Nm의 입력 토크는 모든 신체적 능력을 갖춘 운전자에게 편안한 조향 노력을 제공합니다. (4) 중립 위치(ON/OR의 경우 12bar, CN/LS의 경우 25bar)에서 최대 압력 강하는 표준 펌프 크기 조정 방법과의 호환성을 보장합니다.

회로 유형 선택 가이드

적절한 유압 회로 구성의 선택은 차량의 펌프 유형, 조향 성능 요구 사항 및 에너지 효율성 우선 순위에 따라 달라집니다.

표 2: HANJIU OSPB 회로 구성 선택 가이드

표 2의 선택 매트릭스는 회로 유형 선택에 대한 초기 지침을 제공합니다. 최종 사양은 특정 펌프 특성, 차량 질량, 조향 형상 및 해당 응용 분야의 작동 조건을 고려하여 한지유 응용 엔지니어링과의 협의를 통해 확정되어야 합니다.

댄포스 OSPB 호환성

HANJIU OSPB 시리즈는 Danfoss OSPB 및 OSPC 시리즈 오비트롤 조향 장치와 완벽한 물리적, 기능적 호환성을 달성합니다. 이러한 호환성은 11개의 변위 변형과 4개의 회로 구성을 모두 포함하여 애프터마켓과 OEM 커뮤니티에 조향 장치 공급을 위한 완벽하게 호환되는 대체 소스를 제공합니다.

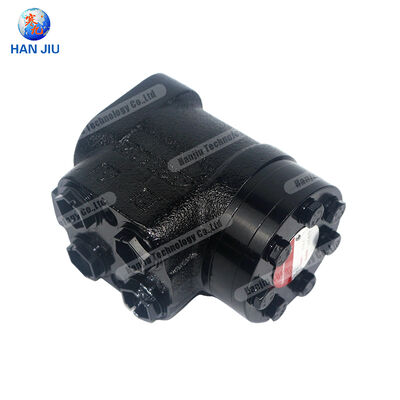

차원 호환성

모든 중요한 장착 및 연결 인터페이스는 Danfoss OSPB/OSPC 사양을 준수하므로 스티어링 칼럼, 유압 배관 또는 차량 구조를 수정하지 않고도 직접 교체가 가능합니다.

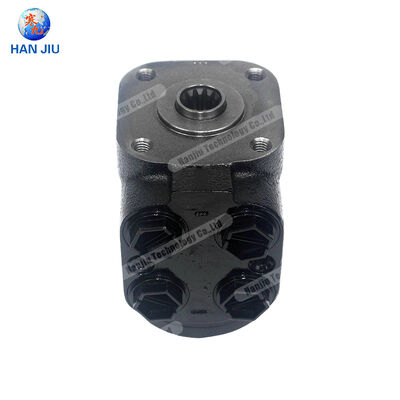

•장착 인터페이스:파일럿 직경이 31.75mm(1.25인치)이고 50.8mm 볼트 원에 M6 장착 볼트가 있는 표준 4볼트 플랜지 장착 - 모든 변위 변형에 대한 Danfoss OSPB/OSPC 구성과 동일합니다.

•입력 샤프트:3/4인치 및 1인치 직경의 스플라인 샤프트(다양한 톱니 수), 우드러프 키 샤프트 및 테이퍼형 샤프트 구성을 포함한 표준 스티어링 컬럼 샤프트 옵션은 직접적인 스티어링 휠 컬럼 호환성을 위해 Danfoss 제품과 일치합니다.

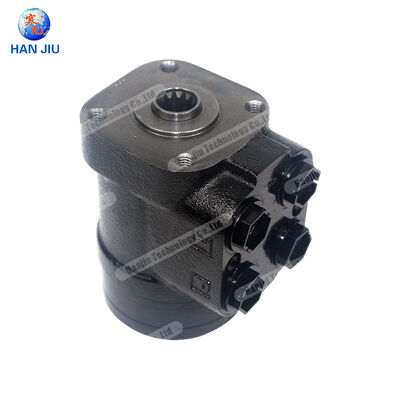

•포트 구성:3개의 기본 연결 포트(P(압력 입구), T(탱크 리턴) 및 L/R(왼쪽/오른쪽 실린더 포트))가 있는 표준 포트 배열입니다. 포트 나사산은 모델 변형에 따라 M18×1.5 또는 3/8-16 UNF이며 Danfoss 포트 사양을 상호 참조합니다.

•전체 봉투:본체 직경, 장착 플랜지 높이, 입력 샤프트 연장 및 총 축 길이는 ±0.3mm 이내에서 Danfoss OSPB 사양과 일치하므로 교체 애플리케이션에서 간섭이 전혀 발생하지 않습니다.

•부하 감지 신호 포트:LS 구성 장치에는 Danfoss OSPC-LS 장치와 동일한 위치 및 방향의 부하 감지 신호 포트(일반적으로 M12×1.5 또는 1/4 NPT)가 포함되어 있어 기존 부하 감지 펌프 제어 장치에 직접 연결할 수 있습니다.

성능 검증

종합적인 테스트를 통해 HANJIU와 Danfoss OSPB 시리즈 오비트롤 조향 장치 간의 성능 동등성을 확인했습니다. 검증된 매개변수는 다음과 같습니다.

•측정 정확도:전체 작동 압력 및 온도 범위에서 공칭 값의 ±3% 이내의 체적 변위 편차는 Danfoss 생산 공차와 일치합니다.

•밸브 특성:중립 위치 압력 강하, 유량 진행 곡선 및 계량 선형성은 측정 불확도 내에서 Danfoss 사양과 일치합니다.

•압력 기능:모든 모델은 구조적 결함이나 씰 누출 없이 최대 작동 압력의 1.5배(315bar)로 테스트되어 Danfoss 안전 여유를 충족합니다.

•스티어링 노력:입력 토크 특성(이탈 토크, 작동 토크, 토크 변화도)은 Danfoss 사양 범위에 속하므로 운전자가 동등한 조향감을 보장합니다.

•내구성 테스트:2백만 조향 주기에 대한 가속 수명 테스트는 Danfoss에서 발표한 내구성 데이터와 동등한 씰 무결성, 마모율 및 계량 정확도 유지를 보여줍니다.

씰 키트 및 예비 부품

HANJIU OSPB 시리즈 조향 장치용 전체 분해 검사 씰 키트는 Danfoss 부품 번호에 대한 직접 상호 참조가 가능합니다. 씰 키트(표준 NBR 구성의 경우 Danfoss 151B0118에 해당)에는 전체 조향 장치 보수에 필요한 모든 O-링, 샤프트 씰, Gerotor 하우징 씰 및 밸브 본체 개스킷이 포함되어 있습니다.

제로터 세트, 밸브 슬리브, 밸브 스풀, 입력 샤프트 어셈블리 및 체크 밸브 카트리지를 포함한 개별 서비스 구성 요소는 정품 HANJIU 부품으로 보관됩니다. OSPB 설계 플랫폼에 공통된 모듈식 구조는 완전한 장치 교체가 아닌 구성 요소 수준 수리를 가능하게 하여 새 장치 구입에 비해 수리 비용을 최대 65% 절감합니다.

산업 전반에 걸친 응용

HANJIU OSPB 시리즈 오비트롤 조향 장치는 농업, 건설, 산업 및 해양 부문에 걸쳐 광범위한 모바일 기계의 조향 제어 코어 역할을 합니다. 넓은 배기량 범위와 다중 회로 구성을 통해 전동 스티어링 지원이 필요한 거의 모든 바퀴 또는 궤도 차량에 대해 사양에 최적화된 스티어링이 가능합니다.

농업 기계

농업 장비는 Orbitrol 조향 장치의 가장 큰 단일 시장 부문을 대표하며, HANJIU OSPB 시리즈는 전체 농업 기계 범위에 걸쳐 지정됩니다.

•소형 및 유틸리티 트랙터:ON 회로가 있는 OSPB 50-80 장치는 최대 50HP의 트랙터에 손끝 조향 기능을 제공하며 무반응 구성으로 장시간 작업 중에도 운전자의 편안함을 보장합니다.

•중급 트랙터:OSPB 100-125 장치는 80-150 HP 범위의 트랙터에 대한 산업 표준으로, 현장 작업 및 도로 운송을 위한 조향 감도와 운전자 노력의 최적 균형을 제공합니다.

•대형 줄 자르기 및 굴절식 트랙터:OSPB 160-250 장치는 대형 장비를 조종하는 데 높은 조향 유속과 신속한 조향 반응이 필수적인 최대 농업용 트랙터(150-400 HP)에 사용됩니다.

•자주식 수확기 및 분무기:선택 사항인 LS 구성이 포함된 OSPB 125-200 장치는 정확한 작물 수확 및 화학 물질 적용에 필요한 정밀하고 반응성이 뛰어난 조향 기능을 제공합니다.

•전문 농업 장비:사탕수수 수확기, 목화 수확기 및 포도밭 트랙터는 각 기계 유형의 특정 조향 형상 및 작동 조건에 맞게 맞춤화된 OSPB 100-160 장치를 활용합니다.

건설 및 자재 취급

건설 및 산업 장비는 조향 시스템에 심각한 충격 부하, 지속적인 작동 및 열악한 환경 조건을 안겨줍니다. HANJIU OSPB 시리즈는 다음과 같은 분야에서 입증된 신뢰성을 보여줍니다.

•휠 로더:OSPB 125-200 장치는 연석 충격과 굴착력으로 인한 손상을 방지하는 크로스라인 릴리프 밸브를 사용하여 프런트 엔드 로더(1-10톤 용량)의 무거운 조향 부하를 처리합니다.

•지게차:OSPB 63-125 장치는 제한된 공간에서의 기동성이 중요한 생산성 요소인 창고 및 야드 지게차(1.5-16톤 용량)에 정밀한 조향 기능을 제공합니다.

•백호 로더:OSPB 100-160 장치는 백호의 이중 모드 조향 요구 사항을 관리하여 반응성이 뛰어난 도로 주행 조향과 정밀한 작업 현장 기동성을 제공합니다.

•스키드 스티어 로더:OSPB 80-125 장치는 신속한 방향 전환과 정밀한 속도 제어가 필수적인 스키드 조향 조향 시스템의 정수압 구동 휠 모터를 제어합니다.

•텔레핸들러:OSPB 100-160 장치는 텔레스코픽 핸들러를 위한 조향 제어 기능을 제공하며 다양한 지형에서 안정적인 직진 추적과 반응성이 뛰어난 코너링이 필요합니다.

•굴절식 덤프 트럭:OSPB 200-315 장치는 거친 건설 현장과 광산 현장에서 작동하는 대형 굴절식 운반차(25-60톤 용량)의 높은 조향 부하를 관리합니다.

산업 및 해양 차량

전통적인 농업 및 건설 시장을 넘어서 HANJIU OSPB 조향 장치는 산업 자동화 및 해양 장비 분야의 특수 응용 분야에 사용됩니다.

•지하 광산 차량:광산 작업에 사용되는 로우 프로파일 로더와 인력 운반선은 밀폐되고 먼지가 많은 지하 환경에서 안정적인 조향을 위해 OSPB 100-160 장치를 사용합니다.

•공항 지상 지원:항공기 예인선, 수하물 로더 및 케이터링 트럭은 항공기 및 터미널 인프라 주변에서 정밀한 저속 조종을 위해 OSPB 80-125 장치를 사용합니다.

•해양 갑판 차량:해양 지게차, 도크 로더 및 조선소 운송 차량은 염수 분무 환경에서 작동할 수 있도록 부식 방지 OSPB 장치를 지정합니다.

•철도 유지보수:선로 유지 관리 차량, 레일 그라인더 및 탬핑 기계는 레일 추종 및 도로 주행 조향 모드 모두에 OSPB 125-200 장치를 사용합니다.

•지방자치단체 및 도로 유지관리:거리 청소부, 제설기, 도로 그레이더 및 유틸리티 유지 관리 차량은 안정적인 전천후 조향 성능을 위해 OSPB 100-160 장치를 구현합니다.

인간화 된 관리 및 판매 후 지원

고객 성공을 위한 HANJIU Technology의 노력은 초기 애플리케이션 상담부터 수십 년간의 안정적인 현장 운영에 이르기까지 조향 장치 수명주기의 모든 단계에 걸쳐 확장됩니다. 회사의 인간화된 경영 철학은 총 소유 비용을 최소화하고 장비 가동 시간을 최대화한다는 명확한 목표와 함께 고객 운영 성공을 모든 비즈니스 결정의 중심에 둡니다.

유지관리 비용 절감

Orbitrol 조향 장치 소유의 총 비용에는 구입 비용, 설치 인건비, 유압유, 필터 교체, 씰 교체 및 최종 점검 또는 교체가 포함됩니다. HANJIU는 목표 프로그램을 통해 각 비용 구성 요소를 해결합니다.

•예방적 유지보수 일정:작동 시간, 환경 심각도 및 유압 오일 상태 분석을 기반으로 맞춤형 유지 관리 간격 권장 사항을 제공합니다. 씰 교체를 적절하게 계획하면 전체 장치 교체가 필요한 치명적인 오류를 방지할 수 있습니다.

•씰 키트 가격:전체 OSPB 정밀검사 씰 키트의 가격은 Danfoss 키트와 동등한 가격의 55-65%로 책정되어 차량 운영자 및 애프터마켓 서비스 제공업체의 반복적인 유지 관리 비용 요소를 직접적으로 줄여줍니다.

•구성 요소 수준의 수리 가능성:모듈형 OSPB 구조는 전체 장치가 아닌 개별 Gerotor 세트, 밸브 스풀 또는 샤프트 씰을 교체하여 경제적인 구성 요소 수준 수리를 가능하게 하며 새 장치 교체에 비해 일반적인 수리 비용을 60-70% 절감합니다.

•유압유 관리:한지유는 조향 장치의 수명을 극대화하기 위해 작동유 선택, 여과 사양, 오일 분석 해석에 대한 기술 지침을 무료로 제공합니다. 적절한 유체 관리는 방치된 시스템에 비해 씰 수명을 최대 50%까지 연장할 수 있습니다.

부품 가용성 및 기술 서비스

HANJIU는 아시아, 유럽, 중동, 아프리카, 북미 및 남미 전역에 걸쳐 전략적으로 위치한 유통 센터에서 OSPB 시리즈 전체 장치 및 모든 서비스 부품의 상당한 재고를 유지하고 있습니다. 이러한 글로벌 재고 포지셔닝을 통해 대부분의 주요 산업 센터에 대해 24~48시간 이내에 표준 부품 주문을 이행할 수 있습니다.

회사의 기술 서비스 조직은 지역 지원 센터를 통해 애플리케이션 엔지니어링 컨설팅, 문제 해결 지원, 보증 청구 처리 및 오류 분석 서비스를 제공합니다. 설치 매뉴얼, 유압 회로도, 문제 해결 순서도, 비디오 수리 튜토리얼을 포함한 기술 리소스는 HANJIU 기술 포털을 통해 영어, 중국어, 스페인어, 러시아어, 포르투갈어 및 아랍어로 제공됩니다.

경쟁 우위 및 가치 제안

Orbitrol 조향 장치의 경쟁 환경에서 HANJIU Technology는 검증된 엔지니어링 품질과 기존 유럽 대안에 비해 상당한 경제적, 물류적 이점을 결합한 차별화된 가치 제안을 제공합니다.

가격 대비 성능 리더십

시장 분석에 따르면 HANJIU OSPB 시리즈 조향 장치는 변위, 회로 구성 및 수량에 따라 Danfoss OSPB/OSPC 동급 제품에 비해 45-60%의 구매 비용 절감 효과를 제공하는 것으로 나타났습니다. 이러한 가격 이점은 다음과 같은 결과로 발생합니다.

•수직 제조 통합:사내 알루미늄 다이캐스팅, 정밀 CNC 가공, Gerotor 제조, 조립 및 테스트를 통해 중간 공급업체 마진을 없애고 생산 공정 전반에 걸쳐 완벽한 품질 관리를 보장합니다.

•고급 생산 기술:CNC 머시닝 센터, 정밀 연삭 장비, 자동 조립 시스템 및 컴퓨터화된 테스트 인프라에 대한 막대한 투자로 가장 발전된 유럽 제조업체에 필적하는 생산 효율성을 달성합니다.

•최적화된 공급망 관리:인증된 원자재 공급업체와의 장기 계약과 현대적인 ERP 기반 재고 관리를 통해 조달 비용을 최소화하는 동시에 일관된 자재 품질과 생산 일정 신뢰성을 보장합니다.

•효율적인 유통 네트워크:공인된 지역 유통업체와의 직접적인 공장 관계는 기존 OEM 공급망의 특징인 다단계 유통 마크업을 제거하여 모든 공급망 수준에서 경쟁력 있는 가격을 유지합니다.

이러한 경제 구조를 통해 HANJIU는 동등한 엔지니어링 품질과 제조 정밀도를 유지하면서 Danfoss 제품보다 훨씬 낮은 가격으로 조향 장치를 제공할 수 있습니다. 이는 전 세계적으로 비용에 민감한 OEM, 애프터마켓 유통업체 및 차량 운영업체 사이에서 빠른 시장 점유율 성장을 주도한 가치 제안입니다.

배송 속도 및 공급망

HANJIU는 연간 100,000개가 넘는 오비트롤 조향 장치의 생산 능력을 유지하고 있으며, 모든 변위 변형 및 회로 유형에 걸쳐 카탈로그 구성에 대한 표준 배송 리드 타임은 영업일 기준 7-12일입니다. 긴급 생산 프로그램은 중요한 응용 분야의 경우 영업일 기준 3~5일 내에 배송되는 긴급 요구 사항을 충족합니다.

확립된 국제 화물 운송업체와의 글로벌 물류 파트너십을 통해 전 세계 목적지까지 안정적인 Door-to-Door 배송을 제공합니다. 수출 포장은 진공 밀봉된 수분 장벽 보호 기능이 있는 ISPM-15 인증 목재 케이스를 사용하여 운송 기간이나 배송 중 기후 조건에 관계없이 공장에서 신선한 상태로 도착할 수 있도록 보장합니다. 통관 지연을 방지하기 위해 상업 송장, 포장 목록, 원산지 증명서, CE 적합성 선언 및 해당 테스트 인증서를 포함한 전체 수출 문서가 사내에서 준비됩니다.

수요 패턴이 예측 가능한 대량 OEM 고객을 위해 HANJIU는 고객 조립 시설 또는 인근에 재고가 있는 공급업체 관리 재고(VMI) 및 위탁 재고 프로그램을 제공합니다. 이러한 프로그램은 반복 주문에 대한 배송 리드 타임을 효과적으로 없애는 동시에 고객의 운전 자본과 재고 유지 비용을 최적화합니다.

품질 보증 및 인증

한지유기술은 유럽경제지역(European Economic Area)에 공급되는 모든 OSPB 시리즈 오비트롤 조향 장치에 대한 CE 마크 인증과 도로 주행 차량에 사용되는 조향 시스템에 대한 ECE R79 인증을 통해 ISO 9001:2015 표준에 따라 인증된 종합적인 품질 관리 시스템을 운영하고 있습니다. 품질 보증 프로그램에는 입고되는 자재 검사, 공정 중 치수 검증, 100% 최종 라인 기능 테스트, 확장된 내구성 검증을 위한 통계 샘플링이 포함됩니다.

모든 HANJIU OSPB 시리즈 조향 장치는 다음을 포함하는 필수 100% 생산 테스트를 거칩니다. (1) 정격 유량에서 중립 위치 압력 강하 검증; (2) 정격 범위 전체에 걸쳐 여러 흐름 및 압력 작동 지점에서 계량 정확도 확인; (3) 조향력 특성을 검증하기 위한 입력 토크 측정; (4) 크로스라인 릴리프 밸브 크래킹 압력 검증; (5) 열 안정화 기능을 갖춘 최대 작동 압력 하에서 외부 누출 검사; (6) 체크 밸브 기능 테스트; (7) 부하 감지 신호 정확도 검증(LS 구성 장치). 모든 테스트 데이터는 완전한 생산 추적성을 위해 전자적으로 기록되고 일련번호별로 보관되며, 요청 시 개별 테스트 인증서가 제공됩니다.

재료 인증은 각 생산 배치에 수반되며, 알루미늄 합금 하우징(EN AC-AlSi10Mg(Fe)), 밸브 강철(적절한 열처리가 적용된 합금 공구강), Gerotor 재료(정밀 경화된 합금강) 및 씰 컴파운드(NBR 70 Shore A 표준, 고온 응용 분야의 경우 FKM/Viton 옵션)에 대한 사양 요구 사항을 준수하는지 확인합니다. 제3자 야금 분석 및 기계적 특성 검증은 내부 품질 관리 프로세스를 검증하기 위해 분기별로 ISO 17025 인증 외부 실험실에서 수행됩니다.

결론

HANJIU OSPB 시리즈 오비트롤 조향 장치는 농업, 건설, 산업 및 해양 응용 분야 전반에 걸쳐 모바일 기계의 유압식 파워 스티어링을 위한 기술적으로 성숙하고 상업적으로 매력적인 솔루션을 나타냅니다. 포괄적인 치수 상관 관계, 성능 벤치마킹 및 광범위하게 문서화된 현장 서비스 이력을 통해 검증된 Danfoss OSPB 및 OSPC 시리즈 장치와의 완벽한 호환성은 OEM 사양 및 기존 설치의 애프터마켓 교체에 필요한 신뢰성을 제공합니다.

정밀 Gerotor 계측 기술, 고급 밸브 설계, 4개의 고유한 유압 회로 구성(ON, OR, CN, LS) 및 엄격한 제조 품질의 통합은 현대 모바일 장비가 요구하는 조향 정밀도, 신뢰성 및 서비스 수명을 제공합니다. 기존 OEM 대안보다 45~60% 낮은 구매 가격, 몇 개월이 아닌 며칠 단위로 측정되는 배송 리드 타임, 평생 소유 비용 최소화에 초점을 맞춘 인간화된 애프터마켓 서비스 철학이 결합된 HANJIU OSPB 시리즈는 오늘날 비용에 민감한 글로벌 시장에서 점점 더 매력적인 가치 제안을 제공합니다.

HANJIU는 50~500cm3/rev에 이르는 11가지 변위 변형을 통해 업계에서 가장 포괄적인 오비트롤 조향 장치 제품군을 제공하여 소형 다용도 기계부터 대형 농업 및 건설 장비에 이르기까지 차량에 대한 최적의 조향 시스템 설계를 가능하게 합니다. 전 세계 이동식 기계 OEM 및 차량 운영자가 조향 품질이나 운전자 안전을 저하시키지 않으면서 장비 경제성을 최적화하려고 하는 가운데, HANJIU Technology는 제조 능력, 품질 시스템 향상 및 글로벌 유통에 대한 지속적인 투자를 통해 오비트롤 조향 장치 공급에 있어 선호되는 전략적 파트너로 자리매김하여 향후 몇 년간 경쟁 우위를 강화할 것입니다.

참고자료

•댄포스 전력 솔루션:기술 정보: OSPB 및 OSPC Orbitrol 조향 장치(출판물 520L0545).

•ISO 4925:2020:도로 차량 - 유압 시스템용 비석유 기반 브레이크액 사양.

•ECE R79:조향 장비와 관련된 차량 승인에 관한 통일된 조항.

•ISO 9001:2015:품질경영시스템 - 요구사항(HANJIU 인증 참조).

•ISO 4406:2017:유압유 동력 — 유체 — 고체 입자에 의한 오염 수준을 코딩하는 방법입니다.

•HANJIU 기술 카탈로그:OSPB 시리즈 Orbitrol 조향 장치 - 완전한 제품 사양, 치수 도면, 주문 코드 및 유압 회로 회로도.

•HANJIU 응용공학 게시판 AE-2024-07:농업용 트랙터, 휠 로더 및 지게차를 위한 Orbitrol 조향 장치 크기 조정 방법.
