기술 백서

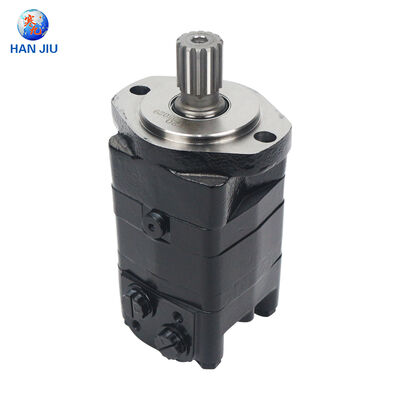

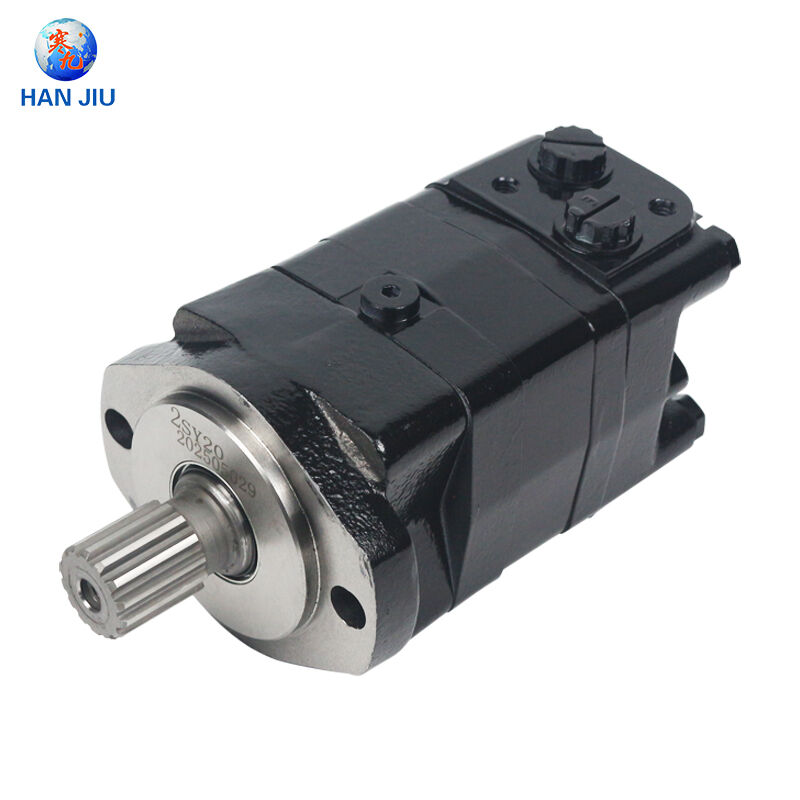

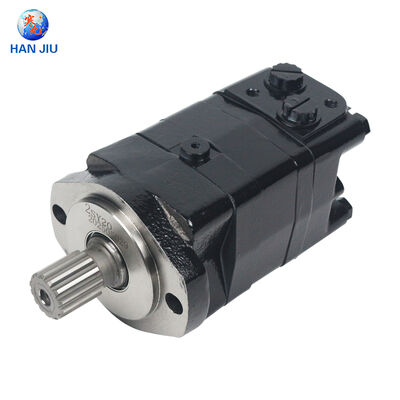

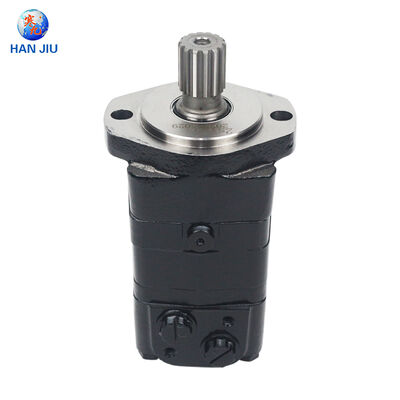

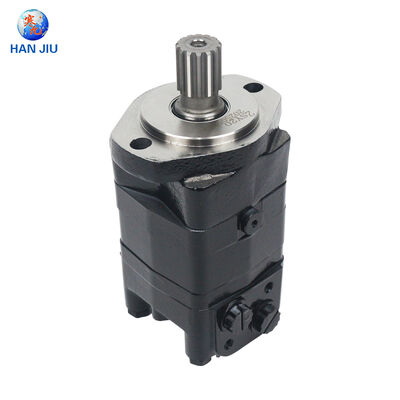

한지우 OMS 시리즈

궤도 모터

댄포스 OMS 호환 | 헤비 듀티 | Geroler 디스크 밸브 설계

OMS 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400 · 500

석가장한주기술유한회사

2025년 6월 | www.hjhydraulic.com

목차

요약 3

1장 OMS 시리즈: 고강도 궤도 모터 기술 4

1.1 디스크 분배 밸브가 포함된 Geroler 기어 세트 4

1.2 OMS vs OMR vs OMH: 성능 계층 5

제2장 HANJIU OMS 전체 기술 사양 6

2.1 9개 모델 변위 범위 6

2.2 지속적이고 간헐적인 성능 데이터 7

2.3 압력, 토크 및 속도 한계 8

3장 상호 참조 및 호환성 안내서 9

3.1 HANJIU OMS 대 Danfoss OMS 상호 참조 9

3.2 다중 브랜드 상호 호환성 10

4장 예비 부품, 씰 키트 및 서비스 솔루션 11

4.1 핵심 예비 부품 카탈로그 11

4.2 유지관리 비용 최적화 12

5장 산업 전반에 걸친 응용 13

6장 품질 보증 및 글로벌 유통 15

제7장 주문안내 및 기술지원 17

결론 19

참고자료 20

요약

HANJIU OMS 시리즈 중부하용 궤도 유압 모터는 지로터 기반 동력 전달 기술의 정점을 나타내며, 가장 극한의 작동 조건에서 최대 토크 출력, 우수한 베어링 용량 및 뛰어난 내구성을 요구하는 응용 분야용으로 설계되었습니다. 디스크형 분배 밸브가 장착된 고급 Geroler 기어 세트를 갖춘 OMS 시리즈는 전 세계에서 가장 크고 가장 까다로운 이동식 및 고정식 장비에 유압 동력을 제공합니다. 이 백서는 포괄적인 기술 사양, 상호 참조 데이터 및 애프터마켓 지원 정보와 함께 OMS 80부터 OMS 500까지 9가지 배기량 변형을 포함하는 전체 HANJIU OMS 제품 라인을 제시합니다.

Shijiazhuang Hanjiu Technology Co., Ltd.는 세계적으로 인정받는 중부하 유압 동력 전달 벤치마크인 Danfoss OMS 시리즈와의 완전한 치수 및 성능 호환성을 달성하기 위해 OMS 시리즈 궤도 모터를 설계했습니다. 80.5cm² ~ 476.5cm³의 기하학적 변위, 175bar(일부 모델의 경우 최대 205bar)의 최대 연속 압력 강하 등급, 1,091Nm에 달하는 최대 토크 출력을 갖춘 HANJIU OMS 모터는 전 세계 건설, 광업, 임업, 해양 및 중공업 부문의 OEM 장비 제조업체, 유압 시스템 통합업체 및 애프터마켓 서비스 제공업체에 고성능의 비용 효율적인 솔루션을 제공합니다.

키워드: HANJIU OMS 궤도 모터, 중장비 유압 모터, Danfoss OMS 호환, OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500, geroler 궤도 모터, 디스크 밸브 유압 모터, 저속 고 토크 유압 모터, 건설 기계 유압 모터, 광산 장비 유압 모터, 유압 모터 예비 부품, 궤도 모터 씰 키트

1장 OMS 시리즈: 고강도 궤도 모터 기술

1.1 디스크 분배 밸브가 있는 Geroler 기어 세트

HANJIU OMS 시리즈는 정밀 디스크형 분배 밸브와 결합된 고급 Geroler(생성 롤러) 기어 세트 설계를 채택하여 중부하 궤도 유압 모터 성능에 대한 새로운 표준을 확립했습니다. Geroler 메커니즘은 고정자 톱니 포켓 내에 원통형 롤러를 통합하여 로터와의 구름 접촉 인터페이스를 생성하는 기존 제로터 원리의 발전을 나타냅니다. 이러한 설계 혁신은 상당한 성능상의 이점을 제공합니다. 구름 접촉은 회전자와 고정자 톱니 사이의 미끄럼 마찰을 제거하여 기계적 마모를 크게 줄이고 작동 수명을 연장합니다. 롤러 요소는 더 큰 접촉 영역에 걸쳐 하중을 분산시켜 훨씬 더 높은 토크 전달 용량을 가능하게 합니다. Geroler 구조는 부품 변형이나 효율성 손실 없이 극심한 압력 차이를 견딜 수 있습니다.

출력 샤프트와 동축으로 장착된 디스크형 분배 밸브는 소형 궤도 모터에 있는 기존 스풀 밸브를 대체합니다. 이 디스크 밸브 설계는 누출을 최소화하면서 정확한 유압 유체 타이밍을 제공하여 최대 압력 및 최소 속도에서도 최적의 체적 효율성을 보장합니다. 플랫 디스크 구성은 원통형 스풀 설계에 비해 내마모성이 뛰어나 모터의 수명이 연장되는 동안 정밀한 포팅 정확도를 유지합니다. 디스크 밸브와 샤프트 어셈블리의 통합으로 외부 타이밍 메커니즘이 제거되고 거의 0에서 최대 정격 rpm까지 전체 속도 범위에서 안정적인 작동이 보장됩니다.

OMS 시리즈 하우징은 고강도 구상흑연주철로 주조되어 작동 중에 생성되는 높은 내부 압력을 견딜 수 있는 뛰어난 구조적 견고성을 제공합니다. 강화된 샤프트 베어링은 상당한 반경방향 및 축방향 하중을 수용할 수 있도록 특별히 설계되었으며, 추가적인 외부 베어링 지원 없이 가장 까다로운 응용 분야에서 직접 구동 설치가 가능합니다. 모든 샤프트 씰은 표준 및 고압 구성으로 제공되며, 외부 배수 연결 없이도 최대 140bar의 연속 리턴 라인 압력을 견딜 수 있는 고압 샤프트 씰(HPS) 옵션이 있습니다.

1.2 OMS vs OMR vs OMH: 성능 계층

OMS, OMR 및 OMH 시리즈 간의 계층적 관계를 이해하면 장비 설계자는 각 애플리케이션 계층에 가장 적합한 모터를 선택할 수 있습니다. OMS는 OMR(중형) 및 OMH(대형 변위) 제품군을 모두 크게 초과하는 구조 및 성능 특성을 갖춘 댄포스 호환 궤도 모터의 견고한 정점을 나타냅니다.

● 압력 성능: OMS는 OMR의 경우 140bar, OMH 200의 경우 115bar에 비해 175bar의 연속 압력 강하(OMS 80-160 모델의 경우 최대 205bar)를 달성하여 단위 변위당 훨씬 더 높은 토크 출력을 가능하게 합니다.

● 입구 압력 등급: 최대 입구 압력은 OMS의 경우 연속 250bar, 피크 300bar에 달하며, OMR의 경우 210bar, OMH의 경우 225bar로 가장 까다로운 유압 시스템의 작동을 지원합니다.

● 토크 출력: 226Nm(OMS 80) ~ 870Nm(OMS 315)의 연속 토크 범위, 피크 토크는 1,091Nm에 도달하여 OMR의 최대값인 520Nm를 훨씬 초과합니다.

● 장착 플랜지 옵션: OMS는 E2, E4, F6 마름모, W 휠, E2B, SP 정사각형, D 원형 및 E 정사각형 구성을 포함하여 가장 광범위한 플랜지 선택을 제공하여 비교할 수 없는 설치 유연성을 제공합니다.

● 샤프트 옵션: 25mm, 32mm, 25.4mm, 31.75mm 원통형, SAE 6B 스플라인, 14-DP 스플라인, 테이퍼형 1:10 및 1:8, 서브 샤프트 옵션을 포함한 가장 광범위한 샤프트 구성

● 베어링 용량: OMS 샤프트 베어링은 궤도 모터 제품군에서 가장 크며 외부 지지 없이 직접 구동 휠, 드럼 및 윈치의 극심한 방사형 하중을 견디도록 설계되었습니다.

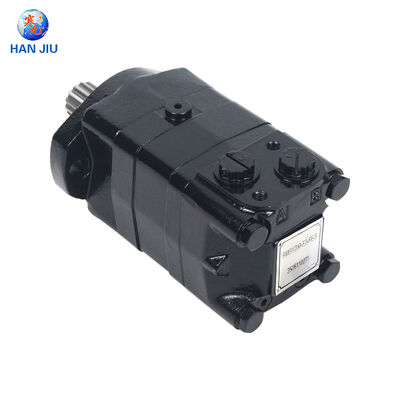

● 포트 구성: OMS는 G1/4, M14x1.5 및 7/16-20 UNF 배수 포트가 있는 G1/2 BSP, M22x1.5 미터법, 7/8-14 UNF O-링 보스 및 1/2-14 NPTF 포트 스레드를 지원합니다.

제2장 HANJIU OMS 전체 기술 사양

2.1 9개 모델 변위 범위

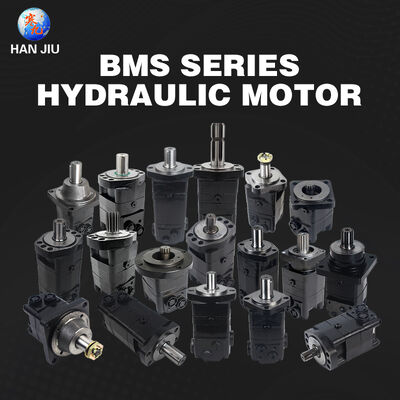

HANJIU OMS 시리즈는 226Nm~870Nm의 연속 토크를 제공하는 9가지 변위 모델을 포함하며, 각 모델은 특정 중부하 작업 요구 사항에 맞게 설계되었습니다. 9개 모델 모두 교체 가능한 Geroler 기어 세트 기술, 디스크 분배 밸브 및 강화된 하우징 구조를 갖춘 공통 설계 아키텍처를 공유합니다. 제품군은 소형 고속 드라이브부터 최대 규모의 저속, 고토크 설치에 이르기까지 고강도 응용 분야를 포괄하도록 구성되어 있습니다.

2.2 지속적이고 간헐적인 성능 데이터

다음 표는 모든 HANJIU OMS 시리즈 궤도 모터에 대해 검증된 성능 사양을 나타냅니다. 연속 정격은 정상적인 서비스 수명으로 지속적인 작동을 정의합니다. 간헐 정격은 작동 주기 시간의 10%를 초과하지 않는 최대 부하에 적용됩니다. 최고 등급은 매분 최대 1%까지 적용됩니다. 50°C에서 ISO VG 46 광유 유압 오일로 측정된 모든 데이터:

2.3 압력, 토크 및 속도 한계

HANJIU OMS 시리즈는 전체 제품군에 걸쳐 뛰어난 압력 성능을 제공합니다. 최대 연속 압력 강하는 OMS 80~OMS 250 모델의 경우 175bar(20.5MPa)에 도달하며, OMS 80~160 모델에서는 이를 205bar 간헐적 성능까지 확장합니다. OMS 315는 연속 175bar, 간헐적 200bar를 유지하는 반면, OMS 400 및 OMS 500은 각각 140bar 및 120bar 연속을 제공하여 대변위, 저속 최적화를 반영합니다.

최대 작동 속도는 OMS 80의 경우 연속 810rpm부터 OMS 500의 경우 연속 155rpm까지 변위와 반대로 변합니다. 간헐적인 속도 정격은 단기 과부하에 대해 이러한 제한을 약 20%까지 확장합니다. 모든 모델은 5~10rpm의 최소 안정적인 속도를 유지하여 정밀 위치 지정 애플리케이션을 위한 원활한 크리프 작동을 보장합니다.

연속 사용 시 최대 출력 전력은 OMS 100, 125 및 160 모델의 경우 18kW에 도달하고 성능 범위가 토크 중심 애플리케이션으로 이동함에 따라 OMS 500의 경우 9kW로 감소합니다. 모든 모델은 최대 압력에서 정격 연속 토크의 평균 85% ~ 90%에 달하는 높은 시동 토크를 달성하여 최대 부하에서 안정적인 시동을 보장합니다. 최대 허용 입구 압력은 연속 250bar, 전체 범위에서 최대 300bar에 도달하며, 복귀 압력 기능은 연속 140bar(드레인 라인 포함)로 폐쇄 루프 회로 작동이 가능합니다.

3장 상호 참조 및 호환성 안내서

3.1 HANJIU OMS와 Danfoss OMS 상호 참조

HANJIU OMS 시리즈 궤도 모터(일부 지역에서는 BMS/BM3로도 판매됨)는 Danfoss OMS 시리즈와 검증된 치수 및 기능 호환성을 달성합니다. 다음 상호 참조 표는 교체, 개조 및 새 장비 설계를 위한 직접적인 모델 매핑을 제공합니다.

모든 HANJIU OMS 모터는 최대 정격 압력의 1.5배에서 100% 수압 테스트, 출력 속도, 토크, 체적 효율을 측정하는 성능 검증, Danfoss OEM 사양과의 호환성을 확인하는 치수 검사를 거칩니다. 장착 플랜지 형상, 샤프트 구성, 포트 스레드 사양 및 전체 외피 치수는 Danfoss 표준을 정확하게 준수하므로 직접 드롭인 교체가 가능합니다.

3.2 다중 브랜드 상호 호환성

Danfoss 호환성 외에도 HANJIU OMS 시리즈 모터는 다음과 같은 주요 국제 브랜드를 직접 대체할 수 있습니다.

● M+S 유압식(불가리아) MS 및 MSQ 시리즈 중부하 작업용 궤도 모터

● Eaton Char-Lynn 6000 시리즈 및 H/MF 시리즈 저속 고토크 모터

● Parker/White Drive WS 및 WR 시리즈 휠 모터

● SAM Brevini BGV 및 BGW 시리즈 중부하용 궤도 모터

● Bosch Rexroth MCR5 및 MCR10 시리즈 레이디얼 피스톤 모터

● Intermot NHM 및 NAM 시리즈 대형 궤도 유압 모터

● Linde BMV 및 BMF 시리즈 궤도 모터

4장 예비 부품, 씰 키트 및 서비스 솔루션

4.1 핵심 예비 부품 카탈로그

HANJIU는 전체 OMS 시리즈에 대한 순정 교체 부품의 포괄적인 재고를 유지하여 예방 유지 보수 프로그램 및 현장 수리 작업을 지원합니다.

4.2 유지관리 비용 최적화

HANJIU OMS 궤도 모터와 정품 예비 부품을 선택하면 장비 소유 수명 주기 전반에 걸쳐 측정 가능한 경제적 이점을 얻을 수 있습니다.

● 동등한 성능과 서비스 수명이 검증되어 원래 Danfoss 장비에 비해 구입 비용이 35%~55% 절감됩니다.

● 전체 씰 키트 교체 비용은 OEM 수준보다 40%~60% 저렴하며, 정밀하게 일치하는 샤프트 씰, O-링 및 개스킷을 포함한 모든 키트를 포함합니다.

● 전 세계적으로 표준 배송 리드타임은 1~7일이며 중요한 요구사항에 대해서는 24시간 긴급 파견이 가능합니다.

● 일관된 부품 가용성, 모터 서비스 수명 연장 및 가동 중지 시간 최소화를 통해 총 소유 비용이 25~35% 절감됩니다.

● 평균 응답 시간이 2시간 미만인 자격을 갖춘 유압 엔지니어가 무료 기술 상담을 제공합니다.

5장 산업 전반에 걸친 응용

HANJIU OMS 시리즈 헤비듀티 궤도 모터는 최대 토크, 견고한 베어링 용량 및 극한 조건에서 입증된 신뢰성이 타협할 수 없는 요구 사항인 여러 산업 분야에서 가장 까다로운 응용 분야에 사용됩니다.

5.1 건설 및 토공 장비

건설 기계는 OMS 시리즈 궤도 모터의 가장 큰 응용 분야를 나타냅니다. 일반적인 설치에는 13~35톤의 기계용 유압 굴삭기 스윙 드라이브, 대형 굴절식 로더용 휠 로더 축 및 휠 드라이브, 백호 로더 로더 암 및 버킷 드라이브, 로드 롤러 드럼 진동 및 추진 시스템, 콘크리트 펌프 트럭 선회 및 붐 드라이브, 크레인 및 공중 작업 플랫폼 리프트 및 회전 메커니즘, 드릴링 장비 회전 헤드가 포함됩니다. OMS 125부터 OMS 250까지의 모델은 건설 분야에서 주로 사용되며, 먼지가 많고 진동이 심한 환경에서 지속적인 토공 작업과 자재 취급 작업에 필요한 토크와 내구성을 제공합니다.

5.2 채광 및 중량물 취급

채광 작업에서는 유압 부품이 상상할 수 있는 가장 혹독한 작업 사이클을 겪게 됩니다. OMS 시리즈는 지하 LHD 차량 트랙션 및 버킷 회전 드라이브, 루프 볼터 드릴 헤드 및 피드 메커니즘, 연속 광부 커터 헤드 및 트랙션 시스템, 노천 채굴 굴착기 및 삽 스윙 드라이브, 스태커 회수 붐 러핑 및 선회 메커니즘, 항구 및 터미널 선박 로더 및 언로더 드라이브를 구동합니다. OMS 250, OMS 315, OMS 400 및 OMS 500 모델은 종종 하루 24시간, 1년 365일 작동하는 연속 중량물 취급 응용 분야에 필요한 막대한 토크 출력을 제공합니다.

5.3 임업, 농업 및 해양

임업 부문에서 OMS 모터는 통나무 전달기 및 스키더 윈치 드라이브, 수확기 헤드 회전 및 피드롤 시스템, 디림버 암 액추에이터에 전력을 공급합니다. 농업 응용 분야에는 대형 마초 수확기 헤더 및 커널 프로세서 드라이브, 수확기 릴 및 하역 오거 시스템 결합, 대규모 관개 시스템 추진 장치가 포함됩니다. 해양 설비에는 앵커 윈치 및 윈들러스 드라이브, 캡스턴 및 계류 시스템, 상업용 어망 및 연승 운반선, 데크 크레인 회전 드라이브, 선미 램프 및 해치 커버 액추에이터가 포함됩니다. OMS의 높은 복귀 압력 허용 오차(드레인 라인 포함 140bar) 덕분에 해양 폐쇄 루프 유압 시스템에 특히 적합합니다.

5.4 산업용 및 특수 장비

산업용 응용 분야에는 무거운 컨베이어 및 버킷 엘리베이터 드라이브, 시멘트 및 광물용 회전식 드럼 믹서 및 블렌더 드라이브, 대형 인덱싱 테이블 및 위치 지정 시스템, 플라스틱 압출 및 사출 성형 처리, 자동 유도 대형 차량 추진, 레이들 틸터 및 슬래브 터너를 포함한 제철소 보조 장비가 포함됩니다. 특수 설치에는 터널 굴착기 커터 헤드 및 추진 드라이브, 해양 플랫폼 크레인 및 윈치 시스템, 풍력 터빈 블레이드 피치 및 요 드라이브, 수력 발전 댐 게이트 액추에이터, 군용 차량 터렛 및 무기 플랫폼 드라이브가 포함됩니다. OMS 200 및 OMS 315는 산업용 중부하 작업용으로 가장 일반적으로 지정되는 모델입니다.

6장 품질 보증 및 글로벌 유통

HANJIU Technology는 스자좡에서 정밀 CNC 머시닝 센터, 자동화된 Geroler 기어 세트 생산 라인, 컴퓨터화된 조립 스테이션, 포괄적인 테스트 및 검증 장비를 갖춘 최첨단 제조 시설을 운영하고 있습니다. 품질 관리 시스템은 ISO 9001:2015 표준 인증을 받았으며, 유럽 시장에 공급되는 모든 제품에 대해 CE 마크를 준수합니다.

● 100% 정수압 테스트: 모든 OMS 모터는 최대 정격 작동 압력의 1.5배에서 압력 테스트를 거쳐 하우징 무결성, 씰 성능 및 누출 여부를 확인합니다.

● 성능 검증: 사양 공차를 기준으로 각 생산 단위에 대해 출력 속도, 토크 및 체적 효율을 측정하고 기록합니다.

● 치수 검증: 3차원 측정기를 사용한 정밀 측정으로 Danfoss OEM 치수와의 호환성을 확인합니다.

● 재료 추적성: 구상흑연주철 하우징, 합금강 샤프트 및 전체 로트 추적성을 갖춘 자격을 갖춘 공급업체에서 공급되는 정밀 Geroler 세트

● 보증 범위: 정상적인 작동 조건에서 자재 및 기술 결함에 대해 12개월 보증

글로벌 유통 네트워크는 공인 딜러, OEM 직접 계정, 애프터마켓 유통업체를 통해 80개국 이상의 고객에게 서비스를 제공합니다. 전략적 지역 창고 위치는 표준 주문의 경우 1~7일의 배송 시간을 보장합니다. 품질, 경쟁력 있는 가격, 신속한 서비스에 대한 HANJIU의 노력은 매년 국제 수출량에서 꾸준히 두 자릿수 성장을 이끌어 왔습니다.

제7장 주문안내 및 기술지원

7.1 선정 절차

올바른 HANJIU OMS 궤도 모터를 지정하는 것은 체계적인 엔지니어링 절차를 따릅니다.

● 1단계: 적용 서비스 계수(일반적으로 광산 및 건설 장비의 경우 1.5~2.0)를 포함하여 필요한 출력 토크를 계산합니다.

● 2단계: 사용 가능한 시스템 작동 압력을 결정하고 모터 압력 등급의 적절성을 확인합니다.

● 3단계: 필요한 유압 유량 계산: Q = Vg xn / 1000(L/min)

● 4단계: 계산된 속도, 유량 및 압력이 모두 모터의 연속 사용 범위 내에 속하는지 확인합니다.

● 5단계: 장착 플랜지(E2, E4, F6, W, E2B, SP, D, E), 샤프트 유형(원통형, 스플라인형 또는 테이퍼형) 및 포트 구성을 선택합니다.

● 6단계: 예상 리턴 라인 배압을 기준으로 샤프트 씰(표준 또는 고압 HPS) 지정

7.2 기술 지원 채널

한지유테크놀로지는 다양한 채널을 통해 포괄적인 기술 지원을 제공합니다. 영업 시간 연장 시 직접 전화 상담, 기술 문의 이메일을 보내면 2시간 이내에 응답이 보장됩니다. 다운로드 가능한 데이터시트, 설치 매뉴얼, 문제 해결 가이드 및 유압 회로도를 포함한 전체 기술 문서 복잡한 문제에 대한 비디오 기술 지원 및 원격 진단 지원; 주요 OEM 고객 및 유통 파트너를 위한 현장 현장 서비스. 기술 지원 팀은 건설 기계, 광산 장비, 농업 시스템, 해양 유압 장치 및 중공업 응용 분야 전반에 걸쳐 수십 년의 경험을 쌓은 자격을 갖춘 유압 엔지니어로 구성됩니다.

결론

HANJIU OMS 시리즈 중부하용 궤도 유압 모터는 건설, 광업, 임업, 농업, 해양 및 중공업 부문 전반에 걸쳐 가장 까다로운 응용 분야에 대해 입증된 최대 성능 동력 전달을 제공합니다. OMS 80부터 OMS 500까지 9가지 변위 모델을 통해 80.5cm3~476.5cm3의 기하학적 변위, 870Nm의 연속 토크 출력, 1,091Nm의 최대 토크, 175bar(일부 모델의 경우 최대 205bar)의 최대 압력 강하 등급 및 Danfoss OMS 시리즈와의 완전한 치수 호환성을 제공하는 HANJIU는 중부하 작업 유압의 전체 스펙트럼을 처리합니다. 동력 전달 요구 사항.

Geroler 기어 세트 메커니즘, 디스크형 분배 밸브, 강화된 하우징 구조, 대형 샤프트 베어링, 광범위한 장착 및 샤프트 옵션을 통해 OMS 시리즈는 가장 크고 가장 까다로운 이동식 및 고정식 유압 장비용 모터로 자리매김했습니다. 광범위한 예비 부품 가용성, 경쟁력 있는 수명주기 비용 및 대응력 있는 글로벌 기술 지원이 결합된 HANJIU OMS 궤도 모터는 OEM 경쟁력을 강화하고 전 세계에서 가장 까다로운 장비의 운영 비용을 줄이는 실질적인 가치를 제공합니다.

참고자료

[1] 댄포스 전력 솔루션. OMS, OMT 및 OMV 궤도 모터 기술 정보 [151-1013]. 2011.

[2] 댄포스 전력 솔루션. OMS 기술 데이터 및 기능 다이어그램 [151F0500 ~ 151F0508]. 2023.

[3] 댄포스 전력 솔루션. OMS 치수 유럽 및 미국 버전. 2023.

[4] 화이트 드라이브 제품. OMS 궤도 모터 기술 정보. 2025.

[5] 석가장한지우기술유한회사 HANJIU OMS 시리즈 궤도 모터 제품 카탈로그. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. 모델 상호 참조 가이드: HANJIU OMS 대 Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015. 품질 경영 시스템 - 요구사항. 국제표준화기구.

[8] 지침 2006/42/EC. 기계 지침. 유럽 ​​의회 및 이사회.
