기술 백지

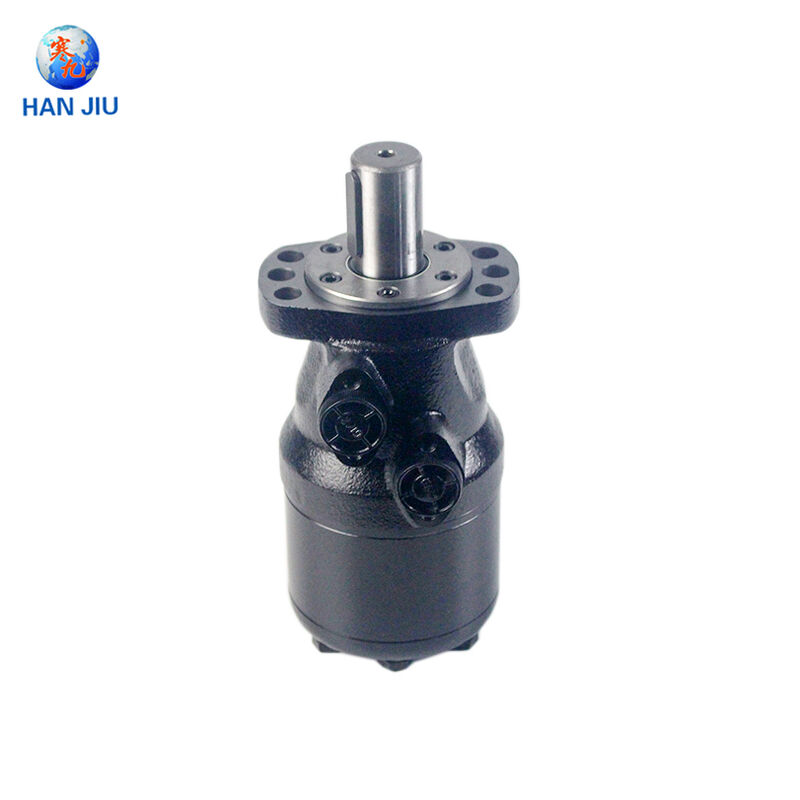

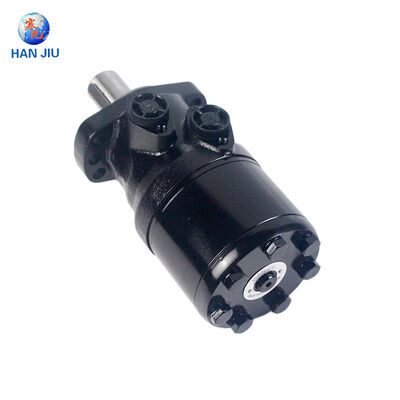

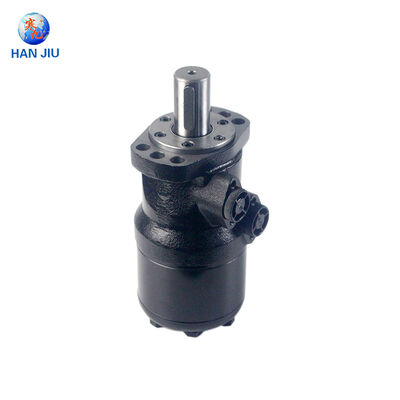

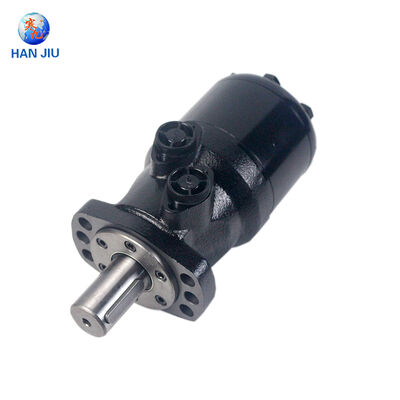

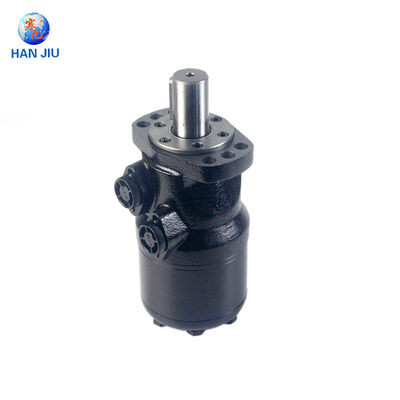

HANJIU OMH 시리즈

궤도 모터

댄포스 OMH 호환성 큰 이동성 높은 토크 디자인

OMH 200 · 250 · 315 · 400 · 500

시지아저우 한지우 기술 회사, Ltd

2025년 6월

내용 목록

요약 3

1장 OMH 시리즈: 큰 이동 궤도 모터 기술 4

1.1 롤러 기어 링 메커니즘 및 작동 원칙 4

1.2 OMH vs OMR: 구조 및 성능 차이점 5

2장 HANJIU OMH 완전 기술 사양 6

2.1 5개 모델의 이동 범위 6

2.2 연속 및 간헐적 성능 데이터 7

2.3 압력, 토크 및 속도 껍질 8

제3장 교차 참조 및 호환성 안내 9

3.1 HANJIU OMH 대 Danfoss OMH 교차 참조 9

3.2 다중 브랜드 교환성 10

제4장 예비 부품, 봉인 키트 및 서비스 솔루션 11

4.1 코어 예비 부품 카탈로그 11

4유지보수 비용 최적화 12

제5장 산업 전반에 적용 13

제6장 품질 보장 및 세계적 유통 15

제7장 주문 안내 및 기술 지원 17

결론 19

참고자료 20

요약

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motorsOMR 시리즈와 중량 OMS / OMT 가족 사이의 다리로 배치 된 OMH 시리즈는 큰 배열의 제로터 세트, 강화 된 A4 장착 플랜지,극심한 방사선 및 축적 부하를 처리하기 위해 과대 크기의 샤프 베어링이 백서는 OMH 200에서 OMH 500까지 총 5 개의 실전 모델을 포함하는 전체 HANJIU OMH 제품 라인을 포괄적 인 기술 사양, 교차 참조 데이터,후시장 지원 정보.

시지아주앙 한지우 테크놀로지 컴퍼니 (Shijiazhuang Hanjiu Technology Co., Ltd) 는 OMH 시리즈를 개발하여 Danfoss OMH 시리즈와 완전한 차원 및 성능 교환성을 달성했습니다.대장량 궤도 수압 전력의 세계적으로 인정된 표준201.3cm3에서 470.6cm3까지의 기하학적 이동량으로 340Nm까지의 연속 토크 출력 및 540Nm에 달하는 피크 간헐 토크로 HANJIU OMH 모터는 높은 성능을 제공합니다.OEM 장비 제조업체에 대한 비용 효율적인 대안, 수압 시스템 설계자, 그리고 전 세계 건설, 광업, 산림 및 해양 산업에 서비스를 제공하는 후시장 서비스 제공자.

키워드: HANJIU OMH 궤도 모터, 큰 배열의 수압 모터, Danfoss OMH 호환, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, 저속 고토크 수압 모터,롤러 기어 링 궤도 모터, 중공건설기계 수압모터, 광산설비 수압모터, 수압모터 예비부품, 궤도 모터 밀폐 키트

1장 OMH 시리즈: 큰 이동 궤도 모터 기술

1.1 롤러기어 링 메커니즘 및 작동 원리

HANJIU OMH 시리즈는 모든 현대 궤도 수압 모터와 마찬가지로 롤러 기어 링으로 강화 된 게로토어 메커니즘을 통해 수압 에너지를 기계적 회전으로 변환합니다.내부 기하학은 정밀 가공 내부 치아와 고정 된 스테터 반지, 스테터 구멍 안에 매시되는 외부 치아와 별 모양의 로터로 구성됩니다.스테터와 로터 사이의 치아 수 차이점은 로터가 궤도를 돌고 회전함에 따라 점차 확장하고 수축하는 일련의 밀폐 된 챔버를 만듭니다.

OMH 설계의 결정적인 특징은 롤러 장착 된 기어 링입니다: 각 스테터 치아 주머니에 고 cilindric 롤러가 자리 잡고 있습니다.로터 치아와 롤링 접촉 인터페이스를 설정하는 것이 아키텍처는 슬라이딩 접촉 설계에 비해 상당한 성능 이점을 제공합니다: 롤링 마찰은 슬라이딩 마찰보다 본질적으로 낮습니다.내부 기계적 손실을 줄이고 전반적인 효율성을 향상시킵니다.; 치아 프로파일의 마모가 크게 감소하여 지속적인 고압 작동 하에서 사용 수명을 연장합니다. 그리고 롤러 분포는 실효적인 부하를 지탱하는 접촉 영역을 증가시킵니다.부품 피로 없이 더 높은 토크 전송을 가능하게 하는.

배분 밸브, 출력 샤프트와 동축적으로 통합,정밀 스풀 형태의 디자인을 사용하여 수압 액체를 연장 방으로 순차적으로 유출하는 동시에 수액을 수축 방에서 배출합니다.이 통합 밸브는 외부 타이밍 메커니즘의 필요성을 제거하고 작동 속도 또는 압력과 관계없이 정확한 포팅을 보장합니다.고정 고리 기어 메커니즘은 원의 복합 궤도 회전 움직임을 원에서 순수한 회전 출력으로 변환, 순탄하고 높은 토크로 순탄하게 회전합니다.

1.2 OMH vs OMR: 구조 및 성능의 차이점

OMH와 OMR 시리즈는 같은 롤러 기어 링 작동 원리를 공유하지만,OMH는 더 높은 배열과 부하급으로 끌어올리는 상당한 구조적 개선이 포함되어 있습니다.이 차이점들은 OMH를 중량 대안의 용량을 초과하는 애플리케이션 요구가 있을 때 선택의 엔진으로 만듭니다.

● 배열 범위: OMH 모터는 201.3 ~ 470.6cm3를 커버 합니다. OMR의 51.6 ~ 397.0cm3 범위를 훨씬 더 커요. 가장 무거운 이동 장비용 모터 출력을 제공합니다.

● 장착 플랜지: OMH 는 OMR 의 A2 2 홀 플랜지 대신 견고한 A4 4 홀 타원형 플랜지를 사용 하여, 높은 토크 반응 및 충격 부하를 위해 우수한 구조적 부착을 제공한다

● 샤프트 베어링 용량: OMH 샤프트 베어링은 훨씬 더 높은 방사선 및 축적 부하를 위해 크기가 있습니다.대부분의 애플리케이션에서 외부 베어링 지원 없이 직접 구동 설치를 허용

● 샤프트 지름: 표준 OMH 샤프트 옵션에는 OMR의 최대 32 mm보다 큰 32 mm 및 35 mm 실린더 셰프트가 포함되어 있으며 더 높은 토크 전송을 가능하게합니다.

● 최대 회전 압력: OMH는 OMR의 175bar에 비해 200bar의 연속 회전 압력을 달성합니다. 폐쇄 루프 및 재생 회로 응용 프로그램을 지원합니다.

● 포트 크기: OMH 주 포트는 G1/2 (BSP) 또는 7/8-14 UNF O 링 보스 크기로 구성되어 OMR의 G1/2 구성보다 더 높은 흐름 용량을 제공합니다.

● 전체적 인 껍질: OMH 는 대응 한 OMR 이동 모델 보다 약 15% ~ 20% 더 크고 더 무겁습니다. 이는 구조적 견고성 증가를 반영합니다.

2장 HANJIU OMH 완전 기술 사양

2.1 5가지 모델의 이동 범위

HANJIU OMH 시리즈는 OMH 200에서 340 Nm에서 OMH 500에서 비교 가능한 수준까지 연속 출력 토크를 제공하는 5 개의 큰 배열 모델을 포함합니다.각 모델이 특정 작동 포장에 최적화되어 있습니다.모든 다섯 가지 모델은 셰프, 플랜지 및 포트 인터페이스의 공통 차원을 공유하며 유통업체 및 유지 보수 시설의 재고 관리를 단순화합니다.

2.2 연속 및 간헐적 성능 데이터

다음 표는 모든 HANJIU OMH 시리즈 궤도 모터에 대한 검증된 연속용 및 간헐용 성능 사양을 제시합니다.연속 등급은 정상적인 사용 기간 동안 지속적인 작동을 정의합니다.. 간헐적 등급은 작동 주기의 10%를 초과하지 않는 최고 부하에 적용됩니다. ISO VG 46 미네랄 수압유로 50°C와 35 mm2/s의 점착도를 측정한 모든 데이터:

2.3 압력, 토크 및 속도 껍질

HANJIU OMH 시리즈는 큰 배포량, 낮은 속도, 높은 토크 애플리케이션에 최적화 된 독특한 성능 봉투를 보여줍니다.최대 연속 압력 하락 범위 115bar (OMH 200) ~ 50bar (OMH 500), 간헐적 압력 하락 능력은 각각 170 바에서 75 바까지 확장됩니다. OMH 200 및 250 모델의 최고 압력 능력은 225 바에 도달합니다.충격 부하 조건에서 상당한 과부하 범위를 제공하는.

최대 작동 속도는 OMH 200의 370 rpm 연속에서 OMH 500의 155 rpm 연속으로 이동량과 반대로 달라집니다.간헐적 속도 등급은 짧은 기간 운용을 위해 약 20%로 이 제한을 확장최대 연속 출력 토크는 OMH 200, 250, 315, 400 모델에서 340 Nm로 지정되어 있으며, OMH 500은 340 Nm 연속 및 520 Nm 간헐적으로 제공합니다.

최대 출력 전력은 OMH 200의 연속 작업에서 11.2 kW에 달하며, OMH 500의 작동 껍질이 토크가 지배적인 애플리케이션으로 이동함에 따라 3.7 kW로 감소합니다.모든 모델은 높은 시작 토크를 달성, 평균 85% ~ 90%의 명목 연속 토크를 유지하여 완전한 부하에서 안정적인 냉동 시작 성능을 보장합니다. 지정 된 속도 및 압력 범위에서 볼륨 효율은 90%를 초과합니다.전체 효율이 최적의 작동 지점에서 80%에 달하는.

배수선 연결과 함께 허용되는 최대 회전 압력은 모든 OMH 모델에서 연속 200bar, 간헐 225bar 및 최고 250bar입니다.외부 배수관 조립 없이 폐쇄회로 및 재생 회로 작동을 가능하게 하는고압 샤프트 밀폐 (HPS) 옵션은 반환 라인 압력이 50 바를 초과하는 응용 프로그램에 권장됩니다.

제3장 교차 참조 및 호환성 안내

3.1 HANJIU OMH 대 Danfoss OMH 횡단 참조

HANJIU OMH 시리즈 궤도 모터는 Danfoss OMH 시리즈와 확인 된 차원 및 기능적 교환성을 달성합니다.다음 참조 표는 대체를 위한 직접 모델 매핑을 제공합니다., 후장 및 새로운 장비 설계 응용 프로그램:

모든 HANJIU OMH 모터는 100% 차원 검증, 최대 압력 1.5배의 수직 압력 테스트,정규 허용 범위 내에서 용량 효율성장착 플랜지 기하학, 샤프트 구성, 포트 스레드 사양 및 전체 껍질 크기는 Danfoss OEM 표준에 적합합니다.시스템 변경 없이 직접적으로 교체할 수 있도록 하는.

3.2 다중 브랜드 교환 가능성

댄포스 호환성 이외에, HANJIU OMH 시리즈 모터는 다음 주요 국제 브랜드의 직접 대체로 사용됩니다.대용량 궤도 모터 요구 사항에 대한 보편적 솔루션을 제공하는:

● M+S 하이드로릭 (불가리아) MH 시리즈 대용량 궤도 모터

● 이튼 차린 2000 시리즈 및 4000 시리즈 저속 고 토크 모터

● 파커 / 화이트 드라이브 TG 및 DF 시리즈 대용량 모터

● SAM 브레비니 BGH 및 BGHT 시리즈 중량 궤도 모터

● 보쉬 렉스트로스 MCR3 및 MCR5 시리즈 반사 펌프 및 제로토어 모터

● 인터모트 NAM 및 NHM 시리즈 대형 궤도 수압 모터

제4장 예비 부품, 봉인 키트 및 서비스 솔루션

4.1 핵심 예비 부품 카탈로그

HANJIU는 OMH 시리즈 전체에 대한 정품 교체 부품의 포괄적인 재고를 유지하며 예방 유지 관리 프로그램과 현장 수리 작업을 지원합니다.예비 부품 카탈로그는:

4.2 유지보수 비용 최적화

HANJIU OMH 궤도 모터와 정품 예비 부품을 선택하는 것은 장비 소유 라이프 사이클 전체에 걸쳐 상당한 경제적 이점을 제공합니다.

● 본래의 댄포스 장비에 비해 35~55%의 인수 비용 절감, 검증된 동등한 성능과 기대 수명

● 전체 밀봉 킷 교체 비용 은 OEM 가격 보다 40% 내지 60% 인하 이며, 모든 킷 에는 정밀 히 일치 된 셔프 밀봉, O 링 및 밀착제 등 이 포함 된다

● 전 세계적으로 1~7일 간 표준 배송 시간, 중요 요구 사항에 대해서는 24시간 긴급 배송이 가능합니다.

● 부품 의 동일 한 사용 가능성, 자동차 의 사용 기간 의 연장 및 장비 의 정지 시간 을 최소화 함 으로 인해 소유 비용 이 25% 내지 35% 감소 하였다

● 자격 을 갖춘 수력 기술자 들 의 무료 기술 상담, 평균 반응 시간 은 2 시간 이 채 되지 않는다

제5장 산업 전반에 적용

HANJIU OMH 시리즈 대용량 궤도 모터는 낮은 속도로 높은 토크, 강력한 운반 능력,그리고 극한 조건에서 입증된 내구성이 필수 요구 사항입니다..

5.1 건설 및 토지 이동 장비

건설 기계는 OMH 시리즈 궤도 모터의 주요 응용 분야를 구성합니다. 전형적인 설치에는 8 ~ 20 톤의 기계에 대한 수압 발굴기 스윙 드라이브가 있습니다.휠 로더 축 및 관절 로더용 휠 드라이브, 배크호 로더 안정화 다리와 버킷 군중 드라이브, 스키드 스티어 로더 및 컴팩트 트랙 로더 추진 시스템, 도로 롤러 드럼 진동 및 여행 드라이브,콘크리트 펌프 트럭 스턴링 및 아웃리거 드라이브, 크레인 및 공기 작업 플랫폼 승강장치 및 슬레이 메커니즘.높은 토크와 중간 속도의 조합이 정확한, 토양 이동 및 재료 처리 장비에 필요한 강력한 이동 제어.

5.2 광업 및 중재물 취급

광산 작업은 가시적이고 오염된 환경에서 수압 구성 요소를 지속적으로 높은 부하 작업 주기에 노출시킵니다.OMH 시리즈는 지하 LHD 차량 견인 및 버킷 회전 드라이브를 작동, 지붕 볼터 드릴 헤드 및 피드 드라이브, 휴대용 분쇄 및 스크리닝 플랜트 컨베이어 시스템 및 스택-리케이머 부름 및 버킷 휠 드라이브.OMH 모터는 배 로더와 로더를 구동합니다., 컨테이너 취급 장비, 및 대량물 컨베이어 시스템.그리고 OMH 500 모델은 이러한 연속 작업 중재 처리 응용 프로그램에 필요한 상당한 토크 출력을 제공합니다..

5.3 산림, 농업 및 해양

산림 분야에서는 OMH 모터 전력 로그 포워더 및 스키더 린치 드라이브, 수확 머리의 회전 및 피드 롤 메커니즘 및 델림버 팔 작동 시스템.농업 응용 프로그램은 큰 사료 수확기 헤더 및 커널 프로세서 드라이브를 포함합니다., 하버스터 스릴 및 배하 스프레 시스템, 그리고 대규모 중추 회전 관개 추진을 결합합니다. 해상 설비에는 앵커 린치와 윈드 라스 드라이브, 캡스탄 및 매어링 시스템이 포함됩니다.상업용 낚시망 및 롱라인 수송선, 그리고 후드 램프와 래치 커버 액추에터.OMH의 높은 반압 내성이고 견고한 샤프 밀폐 옵션은 시스템 역압이 본질적으로 높아진 해양 환경에 특히 적합합니다..

5.4 산업 및 전문 장비

산업용은 무거운 컨베이어 벨트 드라이브, 회전 드럼 믹서 및 믹서 드라이브, 큰 인덱싱 테이블 및 위치 시스템, 플라스틱 진압 및 주사 곰팡이 처리,자동 유도 차량 및 이동 로봇 추진, 및 철강 공장 보조 장비 드라이브. 전문 설비에는 터널 뚫기 기계 절단 머리의 드라이브, 해상 플랫폼 장비, 풍력 터빈 피치 및 기어 시스템,오락용 모션 플랫폼OMH 200 및 OMH 250는 높은 토크 밀도와 원활한 속도 조절 특성이 정확하고 신뢰할 수있는 움직임을 제공하는 산업용 애플리케이션에 가장 일반적으로 지정 된 모델입니다..

제6장 품질 보장 및 세계적 유통

HANJIU 테크놀로지는 시지아주앙에 수직 통합 제조 시설을 운영하고 있습니다. CNC 가공 센터, 자동화 된 제로터 세트 생산 라인, 정밀 조립 역,그리고 종합적인 시험 및 검증 장비품질 관리 시스템은 ISO 9001:2015 표준에 따라 인증되며 유럽 연합 시장에 공급되는 모든 제품에 CE 표시가 있습니다.

● 100% 수정적 압력 검사: 모든 OMH 모터는 가구 완전성, 밀폐 성능 및 누출의 부재를 확인하기 위해 최대 정량 작동 압력 1.5 배의 압력 테스트를 수행합니다.

● 성능 검증: 출력 속도, 토크 및 부피 효율은 각 생산 단위에서 사양 허용량에 따라 측정 및 기록됩니다.

● 차원 검증: 좌표 측정 기계와 전통적인 측정 기술을 이용한 정밀 측정은 Danfoss OEM 차원과의 교환성을 확인합니다.

● 재료 인증: 합금 강철 가구, 정밀 제로토어 세트 등 모든 재료 추적성이 가능한 자격 을 갖춘 공급자 로부터 공급 받은

● 보증 수요: 일반 사용 조건 하 에서 재료 와 제조 의 결함 에 대해 12 개월 의 보증

글로벌 유통 네트워크는 허가 된 딜러, OEM 직접 계정 및 애프터마켓 유통업체를 통해 80 개 이상의 국가에서 고객에게 서비스를 제공합니다.유럽에서 전략적 지역 창고 위치, 북미, 동남아시아, 중동은 표준 주문을 위해 1 ~ 7 일 배달 시간을 보장합니다.그리고 반응적인 고객 서비스는 국제 수출의 양자 수를 연평균 두 자릿수씩 증가시켰습니다.

제7장 주문 안내 및 기술 지원

7.1 선정 절차

올바른 HANJIU OMH 궤도 모터를 지정하는 것은 체계적인 엔지니어링 절차를 따릅니다.

● 단계 1: 애플리케이션 서비스 요인 포함 된 필요한 출력 토크를 계산하십시오 (보통 건설 및 광산 장비의 경우 1.25 ~ 1.5)

● 단계 2: 사용 가능한 시스템 작동 압력을 결정하고 연속 또는 간헐적 인 작업에 대한 모터 압력 등급 적성에 대해 확인

● 단계 3: 필요한 수압 흐름 속도를 계산합니다: Q = Vg x n / 1000 (L/min), 여기서 Vg는 cm3에서 이동량이며 n는 rpm에서 원하는 속도입니다.

● 4단계: 계산 된 속도, 흐름, 압력 이 모두 모터 의 연속 사용 범위 에 해당하는지 확인 하십시오

● 단계 5: 샤프트 종류 (32mm 또는 35mm 실린더형, SAE 6B 스플라인 또는 톱니형), A4 플랜지 구성 및 포트 스레드 사양을 선택

● 단계 6: 예상 된 환전선 역압에 기초하여 샤프트 밀폐 구성 (표준 또는 고압 HPS) 을 지정합니다.

7.2 기술 지원 채널

HANJIU 테크놀로지는 다양한 채널을 통해 광범위한 기술 지원을 제공합니다. 연장 된 업무 시간 (중국 표준 시간) 에서 직접 전화 상담;전자 메일 기술 조회 업무 시간 동안 2 시간 이내에 응답을 보장: 데이터 시트, 설치 설명서, 문제 해결 안내서 및 다운로드 할 수있는 수압 스케마 다이어그램을 포함한 완전한 기술 문서;복잡한 애플리케이션 도전에 대한 비디오 기술 지원 및 원격 진단 지원그리고 주요 OEM 고객 및 유통 파트너에 대한 현장 서비스.기술 지원 팀은 건설 기계에서 수십 년의 경험을 가진 자격을 갖춘 수력 엔지니어로 구성됩니다., 광업 장비, 농업 시스템, 해상 수력 및 산업 자동화

결론

HANJIU OMH 시리즈 대용량 궤도 수압 모터는 건설, 광업, 산림,농업OMH 200에서 OMH 500까지의 5 개의 디스플레이션 모델로 201.3 cm3에서 470.6 cm3의 기하학적 디스플레이션을 제공하며 340 Nm의 연속 토크 출력을 제공합니다.최고 간헐 모멘트 540 Nm, 그리고 Danfoss OMH 시리즈와 완전한 차원 상호 교환성, HANJIU는 대용량 수압 전력 전송 요구 사항의 전체 스펙트럼을 해결합니다.

롤러 기어 링 메커니즘, 강화된 A4 장착 플랜지, 과대 크기의 샤프트 베어링,그리고 높은 회전 압력 내성이 OMH 시리즈를 무거운 이동 장비와 산업 시스템에 대한 선택의 모터로 배치합니다.방대한 예비 부품 가용성, 경쟁력 있는 라이프 사이클 비용, 그리고 반응적인 글로벌 기술 지원과 함께,HANJIU OMH 궤도 모터는 OEM 경쟁력을 강화하고 최종 사용자 장비 함대의 운영 비용을 줄이는 실질적인 가치를 제공합니다.산업이 더 높은 효율성과 더 똑똑한 수압 통합으로 발전함에 따라HANJIU는 지속적인 엔지니어링 투자와 제조 우수성을 통해 OMH 제품 라인을 발전시키는 데 최선을 다하고 있습니다..

참고자료

[1] 댄포스 파워 솔루션. 오비탈 모터스 타입 OMP, OMR 및 OMH 기술 정보 [151-1013]. 2011.

[2] 댄포스 파워 솔루션. OMH 기술 데이터 및 기능 다이어그램 [151-1850에서 151-1854까지]. 2023.

[3] 댄포스 파워 솔루션. OMH Dimensions 유럽 및 미국 버전 [151-1857 ~ 151-1859] 2023.

[4] 제우스 하이드라텍. 사우어 댄포스 OMH 궤도 모터 기술 데이터. 2024.

[5] 시지아주앙 한지우 테크놀로지 Co., Ltd. 한지우 OMH 시리즈 궤도 모터 제품 카탈로그. 2024.

[6] 시지아저우 한지우 테크놀로지 Co., Ltd. 모델 교차 참조 안내: 한지우 OMH 대 댄포스, 이튼, M+S. 2024.

[7] ISO 9001:2015품질 관리 시스템 - 요구 사항 국제 표준화 기구

[8] 지침 2006/42/EC 기계 지침 유럽 의회 및 협의회
