기술 백서

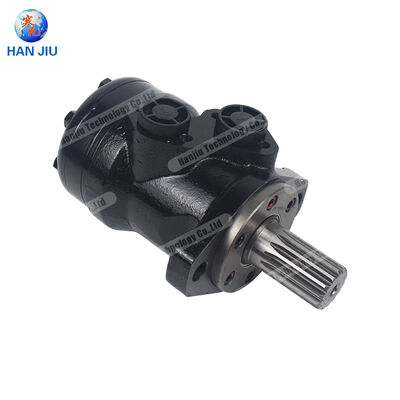

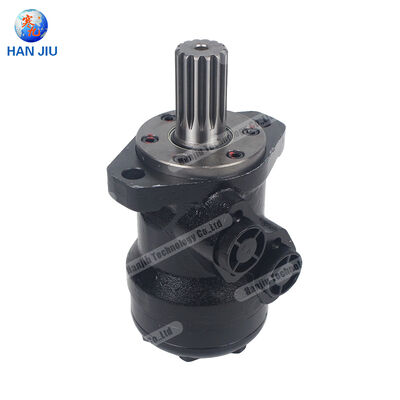

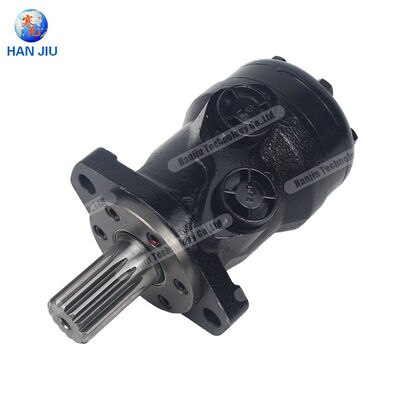

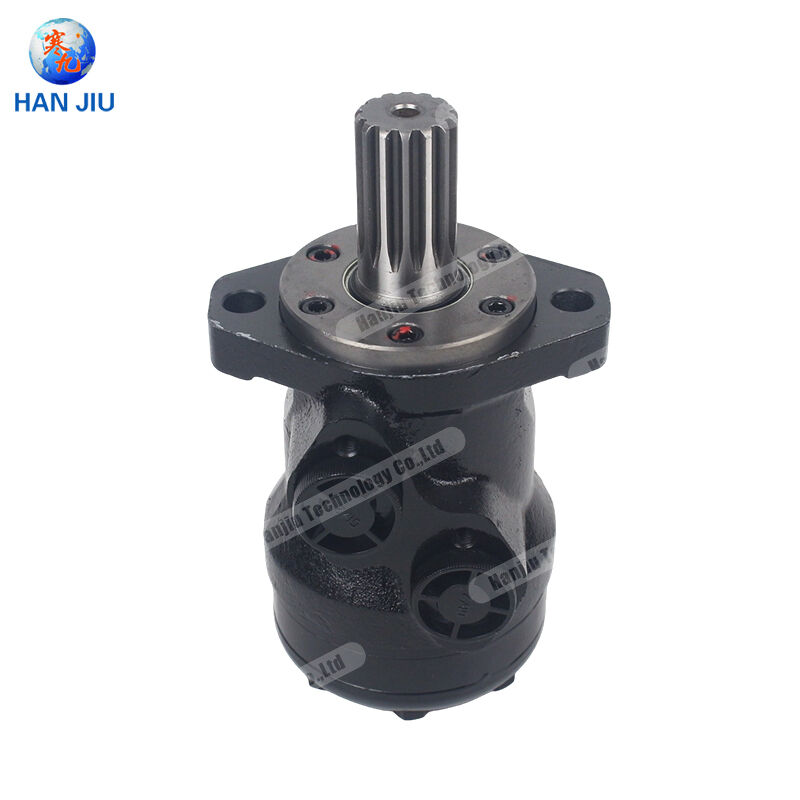

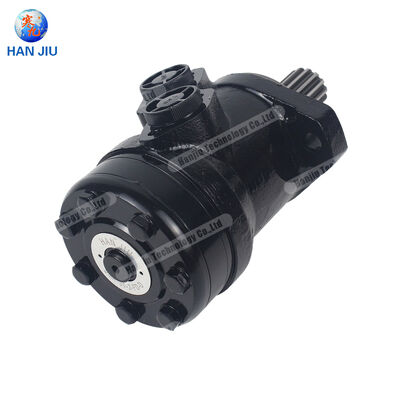

한지우 OMR 시리즈

궤도 모터

댄포스 OMR 호환 | 중간 의무 | 롤러 기어 링 디자인

OMR 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

석가장한주기술유한회사

2025년 6월 | www.hjhydraulic.com

목차

요약 3

1장 OMR 시리즈: 중형 궤도 모터 기술 4

1.1 롤러 기어 링이 있는 제로터 메커니즘 4

1.2 OMR과 OMP: 주요 차이점 5

2장 HANJIU OMR 전체 기술 사양 6

2.1 10모델 변위 범위 6

2.2 성능 데이터 표 7

2.3 압력, 토크 및 속도 한계 8

3장 상호 참조 및 호환성 안내서 9

3.1 HANJIU OMR과 Danfoss OMR 상호 참조 9

3.2 다중 브랜드 상호 호환성 10

4장 예비 부품, 씰 키트 및 서비스 솔루션 11

4.1 핵심 예비 부품 카탈로그 11

4.2 유지관리 비용 최적화 12

5장 산업 전반에 걸친 응용 13

6장 품질 보증 및 글로벌 유통 15

제7장 주문안내 및 기술지원 17

결론 19

참고자료 20

요약

HANJIU OMR 시리즈 중형 궤도 유압 모터는 표준 경량 대안보다 더 큰 토크 출력과 더 긴 서비스 수명을 요구하는 응용 분야에 향상된 출력 밀도와 우수한 베어링 용량을 제공합니다. 소형 OMP 시리즈와 견고한 OMS/OMT 제품군 사이에 위치한 OMR 시리즈는 롤러 기어 링 메커니즘과 견고한 베어링 지지대를 통합하여 훨씬 더 높은 방사형 및 축방향 샤프트 하중을 처리합니다. 이 백서는 OMR 50부터 OMR 400까지 10가지 변위 변형을 포괄하는 전체 HANJIU OMR 제품 라인을 포괄적인 기술 사양, 상호 참조 데이터 및 애프터마켓 지원 정보와 함께 제시합니다.

Shijiazhuang Hanjiu Technology Co., Ltd.는 세계적으로 인정받는 중형 유압 동력 전달 벤치마크인 Danfoss OMR 시리즈와 완벽한 치수 및 성능 호환성을 달성하기 위해 OMR 시리즈 궤도 모터를 설계했습니다. 175bar에 달하는 최대 연속 압력 정격, 최대 580Nm의 피크 토크 출력, 다양한 장착 플랜지, 샤프트 및 포트 구성을 갖춘 HANJIU OMR 모터는 전 세계 OEM 장비 제조업체, 유압 시스템 통합업체 및 애프터마켓 서비스 제공업체에 비용 효율적이고 쉽게 사용할 수 있는 대안을 제공합니다.

키워드: HANJIU OMR 궤도 모터, 중형 유압 모터, Danfoss OMR 호환, 롤러 기어 링 궤도 모터, OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400, 저속 고 토크 유압 모터, 건설 기계 유압 모터, 농업 장비 유압 모터, 유압 모터 예비 부품, 궤도 모터 씰 키트

1장 OMR 시리즈: 중형 궤도 모터 기술

1.1 롤러 기어 링이 있는 제로터 메커니즘

모든 제로터형 유압 모터와 마찬가지로 OMR 시리즈 궤도 모터는 내부 톱니형 고정자 링과 외부 톱니형 로터의 상호 작용을 통해 유체 동력을 기계적 회전으로 변환합니다. OMR 설계의 결정적인 혁신은 롤러 기어 링을 통합한 것입니다. 원통형 롤러가 고정자 치형 포켓에 안착되어 표준 설계에서 볼 수 있는 슬라이딩 접촉이 아닌 회전자 치형과 구름 접촉 인터페이스를 생성합니다.

이 롤러 기어 링 아키텍처는 OMR을 더 가벼운 대안과 구별하는 상당한 성능 이점을 제공합니다. 롤링 접촉은 마찰과 기계적 마모를 줄여 지속적인 고압 조건에서 작동 수명을 연장합니다. 롤러 분포는 유효 접촉 면적을 증가시켜 더 높은 토크 전달 용량을 가능하게 합니다. 내부 마찰이 감소하면 특히 높은 작동 압력에서 전반적인 기계적 효율성이 향상됩니다. 견고한 기어 세트 구조는 외부 배수 라인 없이도 더 높은 복귀 압력을 견딜 수 있어 유압 시스템 설계를 단순화합니다.

작동유는 출력 샤프트와 통합된 정밀 가공된 분배 밸브(스풀 밸브)를 통해 유입됩니다. 밸브는 회전자와 고정자 톱니 사이에 형성된 팽창 및 수축 챔버로 가는 유로를 순차적으로 열고 닫습니다. 유압이 로터에 작용하면 복합 운동, 즉 고정자의 기하학적 중심 주위의 궤도 이동과 자체 축을 중심으로 한 회전이 결합됩니다. 고정 링 기어 메커니즘은 이러한 궤도 회전 운동을 순수한 샤프트 회전으로 변환하여 저속에서 부드럽고 높은 토크 출력을 제공합니다.

1.2 OMR과 OMP: 주요 차이점

OMP 및 OMR 시리즈는 동일한 기본 제로터 작동 원리를 공유하지만 OMR은 더 높은 성능 등급으로 향상시키는 구조적 개선 사항을 통합합니다. 이러한 차이점을 이해하면 장비 설계자는 각 애플리케이션 요구 사항에 맞는 최적의 모터를 선택할 수 있습니다.

● 베어링 용량: OMR 모터는 훨씬 더 높은 반경방향 및 축방향 하중을 견딜 수 있는 더 크고 견고한 샤프트 베어링을 갖추고 있어 추가적인 외부 베어링 지원 없이 직접 구동 응용 분야에 적합합니다.

● 롤러 기어 링: OMR의 롤러 장착 고정자 링은 특히 지속적인 고압 작동에서 OMP의 슬라이딩 접촉 설계에 비해 우수한 내마모성과 더 높은 기계적 효율성을 제공합니다.

● 압력 등급: OMR 모터는 대부분의 OMP 모델이 140bar 연속 압력을 유지하는 것과 비교하여 175bar의 최대 연속 압력(최대 200bar)을 달성합니다.

● 장착 옵션: OMR 모터는 A2 타원형 플랜지와 C 사각 플랜지 구성을 모두 제공하므로 OMP의 표준 A2 플랜지보다 설치 유연성이 더 뛰어납니다.

● 샤프트 옵션: OMR은 더 높은 토크 전달을 위해 32mm 원통형, 1-1/4인치 스플라인 및 테이퍼형 샤프트를 포함하여 더 큰 샤프트 직경을 수용합니다.

● 전체 치수: OMR은 해당 OMP 모델보다 약 20% 더 크고 무겁습니다. 이는 증가된 구조적 용량을 반영합니다.

2장 HANJIU OMR 전체 기술 사양

2.1 10개 모델 변위 범위

HANJIU OMR 시리즈는 65Nm ~ 580Nm의 연속 토크를 제공하는 10가지 변위 모델을 포함합니다. 각 모델 번호는 회전당 입방 센티미터 단위의 공칭 기하학적 변위에 해당합니다. 제품 범위는 소형 농기구부터 중장비 건설 장비까지 중형 응용 분야를 포괄하도록 구성되어 있습니다.

2.2 성능 데이터 표

다음 표는 모든 HANJIU OMR 시리즈 궤도 모터의 연속 사용 성능 사양을 나타냅니다. 모든 값은 50°C에서 ISO VG 46 광유 유압 오일을 사용하여 140bar 작동 압력에서 측정되었습니다. 간헐적 정격(사이클 시간의 10%를 초과하지 않는 피크 듀티)은 최대 200bar의 압력을 허용합니다.

2.3 압력, 토크 및 속도 한계

HANJIU OMR 시리즈는 OMR 50부터 OMR 400까지 모든 모델에서 175bar의 최대 연속 압력을 제공하며, 단기간 과부하 조건에서는 간헐적 최대 압력 200bar를 제공합니다. 최대 작동 속도는 OMR 50의 경우 810rpm에서 OMR 400의 경우 155rpm까지 변위에 따라 달라지며 모든 작동 지점에서 최적의 유막 윤활을 유지합니다.

연속 사용 시 최대 출력 토크는 OMR 375의 경우 580Nm에 도달하고 OMR 400은 520Nm을 제공합니다. 시동 토크는 정격 연속 토크의 평균 85% ~ 90%로, 보조 메커니즘 없이 고부하에서도 안정적인 시동을 보장합니다. 모든 모델은 지정된 속도 및 압력 범위에서 높은 체적 효율(일반적으로 90~95%)을 유지하며, 최적의 작동 지점에서 전체 효율은 80%를 초과합니다.

고압 샤프트 씰(HPS) 옵션이 지정된 경우 리턴 라인의 최대 허용 배압은 100bar에 도달하므로 대부분의 폐쇄 루프 및 재생 회로 응용 분야에서 외부 배수 연결이 필요하지 않습니다. 표준 샤프트 씰 구성은 최대 50bar의 복귀 압력을 허용합니다.

3장 상호 참조 및 호환성 안내서

3.1 HANJIU OMR과 Danfoss OMR 상호 참조

HANJIU OMR 시리즈 궤도 모터(일부 지역에서는 BMR/BM2로도 판매됨)는 Danfoss OMR 시리즈와 완벽한 치수 및 기능 호환성을 달성합니다. 다음 상호 참조 표를 사용하면 교체, 개조 및 새 장비 설계 애플리케이션에 대한 정확한 모델 일치가 가능합니다.

모든 HANJIU OMR 모터는 출하 전 종합적인 치수 검사, 정격 압력의 1.5배 압력 테스트 및 성능 검증을 거칩니다. 장착 플랜지 치수, 샤프트 형상, 포트 스레드 사양 및 전체 외피 치수는 Danfoss OEM 표준을 정확하게 준수하므로 기존 장비나 유압 시스템을 수정하지 않고도 직접 드롭인 교체가 가능합니다.

3.2 다중 브랜드 상호 호환성

Danfoss 호환성 외에도 HANJIU OMR 시리즈 모터는 다음과 같은 주요 국제 브랜드를 직접 대체하여 유통업체와 서비스 조직에 다양한 애프터마켓 요구 사항에 대한 단일 소스 솔루션을 제공합니다.

● M+S 유압식(불가리아) MR 및 MRS 시리즈 중형 궤도 모터

● Eaton Char-Lynn S 시리즈 및 2000 시리즈 저속 고토크 모터

● Parker/White Drive TG 및 WP 시리즈 중형 모터

● SAM Brevini BGH 및 BMR 시리즈 궤도 모터

● Ross TRW MD 및 ME 시리즈 유압 모터

● Bosch Rexroth MCR03 및 MCR05 시리즈 제로터 모터

이러한 광범위한 브랜드 간 호환성 덕분에 HANJIU는 중형 궤도 모터 교체를 위한 보편적인 솔루션 제공업체로 자리매김하여 유통업체의 재고 복잡성을 줄이고 혼합 장비 차량을 서비스하는 유지 관리 시설의 신속한 이행을 보장합니다.

4장 예비 부품, 씰 키트 및 서비스 솔루션

4.1 핵심 예비 부품 카탈로그

HANJIU는 전체 OMR 시리즈에 대한 순정 교체 부품의 포괄적인 재고를 유지하여 예방적 유지 관리 프로그램과 적합이 보장된 부품으로 현장 수리 작업을 지원합니다. 예비 부품 카탈로그에는 다음이 포함됩니다.

4.2 유지관리 비용 최적화

HANJIU OMR 궤도 모터와 정품 예비 부품을 구현하면 장비 소유 수명 주기 전반에 걸쳐 측정 가능한 비용 이점을 얻을 수 있습니다.

● 동등한 성능과 검증된 서비스 수명으로 원래 Danfoss 장비에 비해 구입 비용이 35%~55% 절감됩니다.

● 완벽한 씰 키트 가격은 OEM 수준보다 40~60% 저렴하며, 모든 키트에는 정밀하게 일치하는 씰, O-링 및 개스킷이 포함되어 있어 완벽한 정밀 검사가 가능합니다.

● 전 세계 표준 배송 리드타임은 1~7일이며, 긴급 요구 사항이 있는 경우 24시간 신속 파견도 가능합니다.

● 일관된 부품 가용성, 모터 서비스 수명 연장, 가동 중지 시간 감소를 통해 총 소유 비용 25~35% 절감 달성

● 자격을 갖춘 유압 엔지니어가 평균 응답 시간 2시간 미만으로 무료 기술 상담을 제공합니다.

5장 산업 전반에 걸친 응용

HANJIU OMR 시리즈 중형 궤도 모터는 향상된 베어링 용량, 더 높은 압력 등급 및 까다로운 작동 조건에서 입증된 내구성을 활용하여 여러 산업 부문에 걸쳐 다양한 애플리케이션 포트폴리오를 제공합니다.

5.1 건설 및 토공 장비

건설 기계는 OMR 시리즈 궤도 모터의 가장 큰 응용 분야를 나타냅니다. 일반적인 설치에는 스키드 스티어 로더 및 컴팩트 트랙 로더 휠 드라이브, 미니 굴삭기 스윙 드라이브 및 붐 굴절 시스템, 백호 로더 암 및 백호 버킷 드라이브, 로드 롤러 드럼 진동 및 추진 시스템, 콘크리트 믹서 드럼 회전 드라이브, 공중 작업 플랫폼 리프트 및 회전 메커니즘이 포함됩니다. OMR 80부터 OMR 250까지의 모델은 건설 분야에서 주로 사용되며, 롤러 기어 링 설계는 먼지가 많고 진동이 심한 환경에서 지속적인 고토크 작동에 필요한 내구성을 제공합니다.

5.2 농업 및 잔디 관리 기계

농업 장비는 수확기 릴 드라이브 및 오거 시스템, 트랙터 프론트 로더 리프트 및 군중 작업, 마초 수확기 헤더 및 피드롤 드라이브, 중앙 피벗 및 측면 이동 관개 시스템 추진, 포도원 및 과수원 분무기 팬 및 펌프 드라이브, 가축 사료 믹서 왜건 및 TMR 믹서 드라이브 등의 기능을 위해 OMR 모터를 활용합니다. OMR의 뛰어난 지지력 덕분에 긴 도구와 고르지 못한 지형으로 인한 측면 하중으로 인해 모터 샤프트가 상당한 방사형 힘을 받는 농업 응용 분야에 특히 적합합니다.

5.3 임업, 광업 및 해양 응용 분야

임업 부문에서 OMR 모터는 통나무 전달기 크레인 드라이브, 수확기 헤드 회전 및 공급 시스템, 델리버 암 액추에이터에 전력을 공급합니다. 광산 응용 분야에는 지하 LHD 차량 견인 및 버킷 드라이브, 루프 볼터 회전 메커니즘 및 휴대용 컨베이어 시스템이 포함됩니다. 해양 설비에는 앵커 윈치 드라이브, 캡스턴 작업, 선미 경사로 및 ​​해치 커버 액추에이터, 상업용 어망 및 줄 운반 장치가 포함됩니다. OMR 250, OMR 315, OMR 375 및 OMR 400을 포함한 더 큰 변위 모델은 이러한 중부하 이동 장비 응용 분야에 필요한 상당한 토크를 제공합니다.

5.4 산업 및 자재 취급 장비

산업 응용 분야에는 컨베이어 벨트 드라이브, 혼합 및 혼합 장비, 회전식 인덱싱 테이블, 플라스틱 사출 성형 처리, 자동 유도 차량 추진, 지게차 마스트 리프트 및 틸트 드라이브, 자동 보관 및 검색 시스템 메커니즘, 섬유 기계 회전 시스템이 포함됩니다. 배수 연결 없이(HPS 씰이 장착된 경우) 높은 복귀 압력으로 작동할 수 있는 OMR의 기능은 폐쇄 루프 및 재생 산업용 유압 회로에서 특히 유리합니다.

6장 품질 보증 및 글로벌 유통

HANJIU Technology는 스자좡에서 정밀 CNC 머시닝 센터, 자동화된 제로터 세트 생산 라인, 포괄적인 테스트 및 검증 장비를 갖춘 완전히 통합된 제조 시설을 운영하고 있습니다. 품질 관리 시스템은 ISO 9001:2015 표준에 따라 인증되었으며 유럽 시장에 공급되는 모든 제품에 대한 추가 CE 마크 준수도 포함됩니다.

● 100% 압력 테스트: 모든 OMR 모터는 최대 정격 작동 압력의 1.5배에서 정수압 테스트를 거쳐 하우징 무결성과 씰 성능을 검증합니다.

● 성능 검증: 사양 공차를 기준으로 각 생산 단위에 대해 출력 속도, 토크 및 체적 효율을 측정하고 기록합니다.

● 치수 검증: CMM 및 기존 계측을 사용한 정밀 측정으로 Danfoss 및 기타 OEM 사양과의 호환성 보장

● 재료 추적성: 전체 로트 추적성을 갖춘 자격을 갖춘 공급업체에서 조달한 구상흑연 주철 하우징, 합금강 샤프트 및 제로터 세트

● 보증 범위: 정상적인 작동 조건에서 자재 및 기술 결함에 대해 12개월 보증

글로벌 유통 네트워크는 80개 이상 국가의 공인 딜러, OEM 직접 고객 및 애프터마켓 유통업체를 포함합니다. 유럽, 북미, 동남아시아 및 중동의 지역 창고 재고는 표준 주문의 경우 1~7일의 배송 시간을 보장합니다. HANJIU의 수출량은 매년 두 자릿수 비율로 지속적으로 증가해 왔으며 이는 품질, 경쟁력 있는 가격 및 신속한 고객 서비스에 대한 회사의 노력에 대한 해외 고객의 신뢰를 반영합니다.

제7장 주문안내 및 기술지원

7.1 선정 절차

주어진 응용 분야에 적합한 HANJIU OMR 궤도 모터를 지정하는 것은 토크 요구 사항, 시스템 압력, 흐름 가용성 및 설치 제약 조건을 고려하는 체계적인 절차를 따릅니다.

● 1단계: 적용 서비스 계수(일반적으로 건설 및 농기계의 경우 1.25~1.5)를 포함하여 필요한 출력 토크를 계산합니다.

● 2단계: 사용 가능한 시스템 작동 압력 결정 및 모터 압력 등급 적합성 확인(연속 및 간헐적 사용)

● 3단계: 원하는 출력 속도와 선택한 변위에 따라 필요한 유량을 계산합니다. Q = Vg xn / 1000(L/min)

● 4단계: 계산된 속도, 유량 및 압력이 모두 모터의 연속 사용 범위 내에 속하는지 확인합니다.

● 5단계: 설치 요구 사항에 맞게 장착 플랜지(A2 타원형 또는 C 정사각형), 샤프트 유형(원통형, 스플라인형 또는 테이퍼형) 및 포트 구성을 선택합니다.

● 6단계: 예상 리턴 라인 배압을 기준으로 샤프트 씰 유형(표준 또는 고압 HPS)을 지정합니다.

7.2 기술 지원 및 고객 서비스

HANJIU Technology는 성공적인 제품 선택, 설치 및 지속적인 유지 관리를 보장하기 위해 설계된 다양한 채널을 통해 포괄적인 기술 지원을 제공합니다. 연장된 영업시간(중국 표준시)에는 직접 전화 상담이 가능합니다. 이메일 기술문의는 업무시간 중 2시간 이내 답변을 보장해 드립니다. 데이터시트, 설치 매뉴얼, 문제 해결 가이드, 기능 다이어그램을 포함한 전체 기술 문서를 다운로드할 수 있습니다. 복잡한 애플리케이션 문제에 대해 비디오 기술 지원 및 원격 진단 지원이 제공됩니다. 주요 OEM 고객 및 유통 파트너를 대상으로 현장 현장 서비스 지원이 제공됩니다.

기술 지원 팀은 건설 기계, 농업 장비, 산업 자동화 및 모바일 유압 응용 분야에 걸쳐 광범위한 실무 경험을 갖춘 자격을 갖춘 유압 엔지니어로 구성됩니다. 요구 사항에 새로운 장비 설계, 시스템 문제 해결 또는 유지 관리 최적화가 포함되어 있는지 여부에 관계없이 HANJIU의 엔지니어링 팀은 장비 생산성을 최대화하고 총 소유 비용을 최소화하는 실행 가능한 솔루션을 제공합니다.

결론

HANJIU OMR 시리즈 중형 궤도 유압 모터는 경량 대안이 제공할 수 있는 것보다 더 높은 토크 용량과 더 큰 베어링 내구성이 필요한 응용 분야에 대해 입증되고 비용 최적화된 솔루션을 나타냅니다. 65Nm~580Nm의 연속 토크, 175bar 연속(200bar 간헐)의 압력 등급, Danfoss OMR 시리즈와의 완벽한 치수 호환성을 제공하는 10가지 변위 모델을 통해 HANJIU는 중형 유압 동력 전달 요구 사항의 전체 범위를 해결합니다.

롤러 기어 링 메커니즘, 견고한 베어링 구성 및 다양한 장착 옵션을 갖춘 OMR 시리즈는 건설 기계, 농업 장비, 임업 작업, 자재 취급 시스템 및 산업 자동화를 위한 모터로 자리매김하고 있습니다. 광범위한 예비 부품 가용성, 경쟁력 있는 수명주기 비용 및 대응력이 뛰어난 글로벌 기술 지원이 결합된 HANJIU OMR 궤도 모터는 OEM 제조업체의 경쟁력 있는 위치를 강화하고 최종 사용자 장비의 운영 비용을 줄이는 실질적인 가치를 제공합니다. 유압 기술이 더 높은 효율성과 더 스마트한 통합으로 발전함에 따라 HANJIU는 지속적인 엔지니어링 투자와 제조 우수성을 통해 OMR 제품 라인을 발전시키기 위해 최선을 다하고 있습니다.

참고자료

[1] 댄포스 전력 솔루션. 궤도 모터 유형 OMP X 및 OMR X 기술 정보. 2018.

[2] 댄포스 전력 솔루션. OMP, OMR 및 OMH 궤도 모터 기술 정보 [151-1013]. 2011.

[3] 댄포스 전력 솔루션. OMR X 기술 데이터 및 기능 다이어그램 [151-1386, 151-1753]. 2023.

[4] 댄포스 전력 솔루션. OMR 치수, 유럽 및 미국 버전 [151-1844, 151-1849]. 2023.

[5] 석가장한지우기술유한회사 HANJIU OMR 시리즈 궤도 모터 제품 카탈로그. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. 모델 상호 참조 가이드: HANJIU OMR 대 Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015. 품질 경영 시스템 - 요구사항. 국제표준화기구.

[8] 지침 2006/42/EC. 기계 지침. 유럽 ​​의회 및 이사회.
