기술 백서

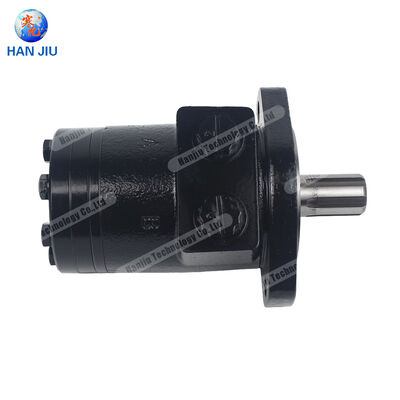

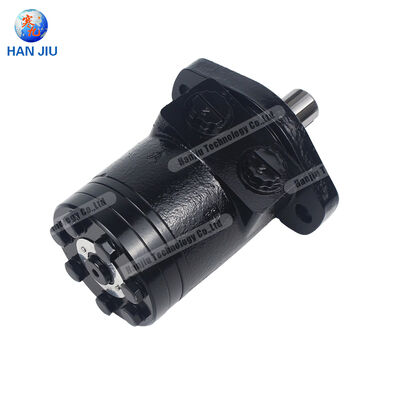

한지우 OMP 시리즈
궤도 모터
댄포스 OMP 호환 | 14 변위 | 글로벌 공급망 솔루션
저속 고토크 유압 모터 | 건설, 농업, 광업 및 산업 응용 분야
석가장한주기술유한회사
2025년 6월 | www.hjhydraulic.com
페이지 번호를 새로 고치려면 마우스 오른쪽 버튼을 클릭하고 "필드 업데이트"를 선택하세요.
요약 3
1장 궤도 모터 기술 소개 4
1.1 제로터 궤도 모터의 작동 원리 4
1.2 산업 벤치마크로서의 Danfoss OMP 시리즈 5
2장 HANJIU OMP 시리즈 전체 기술 사양 6
2.1 전체 범위 변위 범위 6
2.2 지속적이고 간헐적인 성능 데이터 7
2.3 압력, 속도 및 토크 등급 8
3장 모델 비교 및 상호 참조 안내서 9
3.1 HANJIU vs Danfoss 모델 상호 참조 9
3.2 다른 주요 브랜드와의 호환성 10
4장 예비 부품, 씰 키트 및 유지 관리 솔루션 11
4.1 종합 예비 부품 카탈로그 11
4.2 비용 절감 및 수명주기 분석 12
5장 산업 전반에 걸친 응용 13
6장 품질 보증 및 글로벌 유통 15
제7장 주문안내 및 기술지원 17
결론 19
참고자료 20
HANJIU OMP 시리즈 궤도 유압 모터는 건설 기계, 농업 장비, 자재 취급 시스템, 광산 작업 및 산업 자동화 전반에 걸쳐 저속, 고토크 동력 전달을 위한 포괄적인 솔루션을 나타냅니다. 이 기술 백서는 OMP 25부터 OMP 500까지 14가지 변위 변형을 포함하는 전체 HANJIU OMP 제품 라인을 상세한 성능 사양, 상호 참조 데이터, 예비 부품 가용성 및 총 소유 비용 분석과 함께 제시합니다.
Shijiazhuang Hanjiu Technology Co., Ltd.는 업계에서 가장 널리 인정받는 벤치마크인 Danfoss OMP 시리즈와 전체 치수 및 성능 호환성을 달성하면서 중국의 선도적인 궤도 유압 모터 제조업체로 자리매김했습니다. 연간 생산량이 300,000대를 초과하고 전 세계 80여 개국에 유통되는 HANJIU는 신속한 기술 서비스와 광범위한 예비 부품 재고를 통해 구매 및 수명주기 비용을 크게 절감하면서 검증된 품질을 제공합니다.
키워드: HANJIU 궤도 모터, OMP 유압 모터, Danfoss OMP 호환, 저속 고토크 유압 모터, 제로터 궤도 모터, 건설 기계 유압 모터, 농업 기계 유압 모터, 유압 모터 예비 부품, 궤도 모터 씰 키트
제로터 모터라고도 알려진 궤도 유압 모터는 낮은 회전 속도에서 탁월한 토크 생성을 가능하게 하는 독특한 기계적 원리로 작동합니다. 핵심 메커니즘은 외부 톱니가 있는 별 모양의 내부 로터와 로터 톱니 수를 1개 초과하는 정밀 가공된 내부 톱니 프로파일을 갖춘 외부 고정자 링이라는 두 가지 주요 구성 요소로 구성됩니다.
작동 중에 고압 유압유가 모터로 유입되고 정밀 밸브 플레이트를 통해 로터-고정자 인터페이스 주위에 분배됩니다. 유압은 로터가 고정자 내에서 편심 궤도를 그리도록 강제하는 동시에 자체 축을 중심으로 회전합니다. 이 복합 궤도와 회전 운동은 주변을 따라 지속적으로 전진하는 일련의 팽창 및 수축 유체 챔버를 생성하여 수력 에너지를 부드럽고 강력한 샤프트 회전으로 변환합니다.
이 설계 아키텍처는 궤도 모터를 수많은 산업 분야에서 선호하는 선택으로 만드는 고유한 이점을 제공합니다. 최소 속도 요구 사항 없이 매우 높은 시동 토크; 전체 속도 범위에 걸쳐 부드럽고 맥동 없는 출력; 컴팩트한 중량 대비 출력 비율; 높은 방사형 및 축방향 샤프트 하중을 견딜 수 있는 능력; 양방향 작동 능력; 오염, 온도 변화, 높은 복귀 압력 등 극한의 작동 조건에서 입증된 내구성을 제공합니다.

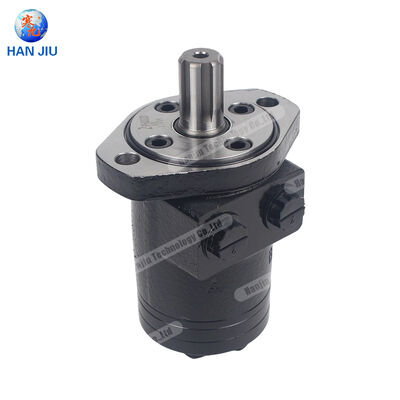

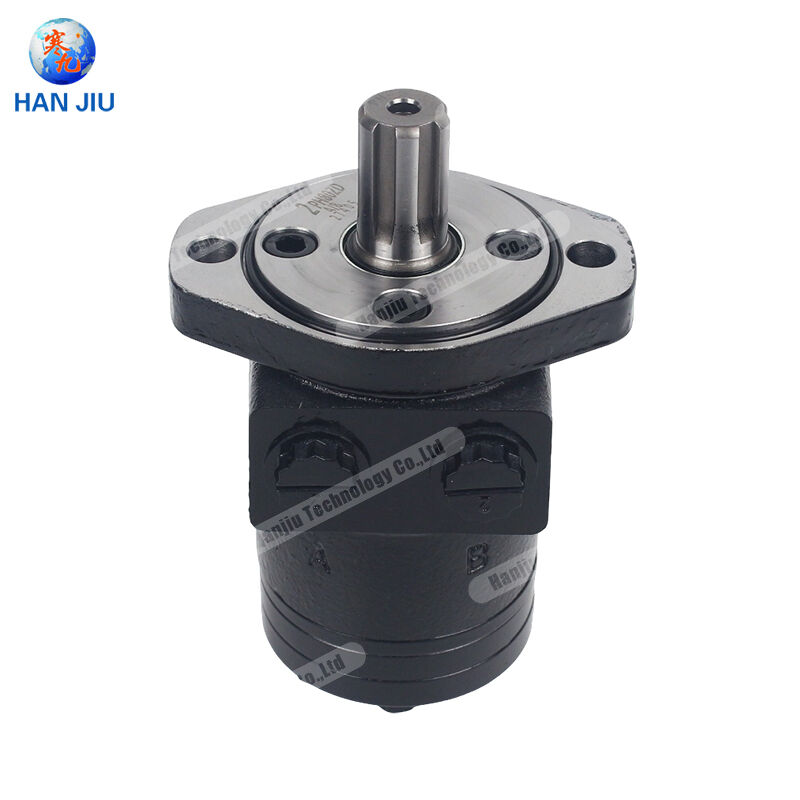

Danfoss OMP 시리즈는 40년 넘게 중형 궤도 유압 모터의 글로벌 표준으로 자리해 왔습니다. 타원형 장착 플랜지(A2 플랜지), 원통형, 스플라인형 및 테이퍼형 구성을 포함한 다양한 샤프트 옵션, 회전당 25~400cm3에 이르는 변위 범위를 특징으로 하는 OMP 시리즈는 전 세계 OEM 및 애프터마켓 채널에서 보편적으로 채택되었습니다.
OMP 설계의 주요 특징으로는 전체 속도 영역에 걸친 부드러운 작동 특성, 넓은 속도 범위에 걸친 일정한 작동 토크, 까다로운 부하 조건에 대한 높은 시동 토크, 외부 배수 연결이 필요 없는 높은 복귀 압력 허용 오차(고압 샤프트 씰 장착 시), 개방 루프 및 폐쇄 루프 유압 시스템 모두에 적합한 견고한 구조, 미네랄 오일, 생분해성 유체 및 내화성 유압 매체를 포함한 광범위한 유압 유체와의 호환성이 있습니다.
HANJIU OMP 시리즈는 Danfoss OMP 변위 스펙트럼에 대한 포괄적인 적용 범위를 제공하며 모든 응용 분야 요구 사항에 정확히 일치하는 14가지 모델을 제공합니다. 각 모델 지정은 회전당 입방 센티미터 단위의 공칭 기하학적 변위에 해당합니다.
| OMP 25 | OMP 32 | OMP 40 | OMP 50 | OMP 60 | OMP 80 | OMP 100 |
| 25.0cm³ | 32.0cm³ | 40.0cm³ | 48.6cm² | ~60cm³ | 77.8cm² | 97.3cm³ |
| OMP 125 | OMP 160 | OMP 200 | OMP 250 | OMP 315 | OMP 400 | OMP 500 |
| 120.2cm² | 157.2cm³ | 194.6cm³ | 240.3cm² | 314.5cm³ | 389.5cm² | 486.5cm³ |
다음 표는 모든 HANJIU OMP 시리즈 궤도 모터에 대한 전체 성능 데이터를 나타냅니다. 연속 정격은 정상적인 서비스 수명으로 지속적인 작동을 위한 매개변수를 정의합니다. 간헐 정격은 작동 시간의 10%를 초과하지 않는 단기 최대 부하에 적용됩니다.
| 모델 | 디스플레이 (cm²) | 속도(rpm) | 토크(Nm) | 전력(kW) | 압력(바) | 유량(L/분) |
| OMP 25 | 25.0 | 1600 | 33 | 4.5 | 100 | 40 |
| OMP 32 | 32.0 | 1560 | 43 | 5.8 | 100 | 50 |
| OMP 40 | 40.0 | 1500 | 52 | 7.0 | 100 | 60 |
| OMP 50 | 48.6 | 1230 | 93 | 10.0 | 140 | 60 |
| OMP 80 | 77.8 | 770 | 150 | 10.0 | 140 | 60 |
| OMP 100 | 97.3 | 615 | 190 | 11.0 | 140 | 60 |
| OMP 125 | 120.2 | 490 | 236 | 10.0 | 140 | 60 |
| OMP 160 | 157.2 | 383 | 302 | 10.0 | 140 | 60 |
| OMP 200 | 194.6 | 310 | 360 | 10.0 | 140 | 60 |
| OMP 250 | 240.3 | 250 | 380 | 8.5 | 140 | 60 |
| OMP 315 | 314.5 | 192 | 375 | 7.0 | 140 | 60 |
| OMP 400 | 389.5 | 155 | 435 | 6.0 | 140 | 60 |
| OMP 500 | 486.5 | 120 | 385 | 5.0 | 140 | 60 |
HANJIU OMP 시리즈의 최대 허용 작동 압력은 대부분의 제품 범위에서 연속 140bar 및 간헐적 175bar에 도달하며, 더 작은 변위 모델(OMP 25~OMP 40)은 연속 100bar 및 간헐적 140bar로 평가됩니다. 최대 속도 기능은 OMP 25의 경우 1600rpm에서 OMP 500의 경우 120rpm 범위로 변위에 반비례하므로 모든 응용 분야 크기에 걸쳐 최적의 전력 밀도를 보장합니다.
최대 토크 출력은 OMP 25의 경우 33Nm 연속에서 OMP 400의 경우 435Nm 연속으로 변위에 따라 직접적으로 확장됩니다. OMP 500은 이 기능을 385Nm 연속으로 더욱 확장합니다. 모든 모델은 일반적으로 정격 연속 토크의 80%~90%에 해당하는 높은 시동 토크를 나타내므로 대부분의 응용 분야에서 보조 시동 메커니즘이 필요하지 않습니다.
HANJIU OMP 시리즈(특정 지역에서는 BMP/BM1로 판매됨)는 모든 주요 치수 및 성능 매개변수에 걸쳐 Danfoss OMP 시리즈와 완벽한 호환성을 달성합니다. 다음 상호 참조 테이블을 사용하면 직접 대체가 가능합니다.
| 한지우 모델 | 댄포스 모델 | 한지우 BMP 코드 | 메모 |
| OMP 25 | OMP 25 | BMP 25 | 직접 교체, 모든 샤프트 옵션 |
| OMP 32 | OMP 32 | BMP32 | 직접 교체, 모든 샤프트 옵션 |
| OMP 40 | OMP 40 | BMP40 | 직접 교체, 모든 샤프트 옵션 |
| OMP 50 | OMP 50 | BMP 50 | 참조 11186729 크로스 매치 |
| OMP 80 | OMP 80 | BMP 80 | 농업과 건설에 인기 |
| OMP 100 | OMP 100 | BMP 100 | 신속한 배송을 위해 재고가 풍부함 |
| OMP 125 | OMP 125 | BMP 125 | 균형 잡힌 토크와 속도 성능 |
| OMP 160 | OMP 160 | BMP 160 | 높은 토크 산업용 애플리케이션 |
| OMP 200 | OMP 200 | BMP 200 | 참조번호 11185705 / 151-0615 |
| OMP 250 | OMP 250 | BMP 250 | 중장비 광업 및 임업 |
| OMP 315 | OMP 315 | BMP 315 | 최대 토크 OMP 변형 |
| OMP 400 | OMP 400 | BMP 400 | 참조 151-0618 교차 일치 |
| OMP 500 | 해당 없음 | BMP 500 | Danfoss OEM을 넘어 확장된 범위 |
모든 HANJIU 궤도 모터는 드롭인 호환성을 보장하기 위해 포괄적인 치수 검증, 압력 테스트 및 성능 검증을 거칩니다. 장착 플랜지 치수, 샤프트 구성, 포트 스레드 사양 및 전체 외피 치수는 Danfoss OEM 사양과 정확하게 일치하므로 기존 장비나 유압 시스템을 수정하지 않고도 직접 교체할 수 있습니다.
Danfoss 호환성 외에도 HANJIU OMP 시리즈 궤도 모터는 다음과 같은 국제적으로 인정받는 브랜드를 직접 대체할 수 있습니다.
● M+S 유압(불가리아) MP 및 HP 시리즈 궤도 모터
● Eaton Char-Lynn H 시리즈 저속 고토크 모터
● Parker/White Drive TC, TE 및 TB 시리즈 모터
● SAM Brevini BG 시리즈 궤도 모터
● Ross TRW MF 및 MG 시리즈 유압 모터
● Bosch Rexroth MGP 및 GXP 시리즈 제로터 모터
이러한 광범위한 브랜드 간 호환성으로 HANJIU는 궤도 모터 교체를 위한 보편적인 솔루션 제공업체로 자리매김하여 유통업체 및 유지 관리 시설의 재고 복잡성을 줄이는 동시에 원래 장비 제조업체에 관계없이 신속한 주문 처리를 보장합니다.
HANJIU는 전체 OMP 시리즈 제품 라인에 대한 교체 부품의 전체 재고를 유지하여 유지 관리 및 수리 작업이 지체 없이 진행될 수 있도록 보장합니다. 사용 가능한 예비 부품은 다음과 같습니다.
| 부품 설명 | 한지우 부품코드 | 애플리케이션 |
| 완전한 씰 키트(표준) | SK-OMP-성병 | 모든 OMP 모델, 표준 샤프트 씰 |
| 완전한 씰 키트(HPS) | SK-OMP-HPS | 모든 OMP 모델, 고압 샤프트 씰 |
| 제로터 세트(로터 + 고정자) | GS-OMP-XXX | 모델별, XXX를 변위로 대체 |
| 밸브 플레이트/분배기 | VP-OMP-STD | 표준 구성, 모든 모델 |
| 출력축(원통형 25mm) | OS-OMP-C25 | 표준 샤프트 옵션 |
| 출력축(원통형 1인치) | OS-OMP-C1 | 북미 표준 |
| 출력 샤프트(스플라인 1인치) | OS-OMP-S1 | 높은 토크 전달 옵션 |
| 니들 베어링 세트 | NB-OMP-세트 | OMPW 휠 모터 변형용 |
| 슬라이드 베어링 세트 | SB-OMP-세트 | 표준 베어링 구성 |
| 체크 밸브 카트리지 | 이력서-OMP-성병 | 체크 밸브가 통합된 모터의 경우 |
| 장착 플랜지 개스킷 | MF-OMP-A2 | A2 플랜지 타원형 패턴 가스켓 |
HANJIU OMP 궤도 모터와 정품 예비 부품을 구현하면 장비 수명 주기 전반에 걸쳐 측정 가능한 경제적 이점을 얻을 수 있습니다.
● 원래 Danfoss 장비에 비해 구입 비용이 35%~55% 절감되며 성능이나 서비스 수명은 저하되지 않습니다.
● 정밀하게 일치하는 씰, O-링 및 개스킷을 포함한 모든 키트를 사용하여 전체 씰 키트 교체 비용을 40%~60% 절감합니다.
● 전 세계 표준 배송 리드타임은 1~7일이며, 긴급 요구 사항에 대해서는 24시간 신속 파견을 통해 장비 가동 중지 시간을 최소화합니다.
● 순정 교체 부품의 일관된 가용성을 통해 모터 서비스 수명이 연장되어 장비 수명 주기 동안 총 소유 비용이 25~35% 절감됩니다.
● 자격을 갖춘 유압 엔지니어가 무료 기술 상담 및 문제 해결 지원을 제공하며 평균 응답 시간은 2시간 미만입니다.
HANJIU OMP 시리즈 궤도 모터는 높은 시동 토크, 컴팩트한 크기 및 까다로운 조건에서도 안정적인 성능을 활용하여 여러 산업 부문에 걸쳐 매우 다양한 응용 분야를 제공합니다.
건설 장비는 OMP 시리즈 궤도 모터의 가장 큰 응용 분야 중 하나입니다. 일반적인 설치에는 미니 굴삭기 및 컴팩트 로더용 스윙 드라이브, 스키드 스티어 로더 및 컴팩트 트랙 로더용 휠 드라이브 시스템, 포스트 홀 굴착기 및 기초 드릴링 장비용 오거 드라이브, 다용도 트럭 및 크레인 붐용 윈치 드라이브, 콘크리트 믹서 드럼 회전 시스템이 포함됩니다. OMP 50부터 OMP 200까지의 모델이 이 부문에서 우세하며 지속적인 토공 작업 및 자재 취급 작업에 필요한 토크와 내구성을 제공합니다.
현대 농업 장비는 콤바인 수확기 릴 및 오거 드라이브, 잔디 깎는 기계, 경작기, 포장기와 같은 트랙터 장착형 도구 동력, 중앙 피벗 관개 시스템 추진, 포도원 및 과수원 분무기 팬 드라이브, 가축 사료 믹서 왜건 드라이브 등의 기능을 위해 궤도 모터에 광범위하게 의존합니다. OMP 80, OMP 100 및 OMP 160 모델은 오염, 온도 변화 및 간헐적인 무거운 하중에 대한 저항이 필수적인 농업 응용 분야에 특히 적합합니다.
광산 부문에서 OMP 모터는 드릴링 장비 회전 헤드, 컨베이어 벨트 드라이브 및 지하 유틸리티 차량 견인 시스템에 전력을 공급합니다. 임업 장비는 통나무 집게 회전, 수확기 헤드 드라이브 및 포워더 크레인 관절을 위해 이러한 모터를 활용합니다. 해양 응용 분야에는 앵커 윈치 드라이브, 캡스턴 작동, 해치 커버 액추에이터 및 낚시 장비 배치 시스템이 포함됩니다. OMP 250, OMP 315 및 OMP 400을 포함한 더 큰 변위 모델은 이러한 까다로운 응용 분야에 필요한 상당한 토크 출력을 제공합니다.
산업 자동화 응용 분야에는 컨베이어 시스템, 혼합 및 혼합 장비, 회전식 인덱싱 테이블, 플라스틱 사출 성형 처리 및 섬유 기계가 포함됩니다. 특수 목적 설치에는 도로 청소부 브러시 드라이브, 공항 활주로 유지 관리 장비, 제설 송풍기 오거 및 배출 슈트 회전, 잔디 관리 기계 릴 드라이브 및 폐기물 관리 장비 압축 시스템이 포함됩니다. HANJIU OMP 시리즈는 거의 모든 저속, 고토크 유압 동력 요구 사항을 충족할 수 있는 다기능성을 제공합니다.
HANJIU Technology는 중국 허베이성 스자좡에 정밀 CNC 머시닝 센터, 자동화 조립 라인, 종합 테스트 장비를 갖춘 최첨단 제조 시설을 운영하고 있습니다. 품질 관리 시스템은 ISO 9001 표준 인증을 받아 일관된 제품 품질과 지속적인 프로세스 개선을 보장합니다.
● 모든 HANJIU 궤도 모터는 최대 정격 압력의 1.5배에서 100% 압력 테스트를 거쳐 하우징 무결성 및 씰 성능을 검증합니다.
● 성능 테스트를 통해 생산된 모든 장치에 대해 지정된 공차 내에서 출력 속도, 토크 및 체적 효율성을 확인합니다.
● 정밀 측정 장비를 사용한 치수 검사로 Danfoss 및 기타 OEM 사양과의 호환성 보장
● CE 마크 준수는 EU 시장으로 수출되는 모든 제품에 대한 유럽 기계 안전 지침 준수를 확인합니다.
● 모든 모터에는 정상적인 작동 조건에서 자재 및 기술 결함에 대해 12개월 보증이 제공됩니다.
글로벌 유통 네트워크는 80개 이상의 국가에 걸쳐 공인 딜러와 서비스 파트너를 포함하며 전략적 창고 위치를 통해 주요 시장에 신속한 배송을 보장합니다. HANJIU의 수출량은 매년 꾸준히 증가해 왔으며, 이는 제품 품질, 경쟁력 있는 가격 및 대응적인 서비스에 대한 해외 고객의 신뢰를 반영합니다.
특정 응용 분야에 적합한 HANJIU OMP 궤도 모터를 지정하려면 몇 가지 주요 매개변수를 고려해야 합니다. 선택 프로세스는 지정된 작동 압력에서 필요한 토크를 결정한 다음 결과적인 유량과 속도가 모터의 연속 정격 범위 내에 속하는지 확인하는 것으로 시작됩니다.
● 1단계: 적용 안전계수(일반적으로 1.2 ~ 1.5)를 포함하여 필요한 토크를 계산합니다.
● 2단계: 사용 가능한 시스템 압력 결정 및 모터 압력 등급 적합성 확인
● 3단계: 원하는 출력 속도와 선택한 변위에 따라 필요한 유량을 계산합니다.
● 4단계: 계산된 속도, 유량, 압력이 모두 연속 등급 내에 속하는지 확인합니다.
● 5단계: 설치 요구 사항에 맞게 샤프트 유형, 장착 플랜지 및 포트 구성을 선택합니다.
HANJIU Technology는 다양한 채널을 통해 포괄적인 기술 지원을 제공합니다. 업무 시간 중 직접 전화 상담; 기술 문의 이메일을 보내면 2시간 이내에 응답이 보장됩니다. 데이터시트, 설치 매뉴얼, 문제 해결 가이드를 포함한 온라인 문서; 복잡한 진단 상황에 대한 비디오 기술 지원; 주요 거래처 및 유통업체를 위한 현장 현장 서비스. 기술 지원 팀은 건설, 농업, 광업 및 산업 응용 분야 전반에 걸쳐 광범위한 실무 경험을 갖춘 자격을 갖춘 유압 엔지니어로 구성됩니다.
HANJIU OMP 시리즈 궤도 유압 모터는 전 세계 OEM 및 애프터마켓 애플리케이션에 대해 검증된 품질, 포괄적인 사양 범위 및 상당한 비용 이점의 강력한 조합을 제공합니다. HANJIU는 33Nm~435Nm의 연속 토크, 175bar의 압력 등급 및 Danfoss OMP 시리즈와의 완벽한 치수 호환성을 제공하는 14가지 변위 변형을 통해 저속, 고토크 유압 동력 요구 사항의 전체 스펙트럼을 해결합니다.
광범위한 예비 부품 가용성, 즉각적인 기술 지원 및 입증된 글로벌 유통 네트워크를 통해 HANJIU는 운영 신뢰성을 저하시키지 않고 조달 비용을 최적화하려는 장비 제조업체, 유압 유통업체 및 유지 관리 조직의 신뢰할 수 있는 장기 파트너로 자리매김하고 있습니다. 유압 기술이 더 높은 효율성과 더 스마트한 통합을 향해 계속 발전함에 따라 HANJIU는 제조 우수성에 대한 지속적인 혁신과 투자를 통해 궤도 모터 제품 라인을 발전시키기 위해 최선을 다하고 있습니다.
[1] 댄포스 전력 솔루션. 궤도 모터 유형 OMP, OMR 및 OMH 기술 정보 [520L0262 Rev DA]. 2014.
[2] 댄포스 전력 솔루션. OMP X 50 궤도 모터 데이터시트[참조 11186729]. 2023.
[3] 댄포스 전력 솔루션. OMP X 200 궤도 모터 데이터시트[참조 11185705]. 2023.
[4] 석가장한지우기술유한회사 HANJIU OMP 시리즈 궤도 모터 제품 카탈로그. 2024.
[5] Shijiazhuang Hanjiu Technology Co., Ltd. 모델 상호 참조 가이드: HANJIU 대 Danfoss, Eaton, M+S. 2024.
[6] ISO 9001:2015. 품질 경영 시스템 - 요구사항. 국제표준화기구.
[7] 지침 2006/42/EC. 기계 지침. 유럽 의회 및 이사회.
