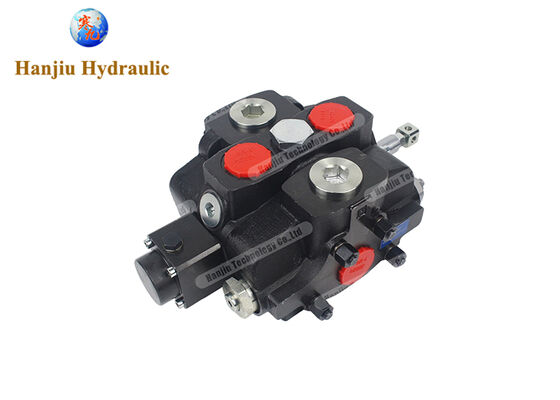

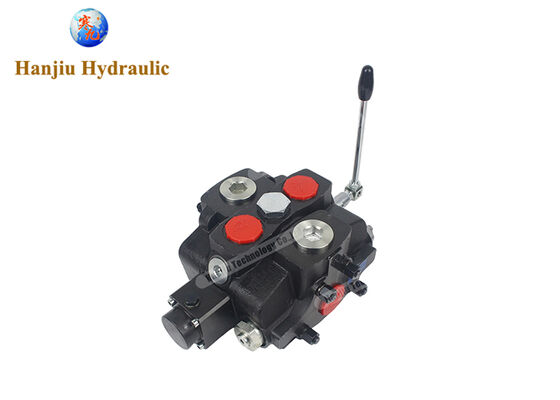

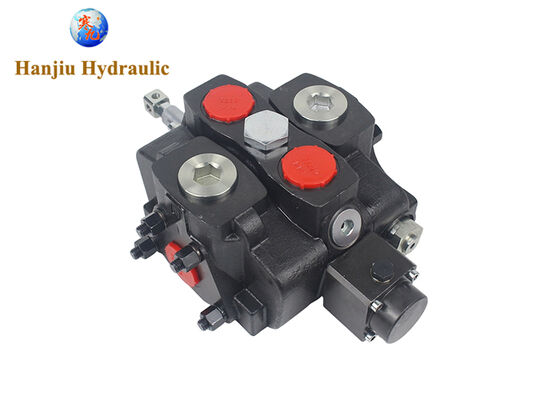

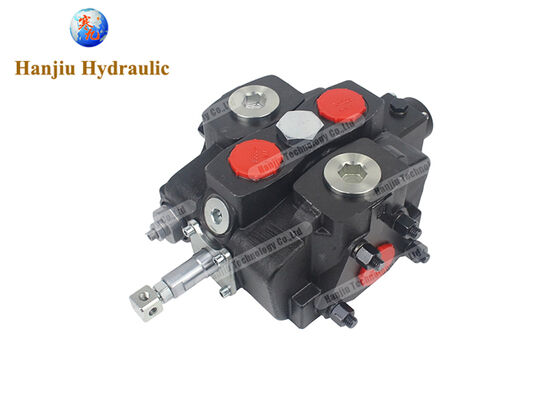

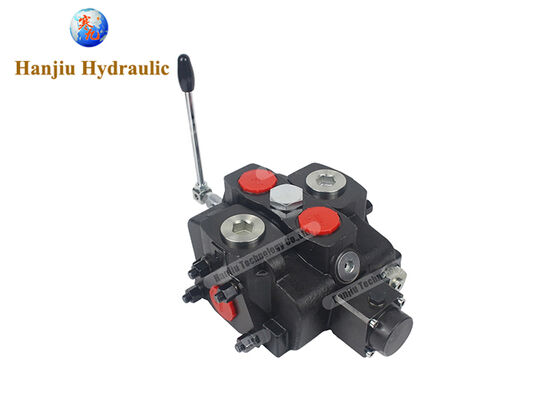

SD25/1 방향 제어 밸브, 3단, 중립 시 A B 닫힘, 240 LPM, 315 BAR



SD25/1 방향 제어 밸브, 3단, 중립 시 A B 닫힘, 240 LPM, 315 BAR





유량	240리터
스풀 수	1 스풀
입력부 밸브	측면 입구, 릴리프 밸브 포함
릴리프 밸브 설정 압력	315bar
입구 포트 크기	G1
스풀 유형	3단
핸들 측 배열	표준 핸들
스풀 캡 측 배열	3단 복동, 중립 시 A/B 닫힘
작동부 배열	표준 유형
작동 포트 크기	G3/4
출구부 유형	측면 출구
출구 포트 크기	G1













방향 제어 밸브 20-380L, 100 - 350 BAR





유압 방향 제어 밸브 – Walvoil, Hydrocontrol, Badestnost 및 기타 유럽 및 미국 브랜드와 완벽하게 호환

저희는 중국의 유압 방향 제어 밸브 전문 제조업체입니다. 저희 제품은 수동, 전기, 공압, 전기 유압, 전기 전기, 전자기 및 원격 제어를 포함한 다양한 제어 방식을 다룹니다. 유량은 20~300 L/min이며 압력은 최대 315 bar까지 도달할 수 있습니다.



SD 밸브	유량	최대 압력	스풀
SD 25	240L/Min / 63 GPM	315 BAR	1-12단
SDS 180	160L/Min / 42 GPM	315 BAR	1-12단
SDS 380	380L/Min / 100 GPM	315 BAR	1-12단
SD 4	45L/Min / 11.8 GPM	315 BAR	1단
SD 5	45L/Min / 11.8 GPM	315 BAR	1-7단
SD 45	45L/Min	315 BAR	1-7단
SD 55	45L/Min	315 BAR	1-7단
SD11	70 LPM / 19.6 GPM	315 BAR	1-5단
SD14	120 LPM / 31.5 GPM	315 BAR	1단
SD18	160 LPM / 42 GPM	315 BAR	1-4단





저희 유압 밸브는 Walvoil, Hydrocontrol, Badestnost와 같은 주요 이탈리아 및 유럽 브랜드와 완전히 대체하거나 호환될 수 있습니다. 건설 기계, 농업 기계, 항공 작업 플랫폼, 자재 취급 장비 및 산업용 차량을 포함한 다양한 응용 분야에 적합합니다.I. 유통업체, 장비 제조업체 및 수리점은 왜 저희에게서 구매해야 할까요?1. 유통업체: 높은 이윤과 빠른 재고 회전저희 유압 밸브는 유럽 및 미국 브랜드의 30%~50% 가격으로 유통업체에 충분한 이윤을 남깁니다. 유량은 20~380 L/min를 다루며, 단위 수는 1~12개 이상으로 확장 가능하여 경량 농업 기계부터 중장비 건설 기계까지 다양한 지원 요구 사항을 원스톱으로 충족합니다. 또한 OEM 맞춤 제작 서비스를 제공하여 독립 브랜드 구축을 지원하고 유통업체가 장기적인 고객 충성도를 구축하도록 돕습니다.2. 장비 제조업체(OEM): 조달 비용 절감 및 공급망 최적화장비 제조업체는 신뢰할 수 있고 일관된 매개변수와 안정적인 배송 시간을 갖춘 핵심 부품이 필요합니다. 저희 유압 밸브는 치수, 장착 플랜지, 포트 사양, 압력 등급 및 유량 곡선 측면에서 유럽 및 미국 브랜드와 완벽하게 호환되어 호스트 기계 설계를 수정하지 않고도 기존 구성을 직접 교체할 수 있습니다. 도면 기반 맞춤 제작을 지원합니다. 비표준 밸브 코어 기능, 특수 포트 위치, 다른 전압 솔레노이드 및 부식 방지 코팅은 필요에 따라 조정할 수 있습니다. 저희를 선택하면 조달 비용을 절감하고 공급망 응답 시간을 단축하며 수입 브랜드와 관련된 긴 대기 시간을 최소화할 수 있습니다.3. 수리 서비스 제공업체: 완벽한 부품 공급, 빠른 배송





수리 시장은 부품 조달의 어려움, 긴 리드 타임 및 불투명한 가격 책정에 가장 취약합니다. 저희는 씰링 키트, 밸브 코어 어셈블리, 스프링 어셈블리 및 전자석 코일을 포함한 쉽게 손상되는 부품을 완벽하게 공급합니다. 표준 제품은 7-15일 이내에 배송되며, 충분한 재고와 빠른 응답으로 수리업체가 장비 가동 중단 시간을 크게 줄일 수 있도록 돕습니다. 유럽 및 미국 브랜드의 긴(60-90일) 애프터 서비스 주기와 비교할 때 상당한 시간적 이점을 제공합니다.



II. 유럽 및 미국 브랜드와 비교했을 때 저희의 장점은 무엇인가요?



장점 1: 상당한 가격 이점, 뛰어난 비용 효율성



산업 클러스터 효과와 수직 통합된 공급망(주조, CNC 정밀 가공, 밸브 코어 연삭 및 통합 씰링 부품)을 통해 생산 비용이 유럽 및 미국 제조업체보다 훨씬 낮습니다. 동등한 성능의 유압 밸브는 품질을 저하시키지 않으면서 유럽 및 미국 브랜드의 30%~50% 가격으로 제공됩니다. 국내 유압 밸브 제품은 수입 브랜드와 동등한 기술력을 달성했으며, 비교할 수 없는 가격 이점을 제공합니다.



장점 2: 포괄적인 기술 매개변수 비교, 완벽한 상호 교환성



저희 유압 밸브는 압력 등급(최대 315 bar), 유량 범위(20~380 L/min), 단위 수(1~12개), 센터 위치 기능 측면에서 국제 브랜드와 완벽하게 호환됩니다. Walvoil, Hydrocontrol, Badestnost와 같은 브랜드의 해당 모델을 직접 교체할 수 있습니다. 예를 들어, Walvoil SD5 시리즈는 정격 유량이 45 L/min이고 압력이 315 bar이며 최대 7개 단위까지 사용할 수 있습니다. 저희의 해당 제품 매개변수는 완벽하게 호환됩니다.



장점 3: 포괄적인 제어 방식, 넓은 적용 범위







저희 제품은 수동, 전기, 공압, 전기 유압, 전기, 전자기 및 원격 제어를 포함한 다중 제어 방식을 지원합니다. 전기 유압 제어 방식은 전자 및 유압 기술의 장점을 결합하여 입력 전기 신호를 조절하여 밸브 코어 위치를 지속적으로 조절하여 유압 시스템의 압력과 유량을 정밀하게 제어하여 높은 제어 정확도가 필요한 정밀 유압 시스템에서 고정밀 작동을 보장합니다. 간단한 수동 작동부터 복잡한 원격 자동 제어까지, 저희는 일치하는 솔루션을 제공할 수 있습니다.





장점 4: 모듈식/일체형 구조 사용 가능, 유연한 적응성



모듈식 다방향 밸브는 빌딩 블록 설계를 채택하여 각 기능 모듈을 실제 요구 사항에 따라 유연하게 조합할 수 있습니다. 분해 및 재조립이 용이하며 강력한 기능을 제공하고 연결 추가 또는 감소를 용이하게 합니다. 일체형 다방향 밸브는 컴팩트한 구조, 높은 강성 및 우수한 밀봉 성능을 특징으로 하여 설치 공간이 제한된 응용 분야에 적합합니다. 두 구조 모두 릴리프 밸브, 보충 밸브 및 복합 밸브로 맞춤 제작하여 다양한 호스트 시스템의 요구 사항을 유연하게 충족할 수 있습니다.



장점 5: 짧은 배송 시간, 안정적인 공급



유럽 및 미국 브랜드는 종종 60-90일의 배송 주기를 가지며 글로벌 공급망 변동에 크게 영향을 받습니다. 중국의 잘 발달된 유압 부품 제조 생태계와 자체 안정적인 생산 능력을 활용하여 표준 모델은 7-15일 이내에 배송될 수 있으며, 대량 주문은 협상을 통해 신속한 생산을 위해 준비될 수 있습니다. OEM 제조업체의 경우 이는 생산 대기 시간 단축 및 시장 대응 능력 향상으로 이어집니다.



장점 6: 완벽한 인증, 원활한 수출



저희 제품은 ISO 9001 품질 경영 시스템 인증을 받았으며 CE와 같은 국제 표준을 충족하여 유럽, 북미, 동남아시아, 남미, 중동 및 아프리카를 포함한 글로벌 시장으로의 원활한 수출이 가능합니다. 중국의 유압 부품 산업 클러스터는 고도로 전문화된 공급망 시스템을 형성했으며, 고급 CNC 가공 센터, 열처리 라인 및 완전 유압 테스트 벤치를 보유하여 제품 치수 정확도와 기능 일관성을 보장합니다.



III. 유압 방향 제어 밸브의 주요 적용 분야



방향 제어 밸브는 유압 오일의 흐름 방향, 개폐 상태 및 유량 분배를 제어하는 유압 시스템의 "신경 센터"입니다. 다음과 같은 분야에서 널리 사용됩니다:



건설 기계:



굴삭기, 로더, 불도저, 로드 롤러, 크레인, 지게차, 텔레스코픽 지게차, 스키드 스티어 로더, 백호 로더, 트럭 장착 크레인, 붐 펌프 트럭, 콘크리트 믹서



농업 기계:



트랙터, 콤바인 하베스터, 베일러, 분무기, 비료 살포기, 잔디 깎는 기계, 파종기, 텔레스코픽 붐 농업 기계





항공 작업 산업 플랫폼:



가위 리프트, 관절 붐 리프트





자재 취급 장비: 지게차, 스태커, 팔레트 트럭, 리프팅 플랫폼, 윈치, 호이스트



산업용 차량: 위생 차량, 쓰레기 압축기, 청소기, 바닥 청소기, 광산 차량



임업 기계: 벌목 기계, 목재 수확기, 목재 파쇄기, 잡초 제거기



해양 기계: 갑판 기계, 조향 장치 시스템, 앵커 윈치



산업 자동화: 사출 성형기, 프레스, 공작 기계, 생산 라인 유압 시스템



IV. 유압 방향 제어 밸브의 올바른 사용법1. 선택 시 고려 사항





밸브를 선택하기 전에 다음 주요 매개변수가 호환되는지 확인하십시오:유량 일치:



밸브의 정격 유량은 시스템의 요구 유량의 1.1~1.2배 이상이어야 합니다(여유분 포함). 모든 액추에이터(유압 실린더, 모터)의 총 최대 유량 요구 사항을 계산하고 일치하는 밸브 사양을 선택하십시오. "저출력" 밸브를 피하십시오. 유량 부족은 밸브 과열, 누출 또는 액추에이터 작동 불량을 유발할 수 있습니다.압력 일치:







밸브의 정격 압력은 315 bar까지 도달할 수 있는 시스템의 최고 작동 압력 이상이어야 합니다.



제어 방식:



작동 방식(수동, 전기, 공압, 전기 유압 등)과 응답 속도 요구 사항을 명확하게 정의하십시오. 수동 제어는 간단한 작동 조건에 적합합니다. 전기 유압 비례 제어는 자동화 시스템에 적합합니다. 공압 제어는 방폭 환경에 적합합니다.



구조 형태: 설치 공간에 따라 일체형(컴팩트) 또는 분할형(유연한 확장) 설계를 선택하십시오.



중립 위치 기능: 연속적이고 충격 없는 전환을 보장하기 위해 중립 위치 기능 유형(예: 중립 위치 폐쇄, 중립 위치 언로딩, 중립 위치 압력 유지 등)을 확인하십시오.



포트 사양: 파이프라인 레이아웃을 용이하게 하기 위해 입출력 및 작동 포트(G 나사, UNF 나사, SAE 플랜지 등)의 사양과 방향을 확인하십시오.



2. 설치 요구 사항설치 전에 명목 압력, 명목 유량 및 스풀 밸브 기능이 유압 시스템 요구 사항을 충족하는지 확인하십시오. 설치 지점은 다음과 같습니다:



마운팅 플레이트와 브래킷은 평평해야 하며, 마운팅 나사의 조임력은 밸브 본체 뒤틀림을 방지하기 위해 균일해야 합니다.여러 개의 밸브 섹션이 있는 다방향 밸브의 경우, 양쪽 나사 막대가 지정된 토크(일반적으로 95~120 N·m)로 조여졌는지 확인하십시오. 불충분한 조임 토크는 밸브 섹션 간의 오일 누출을 유발합니다.



외부 밸브 작동 메커니즘을 설치할 때 스풀 밸브가 걸림 없이 자유롭게 움직이는지 확인하고 밸브 코어에 측면 힘이 가해지지 않도록 하십시오.심한 진동이 발생하는 기계에 설치할 때는 진동 감쇠 조치를 취해야 합니다.





입구(P), 리턴(T) 및 모든 작동 포트(A/B)를 올바르게 연결하십시오. 고압 오일이 리턴 포트를 통해 절대 유입되지 않도록 하여 밸브 본체 손상을 방지하십시오.



시스템 배관은 압력 손실 증가와 시스템 과열을 방지하기 위해 너무 얇거나 길지 않아야 합니다.



밸브 근처에서 용접 작업을 수행하는 경우, 용접 스패터가 O-링, 더스트 링 및 스풀 밸브의 노출된 부분을 손상시키지 않도록 하십시오.



3. 유압 오일 요구 사항



작동유는 깨끗해야 하며, 여과도는 10 μm를 초과하지 않아야 합니다. 유압유의 최고 오염 수준은 ISO 4406 19/16 이상이어야 하며, 점도 범위는 10~400 mm²/s이고 온도는 -20°C ~ +80°C로 제어되어야 합니다.



4. 일상 작동 및 유지 보수



정기적으로 오일 레벨과 청결도를 확인하여 불순물이 밸브의 오리피스나 틈새를 막아 걸림을 유발하지 않도록 하십시오.



장비 작동 조건에 따라 500~1000시간마다 유압 오일과 필터 엘리먼트를 교체하십시오.



장비를 장기간 사용하지 않을 때는 주기적으로 장비를 시동하고 밸브를 여러 번 작동시켜 밸브 코어 걸림을 방지하는 것이 좋습니다.







V. 일반적인 문제 해결 및 수리 방법



1. 스풀 밸브가 재설정되지 않거나 위치가 부정확함





가능한 원인 | 해결책



리셋 스프링 변형 | 리셋 스프링 교체

위치 스프링 변형 | 위치 스프링 교체

위치 슬리브 마모 | 위치 슬리브 교체





밸브 본체와 스풀 밸브 사이의 오염 | 밸브 본체와 스풀 밸브 청소



외부 제어 메커니즘의 유연성 부족 | 제어 메커니즘 조정 및 연결 나사 재조임



• 4. 스풀 밸브가 중립 위치에 있을 때 작동 메커니즘이 눈에 띄게 가라앉습니다.
• 가능한 원인 | 해결책
• 리버싱 밸브 본체 양쪽 끝의 O-링 노후화 또는 손상 | O-링 교체
• 밸브 본체 접촉면 사이의 O-링 손상 | O-링 교체
• 다방향 밸브의 양쪽 나사 조임 토크 부족 | 지정된 토크(약 120 N·m)로 재조임
• 3. 안전 밸브 압력 조절 불안정 또는 불가





가능한 원인 | 해결책



• 4. 스풀 밸브가 중립 위치에 있을 때 작동 메커니즘이 눈에 띄게 가라앉습니다.
• 파일럿 밸브 마모 | 파일럿 밸브 교체
• 잠금 너트 풀림 | 파일럿 밸브 조임
• 메인 밸브 코어의 손상 오리피스 막힘 | 메인 밸브 코어 청소하여 손상 오리피스 제거



풀 오작동(오일 공급 부족) 유압 펌프 오버홀

• 4. 스풀 밸브가 중립 위치에 있을 때 작동 메커니즘이 눈에 띄게 가라앉습니다.
• 가능한 원인 해결책
• 마모로 인한 밸브 본체와 스풀 밸브 사이의 간극 증가 수리 또는 스풀 밸브 교체
• 스풀 밸브 정렬 불량 스풀 밸브 정렬 확인
• 콘 밸브의 마모 또는 오염 콘 밸브 교체 또는 오염 물질 제거.
• 5. 다방향 밸브 오작동(느리거나 작동 없음)



문제 해결 방향 해결책

• 유압 오일 오염 또는 막힘 다방향 밸브를 철저히 청소하고 필터 교체
• 내부 밸브 코어 또는 씰 마모 손상된 부품 교체
• 유압 오일 열화 기존 오일 완전히 배출하고 표준에 맞는 새 오일 주입
• 솔레노이드 밸브 오작동(전기 제어 밸브) 솔레노이드 밸브 코일 및 회로 확인; 필요한 경우 솔레노이드 밸브 교체



높은 주변 온도 고온이 밸브에 미치는 영향을 피하기 위해 작업 조건 개선

• 2차 릴리프 밸브 풀림 또는 스로틀 오리피스 막힘 2차 릴리프 밸브 확인 및 스로틀 오리피스 분해 및 청소.
• 6. 유지 보수 팁
• 유지 보수 전에 예비 점검을 수행해야 합니다. 유압 오일이 깨끗한지, 오일 레벨이 정상인지, 다방향 밸브 외부에 명백한 손상이나 누출이 있는지 확인하십시오.
• 분해 및 청소 후 모든 밸브 코어, 씰 및 스프링의 상태를 확인하십시오. 손상된 부품은 용접하거나 직선화해서는 안 되며 교체해야 합니다.
• 전기 유압/전기 유압 밸브의 경우 솔레노이드 밸브 및 관련 회로가 제대로 작동하는지 확인하십시오.
• 내부 손상이 심한 경우 시스템 안전을 위해 다방향 밸브 전체를 교체하는 것이 좋습니다.
• 밸브 성능을 공장 설정으로 복원하기 위해 유지 보수 중에 노후된 씰을 교체하는 것이 좋습니다.



VI. 유통업체, 장비 제조업체 및 유지 보수 서비스 제공업체를 위해 어떤 문제를 해결해 드릴 수 있나요?

• 유통업체를 위해 해결해 드릴 수 있는 문제:
• 안정적인 상품 공급과 경쟁력 있는 가격을 제공하여 현지 시장에서 가격 우위를 확보할 수 있도록 합니다.
• OEM 브랜드 및 맞춤형 브랜딩을 지원하여 브랜드 가치를 구축하도록 돕습니다.
• 제품 카탈로그, 기술 데이터 및 시장 지원을 제공하여 시장을 신속하게 개척하도록 돕습니다.
• 표준 모델의 충분한 재고로 소규모 및 중규모 주문의 빠른 배송 요구 사항을 충족합니다.





애프터 서비스 기술 팀은 항상 온라인으로 고객 선택 및 기술 질문에 답변하는 데 도움을 드립니다.





장비 제조업체(OEM)를 위해 해결해 드릴 수 있는 문제:



• 핵심 부품의 조달 비용을 절감하고 전체 기계의 이윤을 증대시키는 데 도움을 줍니다.
• 크기와 성능 면에서 이탈리아 브랜드와 완벽하게 호환되는 대안을 제공하여 설계 수정이 필요 없습니다.
• 유량 범위 20~380 L/min, 1~12개 단위의 유연한 구성으로 다양한 호스트 요구 사항을 정확하게 충족합니다.
• 소량 맞춤 제작이 가능하며, 제공된 도면에 따라 비표준 구성을 처리할 수 있습니다(특수 밸브 코어 기능, 비표준 오일 포트, 다른 전압의 전자석, 특수 코팅 등).
• 안정적인 공급 및 예측 가능한 배송 시간(표준 제품 7-15일 이내 배송)으로 공급망 변동으로 인한 생산 일정에 영향을 받지 않습니다.





시스템 매칭 및 현장 시운전 지원을 제공하여 설치 후 안정적인 작동을 보장합니다.



•  수리 서비스 제공업체를 위해 해결해 드릴 수 있는 문제:
• 부품 대기 시간 단축 – 표준 제품 7-15일 이내 배송으로 장비 가동 중단으로 인한 손실을 크게 줄입니다.
• 씰링 키트, 밸브 코어 어셈블리, 스프링 어셈블리 및 전자석 코일을 포함한 쉽게 손상되는 부품의 완전한 세트를 제공하여 원스톱 솔루션을 제공합니다.
• 기술 팀이 문제 해결 지원 및 수리 지침을 제공하여 서비스 효율성을 향상시킵니다.
• 투명한 가격 책정, 완벽한 부품 공급 및 적시 응답으로 최종 고객들 사이에서 좋은 평판을 구축하도록 돕습니다.
• VII. 중국에서 저희에게 구매해 주셔서 감사합니다.





저희는 허베이성 스자좡시에 위치하고 있으며, 유압 밸브 R&D 및 생산 분야에서 다년간의 경험을 가진 유압 방향 제어 밸브 전문 제조업체입니다. 주요 제품은 다음과 같습니다:



• 유압 방향 제어 밸브(다방향 방향 밸브) – 수동, 전기, 공압, 전기 유압, 전기 전기, 전자기 및 원격 제어 옵션이 있으며, 일체형 또는 분할형 옵션이 있습니다. 유량은 20~380 L/min이며, 압력은 최대 315 L/min입니다. bar
• 유압 모터(OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT 등)
• 전체 유압 스티어링 기어 시리즈(101S/OSPC/OSPB/HKUS/BZZ-B 등)
• BK10 시리즈 정적 습식 유압 브레이크





중국 공장에서 직접 소싱하면 다음과 같은 이점을 얻을 수 있습니다:





경쟁력 있는 공장 가격 – 중간 마진 제거



• 전문 기술 지원 – 선택부터 설치까지 완벽한 지원
• 안정적인 공급 보장 – 자체 생산 라인 + 성숙한 공급망
• 유연한 맞춤 제작 기능 – 제공된 도면에 따른 처리, OEM 맞춤 제작
• 저희 제품은 전 세계 여러 국가 및 지역으로 수출되며, 건설 기계, 농업 기계, 항공 작업 플랫폼, 임업 기계, 해양 기계 및 기타 분야에서 널리 사용되며 고객의 신뢰를 받고 있습니다.





전 세계 유통업체, OEM 제조업체 및 서비스 제공업체가 중국 공장을 방문하여 협력을 논의하는 것을 환영합니다. 샘플 테스트, 기술 상담 또는 대량 구매가 필요하든, 전문적인 태도와 고품질 제품으로 서비스를 제공할 것입니다.



• 제품 카탈로그와 가격을 받으려면 지금 문의하십시오!
• 최신 제품 사양, 선택 가이드 및 가격 정보는 영업 담당자에게 직접 문의하여 공식 제품 설명서 및 이용 약관을 받으십시오.
