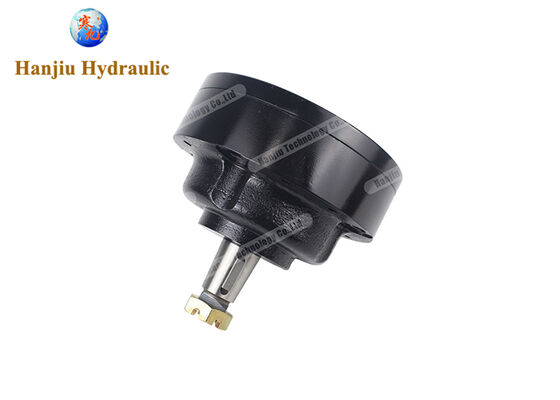

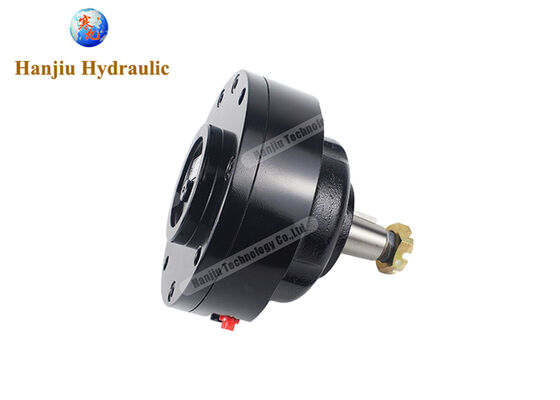

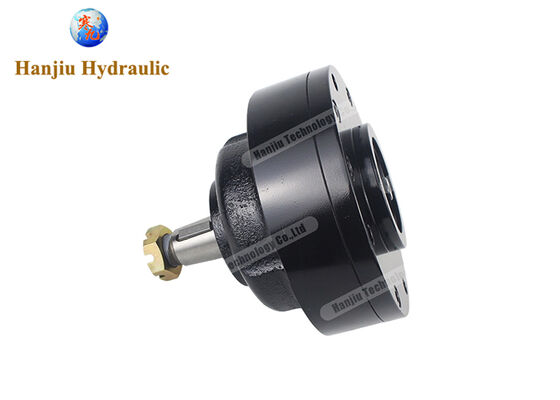

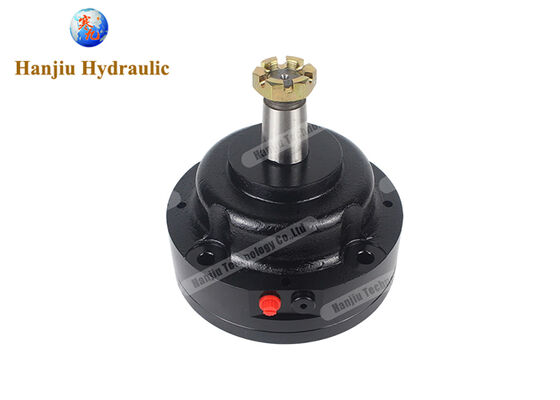

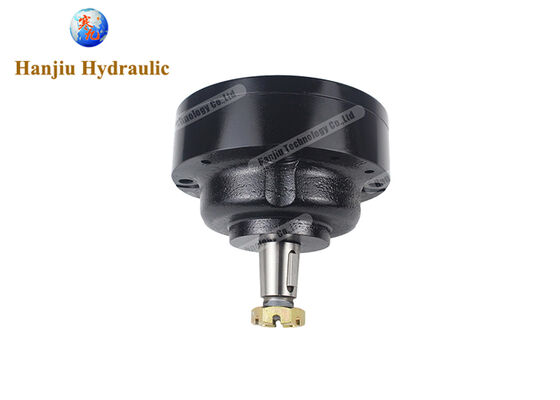

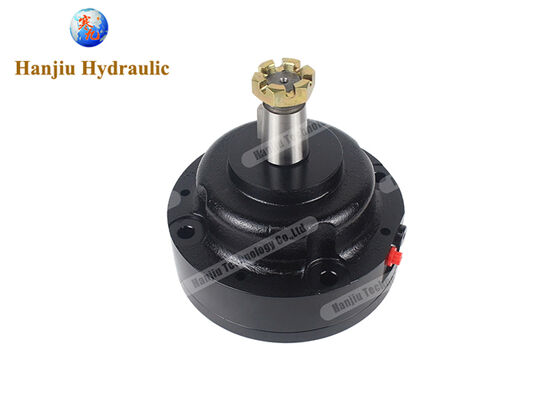

BK10 시리즈 정적 습식 유압 브레이크 – 오비탈 유압 모터를 위한 전문적인 제동 솔루션

BK10 시리즈 정적 젖은 수압 브레이크 궤도 수압 모터에 대한 전문 브레이킹 솔루션

BK10 시리즈 정적 수건 브레이크는 수압 오비트 모터에 특별히 설계된 바퀴 측면 브레이킹 솔루션입니다.농업용 기계 (작작기, 트랙터 등), 산림 기계, 포크리프, 그리고 바퀴 장착이 필요한 다른 저속 이동 장비.

이 브레이크 시리즈는 스프링 로딩, 수압적으로 풀린 작동 모드를 사용하고 정적 브레이크 잠금 기능을 갖추고 있습니다. 유럽과 미국에서 제조 된 유사한 제품을 완전히 대체 할 수 있습니다.실제 부하를 유지하고 비상 정지 기능을 필요로 하는 애플리케이션에서 특히 잘 작동합니다..

I. BK10의 올바른 사용

1설치 지점

BK10 시리즈 브레이크는 휠 사이드 드라이브를 위해 설계되었습니다. 설치 전에 호스트 시스템 매개 변수가 선택한 모델과 일치하는지 확인하십시오.설치 도중 다음 점 들 을 주의 해야 합니다.:

수압 회로 연결: 브레이크에는 두 개의 브레이크 풀 포트 (7/16-20UNF O-ring 인터페이스) 가 있으며, 하나는 오일 입구, 다른 하나는 출공 공기 또는 외부 브레이크 액체에 연결됩니다.

오일 드레인 포트 요구 사항: 오일 드레인 포트에서의 최대 압력은 0.05 MPa를 초과해서는 안됩니다.오일 탱크에 별도의 환전 선이 있어야 하며 환전 오일 선과 병행하여 연결되어서는 안 됩니다.그렇지 않으면 과도한 역압으로 인해 브레이크가 완전히 풀리지 않거나 밀폐가 손상 될 수 있습니다.

연결 플랜지: 플랜지 사양은 Φ101.6×12.7mm, 플랜지 피치 원 Φ177.8mm, 및 4×Φ13mm 장착 구멍입니다. 설치 중에,지정된 볼트 꽉 띠는 토크를 사용 하 고 스레드 잠금 접착제를 적용.

샤프트 연장 연결: 출력 샤프트는 Ø38 톱니 샤프트 (1:8) 이며, 7.96×7.96×31.75mm 평면 키가 장착되어 있습니다. 설치 중에 샤프트 및 부하 적합성 정확성을 보장합니다.

브레이크 챔버 충전: 설치 전에 필요에 따라 브레이크 챔버에 수압 기름을 첨가합니다. 윤활유 부피는 약 100 ~ 120cm3입니다.브레이크 패드가 기름으로 윤활한 상태로 있는지 확인.

2시스템 구성

BK10는 스프링 로딩 브레이킹 및 수압 방출 원리를 사용 합니다. 차량의 정상적인 작동 동안 압력유는 브레이크에 공급 됩니다.브레이크 패드를 분리하고 브레이크를 풀기 위해 스프링 힘을 극복차량이 멈추거나 시스템이 압력을 잃으면 스프링 힘은 자동으로 브레이크 패드를 다시 함께 누르며 정적 브레이크 잠금을 달성합니다.이 설계는 기기가 갑작스러운 수압 시스템 고장 경우에도 자동으로 브레이크 할 수 있도록 보장합니다., 진정한 부하 유지 및 비상 정지 기능을 제공합니다.

사용 전에 브레이크 라인에서 공기가 정화되어야 합니다. 출혈 방법: 마스터 실린더에서 가장 멀리 있는 브레이크에서 시작하여 출혈 나사들을 순차적으로 풀어야 합니다.흐르는 기름에 공기 거품이 나타나지 않는 한 브레이크 페달을 여러 번 반복해서 누르면- 그럼 피가 나오는 나사를 꽉 잡아.

3사용 주의 사항

브레이크를 풀기 위한 최소 수압은 2.8 MPa이며, 브레이크 시스템의 최대 작동압은 21 MPa를 초과해서는 안 된다.

최대 브레이크 속도는 300 rpm입니다. 저속 이동 장비에 적합합니다. 이 속도를 초과하지 마십시오.

브레이크를 가동하기 전에 오일 수준이 오일 부족으로 인한 브레이크 패드의 건조 마찰을 피하기 위해 충분하는지 확인하십시오.

장시간 사용되지 않는 경우, 기기를 주기적으로 켜고, 피스톤 막아지기 위해 브레이크를 여러 번 작동하도록 하는 것이 좋습니다.

II. 일반적인 문제 문제 해결 및 복구 방법

1브레이크 고장 또는 불충분한 브레이킹 힘

가능한 원인은: 제어 피스톤이 부러지거나 더럽기 때문에 막혀있거나, 브레이크 라인 누출이나 막힘으로 인해 브레이크 액체의 공급이 부족하고, 브레이크 액체의 압력이 감소하는 경우브레이크 패드의 과도한 마모.

문제 해결 방법: 브레이크 라인을 누출 여부를 확인하고 브레이크 시스템 압력이 2.8MPa 방출 압력에 도달했는지 확인합니다. 라인이 정상이라면,제어 피스톤을 해체하고 청소합니다., 부러를 제거하거나 재구성.

수리 조치: 마른 브레이크 패드를 교체하고, 밸브 부체를 청소하고, 밀폐기를 교체하고, 선 연결 장치를 수리하거나 교체합니다.

2브레이킹 후 풀지 못하거나 느리게 풀지 못함

가능한 원인은: 배수구에서 과도한 반압, 조절액의 압력이 부족, 제어 피스톤이 막혀 있거나 직사각형 반지가 마비되어 있습니다.반전 흐름에 어려움을 초래하는 오염된 브레이크 액체.

문제 해결 방법:

1배수 선이 오일 탱크로 개별적으로 돌아가는지 확인하고 배수 포트 압력이 ≤0.05MPa인지 확인합니다. 시스템 방출 압력이 2.8MPa에 도달하는지 확인합니다.브레이크 액체의 청결과 점착성을 확인합니다..

수리 조치: 별도의 배수선을 설치하고, 제어유 압력을 지정된 값으로 높이고, 밸브 코어를 청소하고, 밀폐를 교체하고, 브레이크 액체를 교체합니다.

3외부 브레이크 누출

가능한 원인: 플러그, 입구/출구 포트 또는 밸브 커버의 관절에 있는 밀폐의 노화 또는 손상.

문제 해결 방법: 누출 위치를 시각적으로 검사하고 기름 누출의 징후를 관찰하십시오.

수리 조치: 해당 밀폐를 교체하고 연결 볼트를 다시 단단히 잡습니다.

4브레이킹 도중 진동 또는 비정상적인 소음

가능한 원인은: 제동 통의 둥글성 허용 이상; 느슨한 제동 마찰 패드; 느슨한 장착 플랜지.

문제 해결 방법: 브레이크 드럼의 둥글함을 확인하고 필요한 경우 톱니바퀴로 조정하십시오. 느슨한 마찰 패드를 확인하십시오. 브레이크 뒷판의 단단함을 확인하십시오.

수리 조치: 마찰판을 다시 찌르거나 교체하십시오. 느슨한 플랜지 볼트를 꽉 잡아주세요.

5수리 팁

해체 및 청소 후 모든 밀폐 및 피스톤의 상태를 확인합니다. 브레이크 부품은 용접되거나 정렬되어서는 안되며 교체해야합니다.고장 된 봉쇄를 수리 중에 교체하여 브레이크 성능이 공장 설정으로 복원되도록 권장합니다.. 내부 손상이 심하면 안전성을 위해 완전한 교체가 권장됩니다. 해체가 필요한 경우 순차적인 해체 및 조립을 위해 제품 도면을 참조하십시오.

III. 유통업체에 관한 제품 장점

1높은 수익률과 강력한 시장 경쟁력

BK10 시리즈 정적 젖은 브레이크는 국제 제품과 직접 경쟁하지만 상당한 가격 우위를 제공합니다.합리적 인 공장 가격 제도 는 유통업체 들 에게 풍부한 이익 이익 을 제공한다유럽과 미국 브랜드와 비교할 수 있는 제품 성능이 있어 유통업체가 치열한 시장 경쟁에서 돋보이는 데 도움이 됩니다.

2급속한 재고 매출 및 단일 조달

이 제품은 오비트 모터 매칭 요구 사항의 대다수를 다루는 두 개의 토크 사양 ∼BK10-1 (1150Nm) 및 BK10-2 (1700Nm) 에서만 제공됩니다.간소화 된 사양은 재고 압력을 줄여줍니다., 더 적은 자본 취업, 더 높은 매출 효율성.

동시에, 우리는 또한 오비트 수압 모터 (BMM/BMP/BMR/BMH/BMSY/BMT/BMV 시리즈, 등) 를 공급 할 수 있습니다.조달 및 물류 비용을 크게 줄이는 것.

3신속한 판매 후 대응 및 포괄적인 기술 지원

유럽과 미국 브랜드의 긴 판매 후 순환과 복잡한 수리 프로세스와 비교하면 빠른 판매 후 서비스와 원품 부품의 신속한 공급을 제공합니다.우리의 성숙한 제품 구조, 편리한 수리 및 매우 교환 가능한 부품은 판매 후 유지 보수 비용과 유통업체에 대한 고객 서비스 압력을 크게 줄입니다.

4전수 수출 인증 및 품질 보장

우리의 제품은 SGS 권위있는 인증 감사를 통과하고 CE / ISO와 같은 수출 표준을 준수하며 전 세계 많은 국가와 지역에 판매됩니다. 품질은 보장됩니다.그리고 수출은 방해받지 않습니다..

5안정적인 공급망과 통제 가능한 배달 시간

원천 생산 공장으로서, 우리는 안정적인 생산 능력과 포괄적인 품질 관리 시스템을 가지고 있습니다.공급 부족에 대한 우려를 없애고 최종 고객 주문을 적시에 전달하는 것.

IV. 어떤 문제들을 해결해 줄 수 있나요?

유통업체시장에 빠르게 접근할 수 있도록 도와줍니다.

가장 필요한 것은 경쟁력 있는 제품, 안정적인 공급, 그리고 상당한 수익률입니다.기존 고객 자원을 직접 변환안정적인 공급, 경쟁력 있는 가격, 그리고 포괄적인 사후 지원을 제공하여 고객 충성도와 재구매율을 높이는 데 도움이 됩니다.OEM 사용자 정의는 또한 자신의 브랜드를 구축하기위한 필요를 충족하도록 지원됩니다..

OEM 제조업체비용 절감과 효율성 향상에 도움이 됩니다

가장 필요한 것은 신뢰할 수 있고, 매개 변수와 일치하고,BK10 시리즈 설치 차원은 산업 표준에 적합하며 다양한 궤도 모터와 바퀴 측면 드라이브 시스템과 직접 일치 할 수 있습니다.. 우리는 마운팅 플랜지와 샤프트 연장 유형에서 오일 포트 구성에 이르기까지 그림에 기반한 사용자 정의를 지원합니다. 모든 것이 필요에 따라 조정 될 수 있습니다.우리를 선택하면 조달 비용을 줄일 수 있습니다., 공급망 레이아웃을 최적화하고 적시에 기술 지원과 판매 후 보증을 제공합니다. 선택 단계에서 우리는 이동과 같은 주요 매개 변수를 결정하는 데 도움을 줄 수 있습니다.플랜지, 셰프트 연장, 그리고 기름 포트 올바른 조화를 보장.

수리 서비스 제공자✅ 수리 를 보다 효율적 으로 하는 것

수리 시장은 부품 공급의 어려움, 긴 납품 시간 및 불투명한 가격에 대해 가장 우려하고 있습니다. BK10 시리즈 브레이크는 간단한 구조를 가지고 있으며 수리하기가 쉽습니다.우리는 예비 부품의 완전한 재고와 자세한 수리 지침을 가지고 있습니다., 풍부한 재고와 빠른 배달. 표준 부품에서 밀폐 부품까지, 우리는 한 장의 가게를 제공 하 고, 크게 수리 대기 시간을 줄이고 최종 고객의 만족도를 향상.

최종 사용자를 위해안전 하고 신뢰 할 수 있으며 걱정 과 노력 이 필요 하지 않습니다

BK10는 최적화된 디스크 브레이크 패드와 스프링 로딩 디자인을 사용하여 안정적인 브레이킹과 긴 서비스 수명을 보장합니다. 출력 샤프트는 두 끝에서 동일한 중량 롤러 베어링을 사용합니다.더 큰 방사선 부하 용량을 제공항공 작업 플랫폼이나 농업 기계에 사용하든, BK10는 장비에 대한 신뢰할 수 있는 정적 제동 보호 기능을 제공합니다.

V. 중국에서 우리에게서 구매하는 것을 환영합니다

우리는 중국에서 전문적인 수압 브레이크 제조업체입니다. 연구 개발 및 완전 수압 브레이크 생산에 대한 오랜 경험을 가지고 있습니다.우리의 제품은 SGS / ISO와 같은 국제 인증을 통과했습니다.우리의 주요 제품은 다음과 같습니다:

BK10 시리즈 정적 수압 브레이크 (BK10-1 토크 1150Nm / BK10-2 토크 1700Nm)

오비트 수압 모터 전체 시리즈 (BMM/BMP/BMR/BMH/BMSY/BMT/BMV 등, 8~800cc/rev의 배압)

전체 수압 스티어링 기기 시리즈 (101S/OSPC/OSPB/HKUS/BZZ-B 등)

지원 밸브 제품

중국에 있는 우리 공장으로부터 직접 공급을 받음으로써, 당신은: 경쟁력 있는 공장 가격, 전문적인 기술 지원, 그리고 안정적인 공급 보증을 받게 될 것입니다.우리의 제품은 세계 여러 나라와 지역으로 수출되고 건설 기계에 널리 사용됩니다, 농업 기계, 항공 작업 플랫폼, 산림 기계, 해상 기계 및 기타 분야, 높은 고객 신뢰를 누리고 있습니다.

우리는 글로벌 유통업체, OEM 제조업체 및 서비스 제공자를 환영합니다 중국에 있는 우리의 공장을 방문하여 협력을 논의합니다.또는 대용량 구매, 우리는 전문적인 태도와 고품질 제품으로 당신을 봉사합니다.

제품 카탈로그와 가격을 받으려면 지금 연락하세요!공식 제품 설명서 및 약관을 얻기 위해 판매 직원과 직접 연락하십시오..
