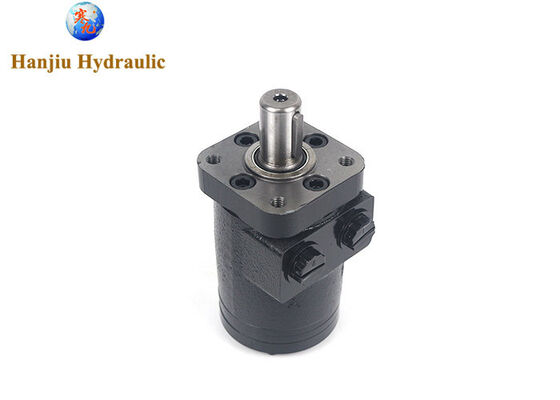

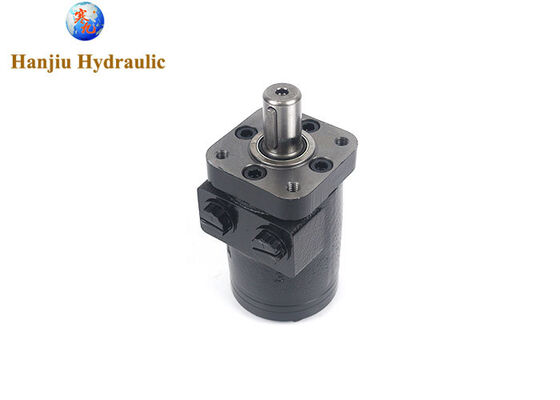

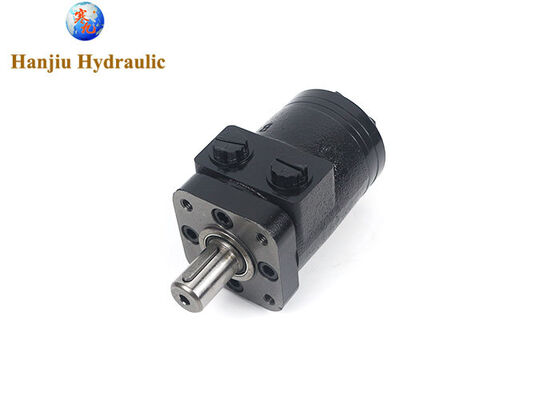

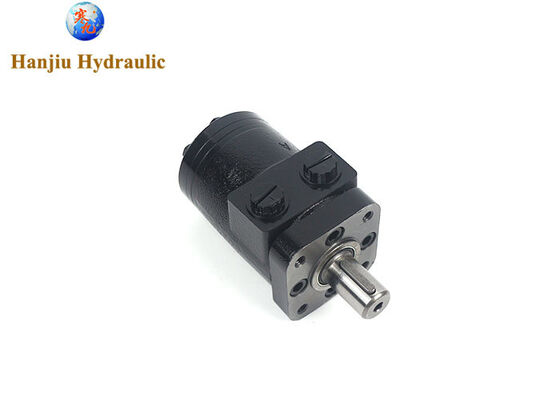

오비탈 모터 BMPH-50-H4-R-S, 50CC 유압 모터 사각 플랜지, 1인치 우드러프 키

1설치 준비

설치 전 철저 한 준비 는 후속 고장 을 피 하는 열쇠 이다. 첫째, 검사 를 수행: 1. 모터 궤도 BMP/BMPH 상태 를 검사 한다.모터 출력 샤프트와 장착 플랜지가 충돌 손상을 보이지 않는 확인. 밀폐가 손상되지 않고 변형되지 않았는지 확인합니다. 운송 손상이 발견되면 즉시 판매 후 지원을 문의하십시오.플랜지 장착 표면 및 샤프트 연결 포인트의 잔해. 설치 후 불규칙한 접촉점으로 인한 힘의 불균형 분포를 방지하기 위해 모래 페이퍼로 부드러운 표면.

도구 와 소모품 은 미리 준비 해야 한다. 호환 되는 토크 래인치, 헥스 키, 밀폐물, 깨끗한 수압 기름, 그리고 털 없는 천 을 준비 한다.설치 환경이 건조하고 깨끗한지 확인특히 들판이나 건설 현장과 같은 야외 환경에서 오염 물질이 엔진 내부로 들어가는 것을 막기 위해 일시적인 먼지 보호 시설을 설치하십시오.

2설치 절차

첫 번째 단계는 플랜지 위치 및 고정입니다. 장착 구멍이 완벽하게 정렬되어 있는지 확인하여 모터 궤도 BMP / BMPH의 장착 플랜지와 장비 작업 스테이션 플랜지를 정렬하십시오.타격으로 정렬을 강요하지 마십시오먼저 4-6 개의 위치 볼트를 손으로 단단히 매십시오 (장비 설명서에서 지정된 고강성 볼트를 사용하십시오).3단계로 횡단 및 균일 튼튼성 원칙에 따라 튼튼하게- 플랜지 변형을 유발할 수 있는 과도한 꽉 막는 것을 피하거나 작동 중에 진동으로 이어질 수 있는 꽉 막는 것을 피하십시오.

단계 2는 샤프트 연결 및 밀폐를 포함합니다. 키 연결: 출력 샤프트 키웨이에 약간의 지방을 적용, 부드럽게 키를 삽입,다음 조심스럽게 정렬하고 결합이 발생하지 않도록 장비를 드라이브 샤프트를 삽입스플라인 연결: 스플라인을 정렬하고 일정 속도로 밀어; 폭력적인 충격을 피합니다.두 번째 밀폐를 생성하고 수압 오일 누출을 방지하기 위해 플랜지 짝짓기 표면의 주위에는 기름 내성 밀폐 물질의 균일한 고리를 적용합니다..

세 번째 단계는 수압 선 연결입니다. 먼저, 손상 여부를 위해 엔진의 입구와 출구 가닥 포트를 검사합니다. 깨끗한 수압 기름에 담긴 털 없는 천으로 포트를 지워주세요. 다음으로,포트와 라인을 정렬 하 고 손으로 균등하게 그들을 단단히마지막으로, 프랭크 키로 고정하십시오. 중요한 참고: 입구 및 출구 포트는 장비의 오일 라인과 엄격하게 일치해야합니다.역 연결은 모터가 잘못된 방향으로 회전하고 실패하게 만들 것입니다.

3- 시공 및 수용

설치 후, 시동이 이루어져야 합니다. 부하 없이 시동할 때, 장비를 켜고, 5-10분 동안 낮은 속도로 모터를 가동하십시오. 비정상적인 소음이나 진동에 대해 관찰하십시오.온도를 확인하기 위해 가구를 만져, 그리고 누출에 대한 플랜지 및 파이프 연결을 검사합니다. 무부하 작동이 정상되면 부하를 점진적으로 30%, 60% 및 100%까지 증가시킵니다.각 단계를 15분 동안 실행하면서 장비 사양에 부합하는 것을 보장하기 위해 모터 속도와 토크를 모니터링합니다.급격한 속도 하락 또는 불충분 토크가 발생하면 파이프 라인 압력 또는 샤프트 연결 상태를 검사하기 위해 장치를 종료하십시오.

표준화 된 설비 뒤에 한지우의 포괄적인 지원 시스템이 있습니다.한지는 모터 궤도 BMP/BMPH에 상세한 삽화 설치 설명서와 비디오 튜토리얼을 제공합니다.우리의 전문 R & D 팀은 특정 장비 조건에 맞춘 맞춤형 설치 지침을 제공합니다.포괄적 인 글로벌 판매 후 네트워크는 설치 과정 내내 24/7 기술 지원을 제공합니다.한지우 모터 오비탈 BMP/BMPH를 선택하는 것은 고품질의 제품을 구입할 뿐만 아니라 전체 프로세스 기술 지원을 즐길 수 있다는 것을 의미합니다.
