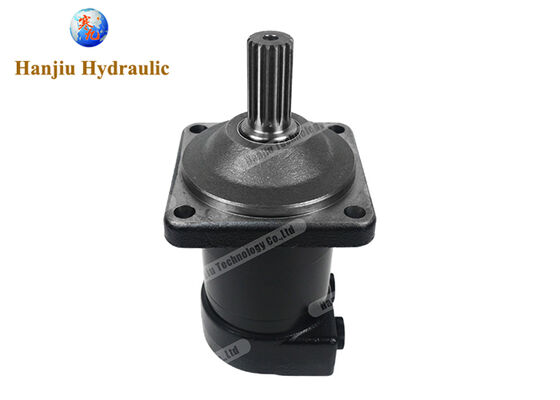

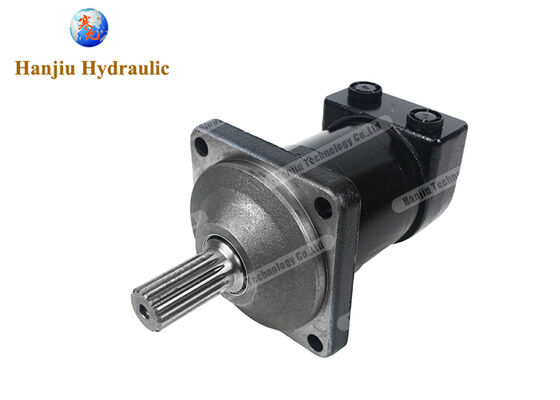

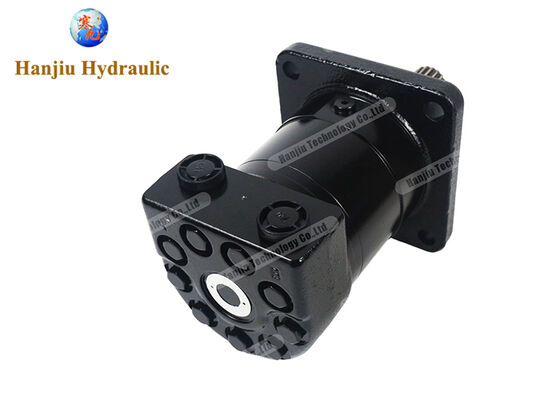

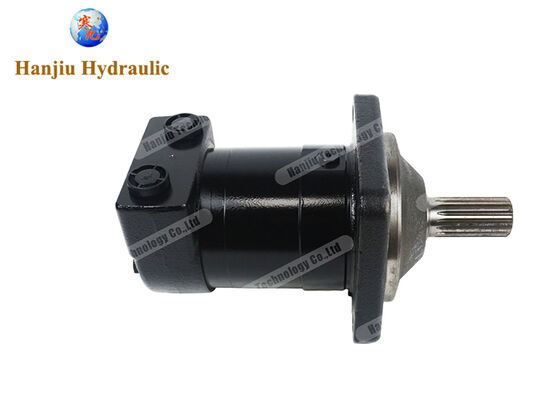

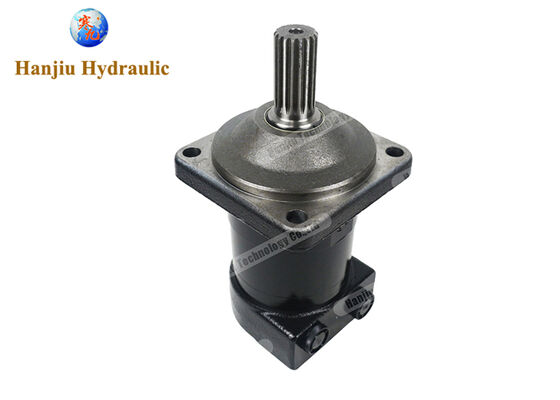

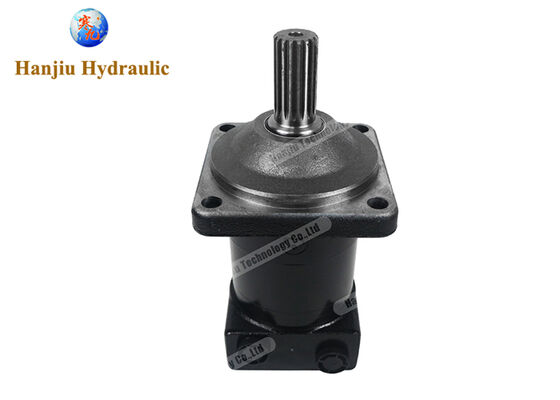

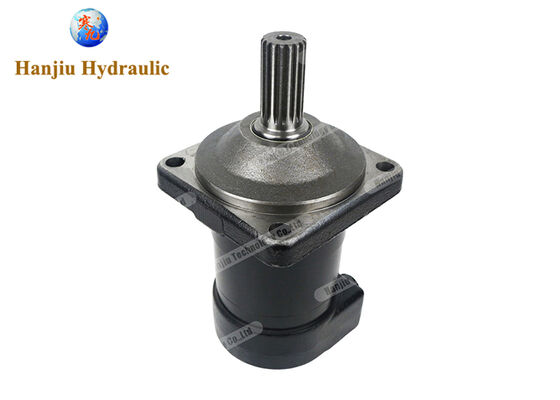

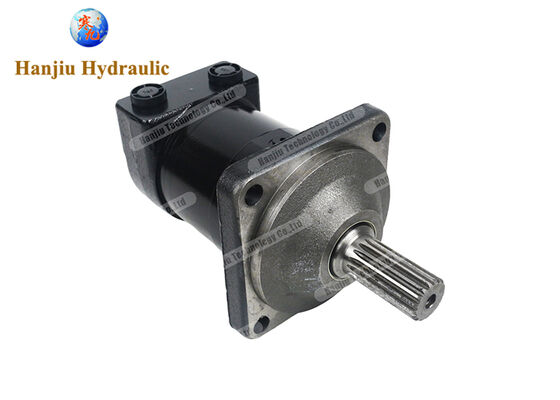

Orbital 모터 TMT 500 - 500 cm³ 스플라인 샤프트
개방 루프 및 폐쇄 루프 유압 시스템 모두에서 사용하도록 설계된 고성능 유압 모터입니다.
간략한 개요
- 모델: BMT500 / 151Z3024 (TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN)
- 샤프트: Z17 스플라인 샤프트, 38.1 mm 외경
- 플랜지: 사각 4홀 플랜지, 160 mm 중심 직경
- 배기량: 494.8 cm³/회전
- 인터페이스: G3/4 나사산 (3/4" BSPP) 및 G1/4 드레인 (1/4" BSPP)
성능 사양
| 유형 |
BMT 160 |
BMT 200 |
BMT 230 |
BMT 250 |
BMT 315 |
BMT 400 |
BMT 500 |
BMT 630 |
BMT 800 |
| 배기량 (cm³/rev) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
| 최대 속도 - 연속 (rpm) |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| 최대 속도 - 간헐적 (rpm) |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| 최대 토크 - 연속 (N.m) |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| 최대 토크 - 간헐적 (N.m) |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| 최대 토크 - 피크 (N.m) |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| 최대 출력 - 연속 (KW) |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| 최대 출력 - 간헐적 (KW) |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| 최대 압력 강하 - 연속 (MPa) |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| 최대 압력 강하 - 간헐적 (MPa) |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| 최대 압력 강하 - 피크 (MPa) |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| 최대 유량 - 정격 (L/min) |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| 최대 유량 - 연속 (L/min) |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| 최대 유량 - 간헐적 (L/min) |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| 최대 흡입 압력 - 연속 (MPa) |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| 최대 흡입 압력 - 간헐적 (MPa) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| 최대 흡입 압력 - 피크 (MPa) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| 무게 (kg) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
기술 세부 정보
| 모델 코드 |
TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN |
| 모터 시리즈 |
TMT 시리즈 |
| 밸브 시스템 |
밸브 드라이브가 있는 디스크 밸브 |
| Orbital 기어 휠 세트 유형 |
Geroler |
| 모터 크기 |
500 |
| 기하학적 배기량 |
494.8 cm³/r [30.19 in³/r] |
| 장착 플랜지 유형 |
4 볼트 - 사각형 |
| 장착 플랜지 치수 |
160.0 x 9.0, 200.0, 18.0 mm [6.30 x 0.35, 7.87, 0.71 inch] |
| 샤프트 유형 |
스플라인 |
| 샤프트 치수 |
Dia. 1 1/2 인치, 17T, 샤프트 끝에 M12 x 1.75-6H 나사산 |
| 샤프트 키 |
해당 없음 |
| 주 포트 스레드 유형 |
BSP |
| 주 포트 스타일 |
측면 포트 - 엇갈림 |
| 주 포트 치수 |
G 3/4 |
| 드레인 포트 치수 |
G 1/4 |
| 브레이크 릴리스 포트 치수 |
해당 없음 |
| 페인트 |
아니요 |
| 페인트 정보 |
해당 없음 |
| 특수 기능 하드웨어 |
표준 |
| 특수 기능 어셈블리 |
표준 |
사용 가능한 TMT 시리즈 모델
TMT 250: 151Z3010, 151Z3016, 151Z3060, 151Z3020, 151Z3026, 151Z3070, 151Z3030, 151Z3036, 151Z3080
TMT 315: 151Z3011, 151Z3017, 151Z3061, 151Z3021, 151Z3027, 151Z3071, 151Z3031, 151Z3037, 151Z3081
TMT 400: 151Z3012, 151Z3018, 151Z3062, 151Z3022, 151Z3028, 151Z3072, 151Z3032, 151Z3038, 151Z3082
TMT 470: 151Z3013, 151Z3063, 151Z3023, 151Z3073, 151Z3033, 151Z3083
TMT 500: 151Z3014, 151Z3064, 151Z3024, 151Z3074, 151Z3034, 151Z3084
TMT 630: 151Z3015, 151Z3065, 151Z3025, 151Z3075, 151Z3035, 151Z3085
추가 BMT 시리즈 모델
BMT 160, BMT 200, BMT 250, BMT 315, BMT 400, BMT 500, BMT 630, BMT 800
BMTE 230, BMTE 250, BMTE 315, BMTE 400, BMTE 500, BMTE 630, BMTE 800
BMTJ 230, BMTJ 250, BMTJ 315, BMTJ 400, BMTJ 500, BMTJ 630, BMTJ 800
Hanjiu Technology 정보
Hanjiu Technology는 유압 모터, 궤도 모터, 저속 고토크 모터 및 토크 모터 분야에서 중국 최고의 제조업체입니다. Danfoss, M+S, Charlynn, White 및 Parker를 포함한 주요 브랜드와 호환되는 가장 포괄적인 유압 솔루션을 제공합니다. 당사의 약속은 유압 시스템을 효율적이고 저렴하게 만들기 위해 빠른 리드 타임, 경쟁력 있는 가격 및 탁월한 서비스를 제공하는 것입니다.
