제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 수압 궤도 모터 | 배수량: | 50 입방 센티미터 |
|---|---|---|---|
| 응용 프로그램: | 농업 기계, 윈치 | 보증: | 12 개월 |
| 오일 온도: | normal-35C-80C | 재료: | 주철 |
| 강조하다: | 유압 오비트 모터 BMR250,크로스오버 릴리프 밸브가 있는 BMR250 유압 모터,25mm 키 샤프트 수압 모터 |
||

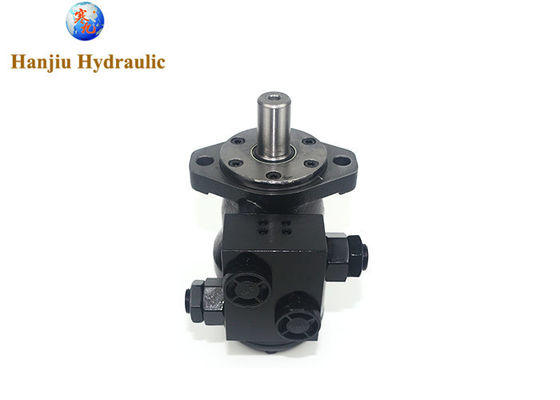

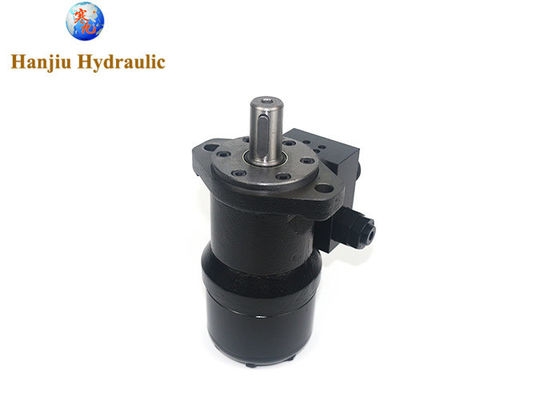

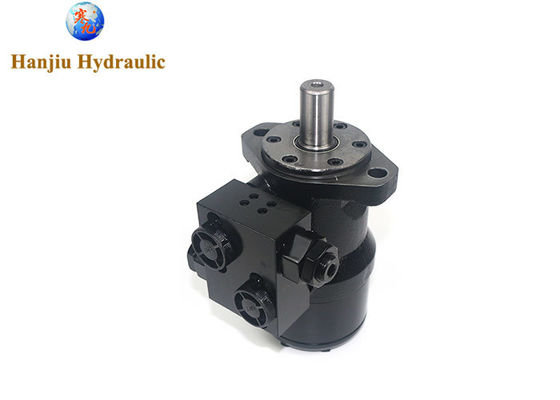

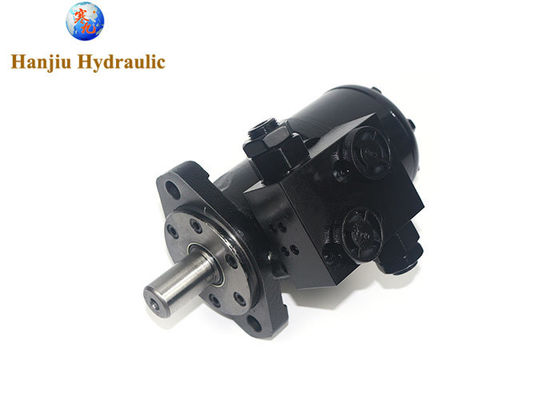

유압 오비트 모터 BMR250, 2볼트 플랜지, 크로스오버 릴리프 밸브가 있는 25mm 스트레이트 키 샤프트
상품 상세 정보:
타입 코드: BMR-250-2-A-D-B+FYRHD-5-D
배기량: 50cc
플랜지: 2-3.5 롬보 플랜지, 파일럿 Ø82.5×2.8
샤프트: 샤프트Ø25MM
포트 스레드: G1/2
크로스오버 릴리프 밸브
FYRHD--유량 60L/min
압력--5mpb
주요 사양:
25 및 1인치 및 1인치 스플라인 및 28.56 테이퍼 샤프트가 있는 BMR의 기술 데이터:
| 유형 | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| 기하학적 배기량 (cm3 /rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| 최대 속도 (rpm) | 연속 | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| 간헐적 | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| 최대 토크 (N·m) | 연속 | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| 간헐적 | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| 피크 | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| 최대 출력 (kW) | 연속 | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| 간헐적 | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| 최대 압력 강하 (MPa) | 연속 | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| 간헐적 | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| 피크 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| 최대 유량 (L/min) | 연속 | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 간헐적 | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| 무게 (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 |
|
1. 유압 오비탈 모터 구조 및 성능 특성
① 엔드 페이스 유량 분배 및 축 방향 유량 분배 채택, 단순하고 컴팩트한 구조, 유량 분배의 높은 정밀도.
② 세트 치아가 있는 고정자-로터 쌍은 높은 기계적 효율과 고압 작동의 긴 수명을 가지고 있습니다.
③ 이중 각도 조인트 볼 베어링을 채택하여 큰 반경 방향 및 축 방향 하중, 낮은 마찰 및 높은 기계적 효율을 견딜 수 있습니다.
④ 유량 분배 메커니즘의 우수한 설계, 유량 분배의 높은 정밀도와 마모 자동 보정 기능.
⑤ 유압 오비탈 모터는 직렬 및 병렬로 사용할 수 있으며, 직렬로 사용할 때는 외부 오일 드레인 포트에 연결해야 합니다.
⑥ 유압 오비탈 모터는 직렬 및 병렬로 사용할 수 있으며, 직렬로 사용할 때는 드레인 포트에 연결해야 합니다.
⑦ 다양한 플랜지, 출력 샤프트, 오일 포트 및 기타 장착 연결 형태.
