제품 상세 정보:
결제 및 배송 조건:
|
| 목: | 수력 원동기 | 종류: | 저속도 고토크 |
|---|---|---|---|
| 플랜지: | 마그네토 장착 | 샤프트: | 스플라인 축 |
| 마테리아: | 금속 | 보증: | 12개월 |
| 강조하다: | 32mm 수압 궤도 모터,1/2 BSP 수압 궤도 모터,하얀 수압 궤도 모터 |
||

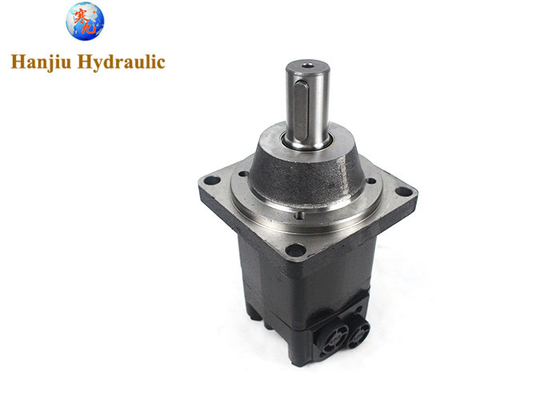

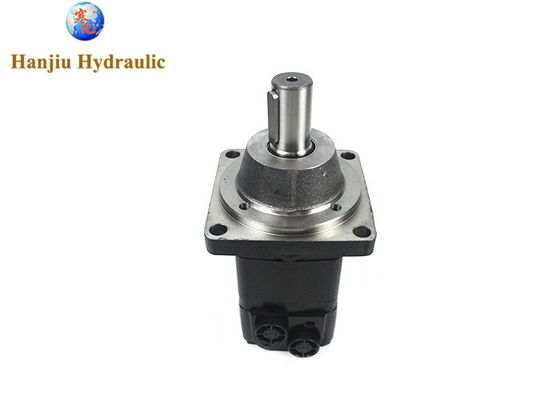

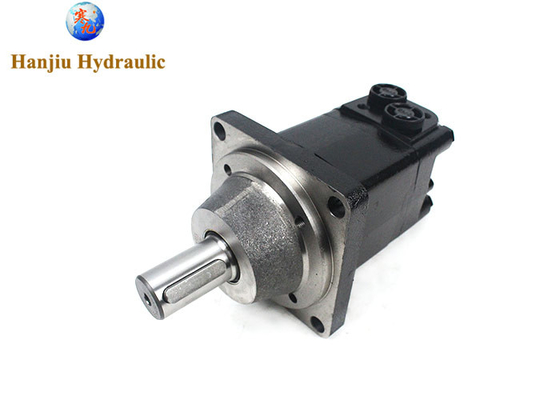

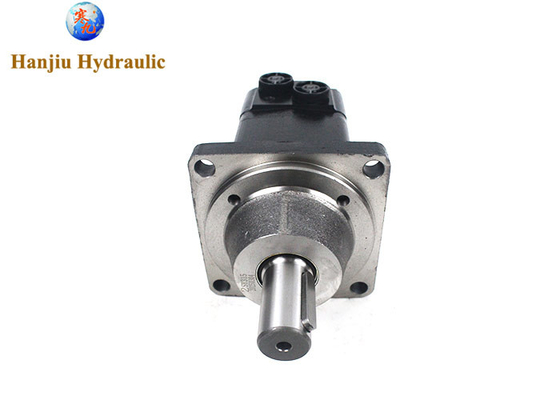

32mm 1/2 BSP 수압 궤도 모터 OMSW315-151F0527 흰색 모터
제품 세부 정보:
타입 코드 151F0527--BMSY-315-W-B-D
배량: 315cc
플랜지:4-Ø13.5 휠 플랜지 Ø160조종사 Ø125×8
셰프트:셰프트Ø32, 10 × 8 × 45
포트:G1/2 횡단선 장착기,2-M10, G1/4
BMSY 소개:
이 모터는 수압 디스크 모터입니다. 왜냐하면 그것은 농업, 농장, 건설, 산업 및 무거운 기계의 드릴에 널리 사용되기 때문입니다. 그것은 모든 롤링에서 수많은 응용 프로그램을 가지고 있습니다.들어올림, 전달 응용 프로그램. 그것은 또한 궤도 수압 모터, 또는 궤도 모터, 또는 낮은 속도 높은 토크 유형 모터, 또한 디스크 밸브 수압 모터라고합니다.
주요 사양:
| 종류 | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 375 |
|
| 기하학적 이동 (cm3 /rev.) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | |
| 최대 속도 (rpm) | 컨트. | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 200 |
| int. | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 240 | |
| 최대 토크 (N·m) | 컨트. | 190 | 240 | 310 | 316 | 400 | 450 | 560 | 536 |
| int. | 240 | 300 | 370 | 430 | 466 | 540 | 658 | 645 | |
| 최고 | 260 | 320 | 400 | 472 | 650 | 690 | 740 | 751 | |
| 최대 출력 (kW) | 컨트. | 15.9 | 18.8 | 19.5 | 15.6 | 15.7 | 14.1 | 14.1 | 11.8 |
| int. | 20.1 | 23.5 | 23.2 | 21.2 | 18.3 | 17 | 18.9 | 17 | |
| 최대 압력 하락 (MPa) | 컨트. | 17.5 | 17.5 | 17.5 | 15 | 14 | 12.5 | 12 | 10 |
| int. | 21 | 21 | 21 | 21 | 16 | 16 | 14 | 12 | |
| 최고 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 18.5 | 14 | |
| 최대 흐름 (L/min) | 컨트. | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| 최대 입수 압력 (MPa) | 컨트. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| int. | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 무게 (kg) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 12.6 | |
* 연속적 압력: 최대. 연속적으로 작동하는 모터의 값.
* 간헐적 압력: 최대 작동 모터 값은 1 분당 6 초.
* 최고 압력:운동 모터의 최대 값은 분당 0.6초
Hanjiu가 생산한 BM 시리즈 (Danfoss와 호환)
(1) 기술적인 요점:
1조각형 롤러 베어링 설계는 20.5 MPa의 연속 작동 압력과 31 MPa3의 간헐 압력으로 높은 축적 / 방사선 부하를 지원합니다.
2 모듈화된 설계, 다양한 플랜지 및 오일 포트 구성, 복잡한 설치 요구 사항에 적응.
3비용 효율성: 유럽 및 미국 브랜드보다 20-30% 저렴한 가격, 한편, ISO 인증을 통과하고 안정적인 품질을 가지고 있습니다.
시험 항목 및 방법
(1) 이동 확인 시험: 무부하 압력 아래에서정렬된 속도의 어느 하나에서 20~50%의 가속량과 가속량에서 각각 가속량을 측정합니다..
(2) 효율성 시험: 1 가속 속도와 가속 압력의 25%에서, 작동이 안정화 된 후 흐름 속도 및 다른 첫 단계 데이터를 측정합니다.위 방법대로, 최대 속도와 85%, 70%, 55%, 40%, 25%,각각, 위의 데이터 그룹의 시험 압력 점을 측정하기 위해; 3 역 시험 방법과 전방 시험 방법은 동일합니다; 4 20-35 °C와 70-80 °C 및 70-80 °C의 입수 온도.20~35°C와 70-80°C의 입수 온도 조건에서, 부피 효율을 측정합니다. 7 개의 동일한 압력 지점 이상에서 부하 압력에서 가등기 속도의 가등기 압력까지의 범위에서;10-28) 와 종합 성능 곡선; 6 오일 온도가 20~35°C와 70-80°C일 때 효율 곡선을 그래프로 그려라.
(3) 시작 효율 시험: 다른 일정한 토크 또는 일정한 압력 값과 일정한 토크 시작 방법 또는 일정한 압력 시작 방법을 채택합니다.각기 다른 단계 각도에서 모터 출력 샤프트의 시작 압력 또는 토크를 측정, 그리고 앞면과 후면 방향으로 각각 25%, 75%, 100%의 가명 압력 및 지정된 역압 조건에서 시작 효율을 계산합니다.
(4) 저속기능시험 등급압과 정해진 반압 조건에서최소속도의 측정은 단계별로 속도를 줄이고 속도를 높이는 방법을 사용하여 이동하지 않고 긍정 및 부정 방향으로 반복합니다.- 위 방법대로 가등기압의 50%에서 가등기압의 4개의 동일한 압력점의 최소 속도에 이르기까지 최소 속도를 측정한다.그리고 긍정 및 부정적 스티어링 테스트에서 압력 포인트를 각각 5번 이상 테스트합니다..
수압전문가나 HANJIU에 연락해
