제품 상세 정보:
결제 및 배송 조건:
|
| 종류: | 저속도고 토크 모터 | 소재: | 금속 |
|---|---|---|---|
| 이동: | 315ml/r | 플랜지: | 2 볼트 SAE B 플랜지 |
| 포트의 크기: | 매니폴드 포트 | 배수관: | 7/16-20UNF |
| 속도: | 246 - 365rpm | 토크: | 765~885 nm |
| 강조하다: | 1041214006 수압 모터,104-1214 수압 모터,이튼 차린 2000 수압 모터 |
||

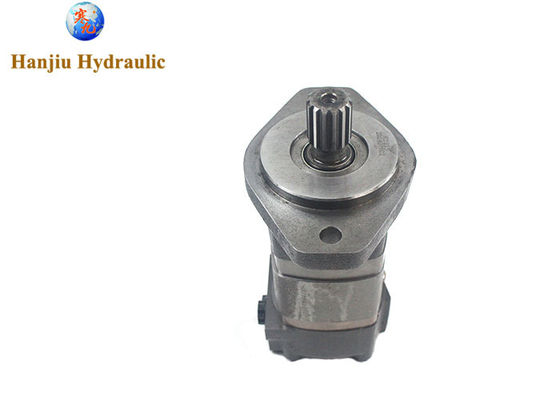

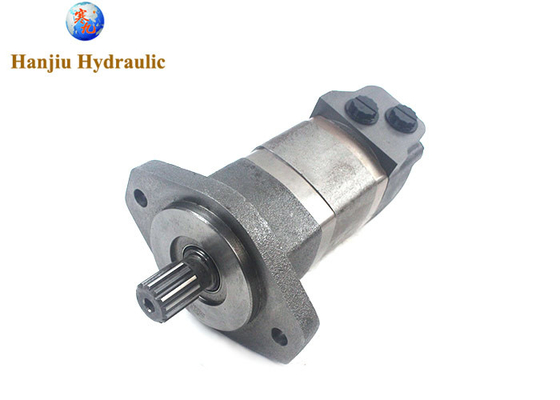

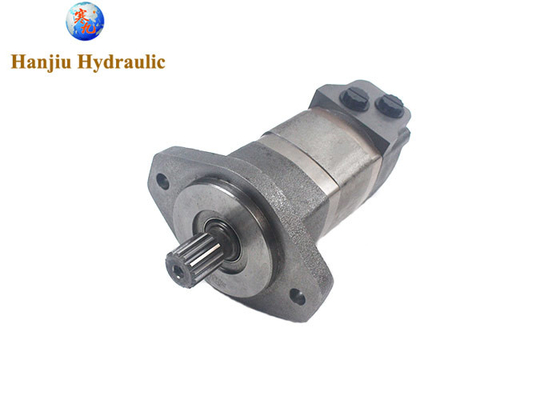

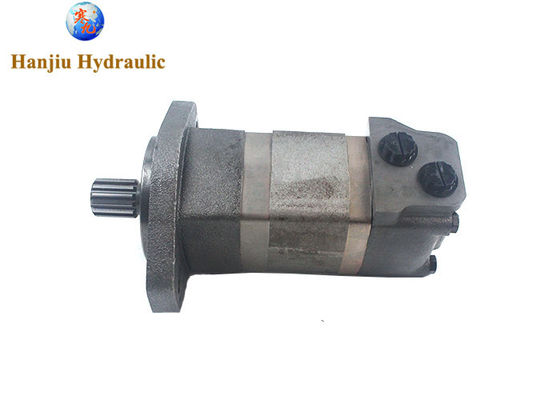

104-1214-006 1041214006 104-1214 이튼 샤르-린 2000 시리즈와 호환되는 수압 모터
빠른 검토:
모델 번호:BMK2-315= 104-1214-006
| 이동 | 315ml/r |
| 속도 | 246-365회속 |
| 토크 | 765~885 nm |
| 장착 |
2 볼트 SAE B 플랜지
|
| 셰프 | 14개의 치아 스플라인 샤프트 |
주요 사양:
| 주요 사양: | |||||||||||
| 종류 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| 기하학적 이동 (cm3 /rev.) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| 최대 속도 (rpm) | 컨트. | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| 최대 토크 (N·m) | 컨트. | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| 최대 압력 하락 (MPa) | 컨트. | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| 최고 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| 최대 흐름 (L/min) | 컨트. | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| 무게 (kg) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * 연속적 압력: 최대. 연속적으로 작동하는 모터의 값. | |||||||||||
| * 간헐적 압력: 최대 작동 모터 값은 1 분당 6 초. | |||||||||||
| * 최고 압력:운동 모터의 최대 값은 분당 0.6초입니다. | |||||||||||
더 많은 BMK2 모터, BMK2- 궤도 모터 (이용량 65 500 CC):
1종류
저속 고 토크 수압 모터 유형은 비교적 풍부하며, 방사성 피스톤 수압 모터, 캔크 샤프트 연결 수압 모터,팽창 실린더 수압 모터와 사이클로이드 수압 모터 등 여러 종류.
2특징 및 장점
(1) 낮은 속도 기능: 느림 장치를 증가 할 필요가 없으며 단계없는 속도 조절을 실현 할 수 있습니다.
(2) 높은 토크: 완전한 토크를 제공, 시간 및 주파수 제한없이 시작, 특히 완전한 부하 재시작 조건에 적합합니다.
(3) 충격 부담 저항력: 안정적이고 장기간 연속적인 작동과 가혹한 환경과 작업 조건에서 긴 서비스 수명.
(4) 설치가 쉽고 기본적으로 유지보수 없이: 직접 구동 축, 높은 신뢰성, 공간 절약
(5) 우수한 제어 가능성: 정밀한 위치, 느린 회전, 그러나 가속 및 브레이킹에 부드럽고 빠른 반응.
(6) 완벽한 기능: 두 개 이상의 수압 모터를 사용할 때 완벽한 부하 분배 기능 또는 동기화 기능을 제공합니다.
3설치 주의 사항
(1) 합리적이고 효과적인 모터 장착은 모터의 사용 수명을 연장하는 필수 조건입니다.모든 기계 부품 위에 나사 특정 토크 요구 사항이것은 나사들의 튼튼함을 보장합니다. 나사들의 사양과 설치에 사용되는 재료에 따라 토크의 크기도 다릅니다. 설치할 때,토크 랭치를 사용해야 합니다.각 나사의 밀도가 같을 수 있도록 너무 높은 토크로 나사들은 금속 피로를 발생시키고 나사들의 사용 수명을 줄일 수 있습니다.너무 낮은 토크로 나사를 쉽게 풀 수 있습니다그리고 결국 사고가 일어날 것입니다.
(2) 설치 시, 모터 및 토크 팔 관절 표면을 청소하고 설치 전에 윤활제를 적용해야합니다. 그리고 사용 된 나사 는 청소 및 윤활해야합니다. 마지막으로,합리적인 설치에 대한 지침을 설치.
