제품 상세 정보:
결제 및 배송 조건:
|
프로젝트: | 유압 밸브 | 소재: | 금속 |
---|---|---|---|
그렇게 하기 위해 적용되세요: | 텔레스코픽 붐 지게차 | 스풀: | 스풀 5개 |
맥스 작동 압력: | 315개 바 | 제어 유형: | 수동 제어 유형 |
강조하다: | 수압 방향 수동 제어 밸브,발굴기 수압 방향 수동 제어 밸브,수동 방향 제어 밸브 |

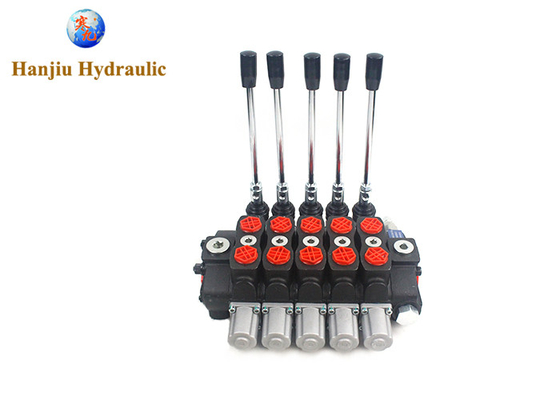

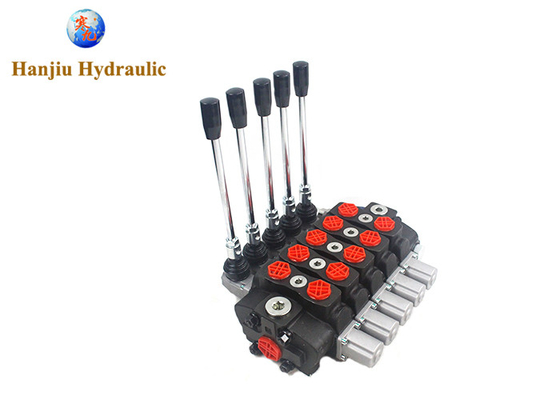

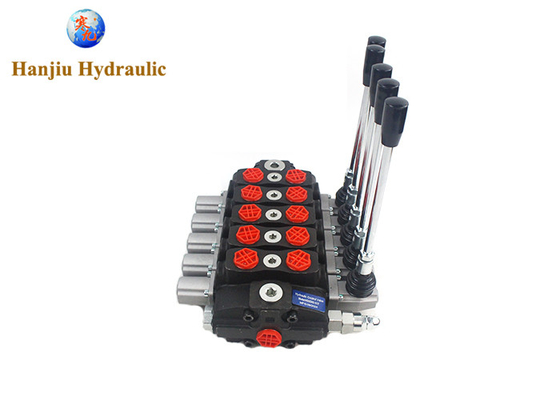

배크 호 발굴기 수압 예비 부품 수압 방향 수동 제어 밸브 SD8-5
HSSD 시리즈 방향 제어 밸브, 흐름 범위 30-400L/min
다양한 흐름 요구 사항을 충족 할 수 있습니다. 콤팩트하고 무겁고 간단한 설계로 개방 또는 폐쇄 된 센터 수압 시스템에서 다양한 작업 시나리오에서 사용할 수 있습니다. 안정적인 성능,선택 가능한 다양한 제어 방법
제어형:수동, 케이블, 공기,
전기-하이드라울릭,솔레노이드 등
회로 타입:평행
적용:
크레인, 망원경 붐 포크 리프트, 배크 호 발굴기 및 압축기
유동량 | 80 리터/21 US GPM |
스풀 수 | 5 스풀 |
입구 밸브 | 측면 입구, 구제 밸브 |
구제 밸브 설정 압력 | 315bar |
입구 포트 크기 | G3/8, G1/2, G3/4 |
스풀 타입 | 3 포지톤, 이중 작용 |
핸들 사이드 배열 | 표준형 |
스풀 캡 사이드 배열 | 3 위치, 스프링 회전, 수동 제어, 억제 제어, |
작업 부문 배열 | 표준형 |
작업 포트 크기 | G3/8, G1/2, G4/3, G1 |
출구 섹션 유형 | 위쪽 출구, 옆구리 |
출구 크기 | G3/8, G1/2, G4/3, G1 |
A수압 밸브수압 시스템에서 압력, 흐름 및 유체의 방향을 제어하는 데 사용되는 요소입니다.
첫째, 분류
1기능에 따라 압력 조절 밸브, 흐름 조절 밸브 및 방향 조절 밸브로 나눌 수 있습니다. 압력 조절 밸브는 시스템 내 압력을 제어하는 데 사용됩니다.구제 밸브와 같이, 압력 절감 밸브 등 흐름 조절 밸브는 가솔렛 밸브, 속도 조절 밸브 등 시스템 내의 흐름을 조절하는 데 사용됩니다.방향 제어 밸브는 유체의 흐름 방향을 변경하는 데 사용됩니다, 예를 들어 차단 밸브, 역전 밸브 등
2구조 형태에 따라 스풀 밸브, 팝 밸브, 볼 밸브 등으로 나눌 수 있습니다.
둘째, 작동 원칙
수압 밸브스풀과 좌석 사이의 상대적 위치를 변경하여 수압유의 흐름 방향, 압력 및 흐름을 제어합니다.밸브 코어가 외부 제어 신호에 의해 영향을 받으면 (전자 자석과 같은), 기계적 힘 등), 대응하는 이동이 생성되며, 수압 시스템의 제어 효과를 얻기 위해 밸브 포트의 열과 흐름 영역을 변경합니다.
셋째, 적용 분야
그것은 건설 기계, 금속 장비, 광산 기계, 주사 가공 기계, 선박, 항공 우주 및 기타 분야에서 널리 사용됩니다. 예를 들어 건설 기계,수압 밸브는 리프팅을 제어하는 데 사용됩니다.크레인의 럭핑 및 스턴링; 주사 폼 머신에서, 수압 밸브는 폼 클램핑, 주사, 압력 포장,주사형조기 및 원형화.
넷째, 특징
1높은 제어 정확성: 그것은 정확하게 압력, 흐름 및 수압 시스템의 방향을 제어 할 수 있습니다.
2빠른 반응: 제어 신호에 신속하게 반응하고 수압 시스템의 실시간 제어를 실현 할 수 있습니다.
3높은 신뢰성: 그것은 좋은 밀폐 성능과 오염 방지 능력을 가지고 있으며, 가혹한 작업 환경에서 오랫동안 안정적으로 작동 할 수 있습니다.
4컴팩트 구조: 작은 크기, 가벼운 무게, 설치 및 유지 보수에 쉽습니다.
5. 문제 해결 방법수압 밸브
압력 조절 밸브 문제 해결
1구제 밸브 고장
압력은 조정 할 수 없습니다: 스프링이 손상되거나 변형되었는지, 밸브 코어가 갇혀 있는지, 그리고 완압 구멍이 막혀 있는지 확인하십시오. 스프링에 문제가있는 경우스프링을 교체밸브 코어가 막혀있는 경우, 밸브 코어와 밸브 바디가 청소되어야 합니다.
큰 압력 변동: 스풀이 좌석과 잘 일치하지 않거나 기름에 불순물이있을 수 있습니다. 스풀과 좌석은 닦을 수 있습니다.수압 시스템이 청소되고 액체를 교체 할 수 있습니다..
심한 누출: 밀봉 을 손상 된 점 을 확인 하고, 손상 된 경우 밀봉 을 교체 한다.
2압력 절감 밸브 고장
불안정한 출력 압력: 스풀이 붙어 있는지 스프링이 고장 났는지 확인하십시오. 치료 방법은 구제 밸브의 대응 오류와 동일합니다.
누출: 밀폐를 확인하고 손상된 밀폐를 교체하십시오.
