제품 상세 정보:
결제 및 배송 조건:
|
| 프로젝트: | 유압 밸브 | 소재: | 금속 |
|---|---|---|---|
| 그렇게 하기 위해 적용되세요: | 텔레스코픽 붐 지게차 | 스풀: | 4 개의 스풀 |
| 맥스 작동 압력: | 315개 바 | 제어 유형: | 수동 제어 유형 |
| 강조하다: | 포크 리프트 고압 방향 제어 밸브,고압 방향 제어 밸브,방향 제어 밸브 고압 |
||

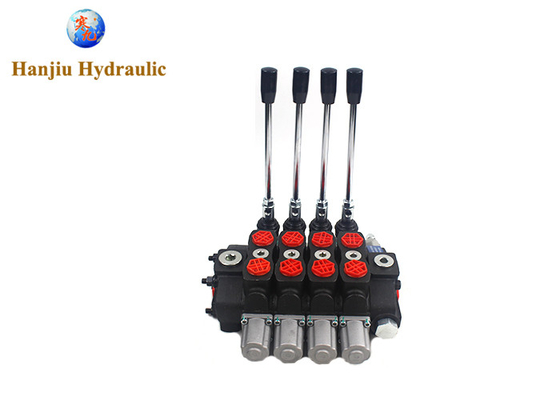

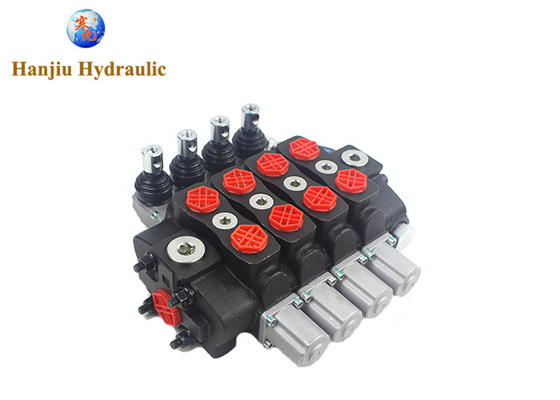

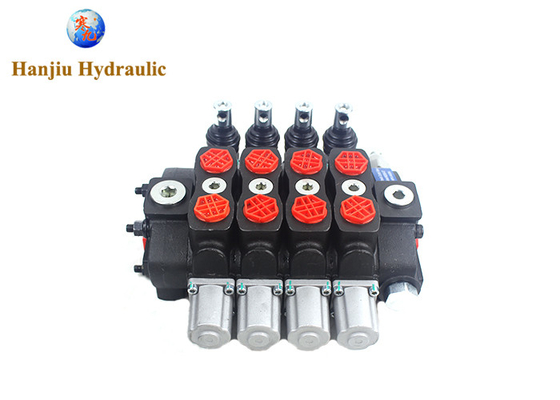

고압 방향 제어 밸브 Walvoil SD8-4
HSSD 시리즈 방향 제어 밸브, 흐름 범위 30-400L/min
다양한 흐름 요구 사항을 충족 할 수 있습니다. 콤팩트하고 무겁고 간단한 설계로 개방 또는 폐쇄 된 센터 수압 시스템에서 다양한 작업 시나리오에서 사용할 수 있습니다. 안정적인 성능,선택 가능한 다양한 제어 방법
제어형:수동, 케이블, 공기,
전기-하이드라울릭,솔레노이드 등
회로 타입:평행
적용:
크레인, 망원경 붐 포크 리프트, 배크 호 발굴기 및 압축기
| 유동량 | 80 리터 |
| 스풀 수 | 4 스풀 |
| 입구 밸브 | 측면 입구, 구제 밸브 |
| 구제 밸브 설정 압력 | 315bar |
| 입구 포트 크기 | G3/8, G1/2, G3/4 |
| 스풀 타입 | 3 포지톤, 이중 작용 |
| 핸들 사이드 배열 | 표준형 |
| 스풀 캡 사이드 배열 | 3 위치, 스프링 회전, 수동 제어, 억제 제어, |
| 작업 부문 배열 | 표준형 |
| 작업 포트 크기 | G3/8, G1/2, G4/3, G1 |
| 출구 섹션 유형 | 위쪽 출구, 옆구리 |
| 출구 크기 | G3/8, G1/2, G4/3, G1 |
포크리프트 수압 제어 밸브 - 방향 제어 밸브의 기능은 원하는 액추에 유체를 지시 할 수 있습니다. 일반적으로,이 제어 밸브에는 철강 또는 강철으로 된 가구에 위치한 스풀이 포함되어 있습니다.스풀은 하우징 내에서 다른 위치로 슬라이드됩니다. 교차하는 굴곡과 채널은 스풀의 위치에 따라 유체를 지시합니다.
스풀은 중앙에 위치하고 있으며 스프링이 있습니다. 이 특정 위치에서 공급 액체는 차단되어 탱크로 돌아갈 수 있습니다. 스풀이 옆으로 미끄러지면,수압 액체는 액추에이터로 향하고 액추에이터에서 탱크로 돌아가는 경로를 제공합니다.스풀이 반대 방향으로 이동하면 공급 및 반환 경로는 전환됩니다. 스풀이 중심 또는 중립 위치로 돌아갈 수 있게되면,액추에이터 유체 경로는 차단됩니다.위치로 고정합니다.
방향 제어기는 일반적으로 쌓일 수 있도록 만들어집니다. 일반적으로 각 수압 실린더에 밸브와 스택의 모든 밸브를 공급하는 유체 입력이 있습니다.
높은 압력에 대처하고 누출을 방지하기 위해 허용값이 매우 단단히 유지됩니다.스풀은 종종 하우징 내부에서 공백이 25m 또는 인치의 천분의 하나보다 적지 않을 것입니다밸브의 매우 민감한 부분을 막고 밸브를 왜곡하는 것을 방지하기 위해, 밸브 블록은 3점 패턴으로 기계의 프레임에 장착됩니다.
스풀의 위치 는 수압 조종기 압력, 기계적 레버, 또는 스풀을 오른쪽으로 또는 왼쪽으로 밀어주는 소레노이드에 의해 작동 될 수 있다.밀폐는 스풀의 일부가 가구 밖으로 튀어나와 가동기에 쉽게 도달 할 수 있도록합니다..
주요 밸브 블록은 흐름 성능과 용량에 따라 방향 제어 밸브의 스택을 제어합니다. 이러한 밸브 중 일부는 비례적으로 설계되었습니다.밸브 위치에 비례적인 흐름 속도처럼제어 밸브 는 수압 회로의 가장 비싸고 민감 한 구성 요소 중 하나입니다.
