제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 저속도고 토크 모터 | 소재: | 금속 |
|---|---|---|---|
| 이동: | 165ml/r | 속도: | 283-355회속 |
| 토크: | 307-422 Nm | 출력: | 8.9-15.7 KW |
| 압력 감소: | 14~19MPa | 플랜지: | SAE A 마운트 |
| 샤프트: | 25.4MM 샤프트 | 회전: | CCW |
| 강조하다: | TE0165CN410AAAB 파커 TE 시리즈 모터,TE0165CN410AAAB 파커 TE 모터,2 볼트 파커 TE 모터 |
||

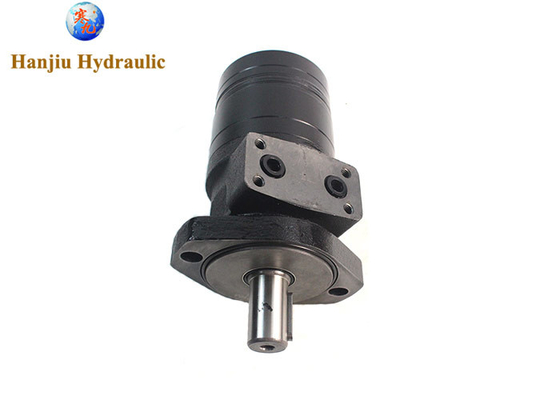

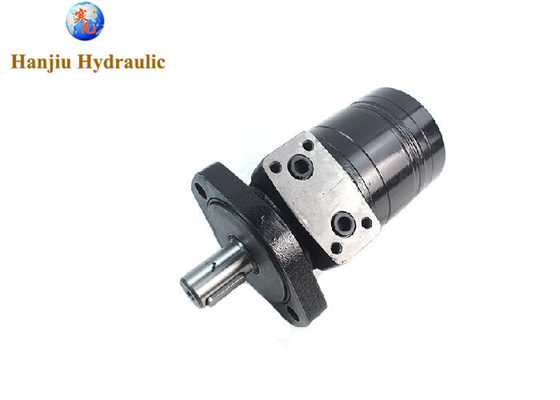

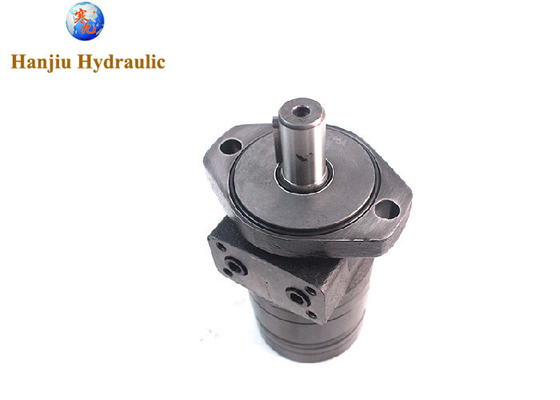

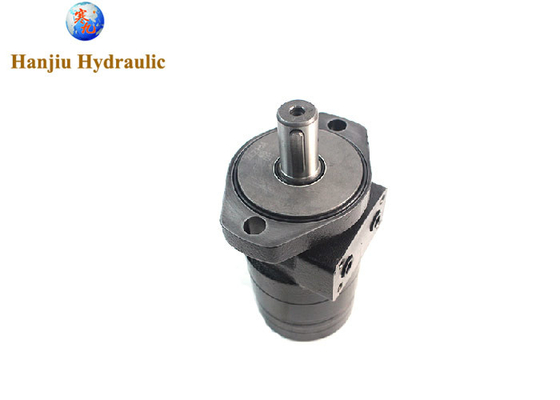

파커 TE 시리즈 모터 TE0165CN410AAAB, 2 볼트 플랜지 샤프트, 1" SAE 평행 키, 다양한 포트 스레드
빠른 검토:
모델 번호: BME2-165-HM-A
밀집량:165 ml/r
속도, 283-355 rpm
토크, 307-422 Nm
출력 8,9-15,7 kW
압력 감소, 14 - 29 MPa
플랜지, 정사각형 장착
샤프트, 25.4mm 키 샤프트
회전, CCW
특징, 슈트 파커 TE0165CN410AAAB
기술적인 세부사항은 다음과 같습니다.
| 종류 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
| 기하학적 이동 (cm3 /rev.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
| 최대 속도 (rpm) | 컨트. | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
| int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
| 최대 토크 (N•m) | 컨트. | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
| int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
| 최대 출력 (kW) | 컨트. | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
| int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
| 최대 압력 하락 (MPa) | 컨트. | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
| int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
| 최고 | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
| 최대 흐름 (L/min) | 컨트. | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
| int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 | |
5개의 주요 부분수압 시스템다음을 포함합니다.
1전력 요소: 이것은 수압 시스템의 "심"이며 일반적으로 수압 펌프를 의미합니다.그 주요 기능은 원동력 (전기 모터와 같이) 에 의해 제공되는 기계 에너지를 변환하는 것입니다., 내연기관 등) 가 작동 액체의 수압 에너지로 전환됩니다.
2가동기: 이 부분은 주로 가동 액체의 수압 에너지를 구동 부하의 기계 에너지로 변환하는 수압 모티브입니다.일반적인 동작기는 수압 실린더와 수압 모터입니다., 이는 선형 운동과 회전 운동을 달성하는 데 사용됩니다.
3제어 부품: 주로 압력 제어 밸브, 흐름 제어 밸브 및 방향 제어 밸브와 같은 다양한 수압 제어 밸브를 포함한다.이 밸브의 주요 기능은 압력을 제어하고 조절하는 것입니다., 하이드라릭 시스템의 전송 성능 요구 사항을 충족시키기 위해 작업 액체의 흐름 또는 흐름 방향.
4보조 부품: 이 부품에는 연료 탱크, 오일 필터, 냉장기, 히터, 축전기, 오일 파이프 및 파이프 관절, 밀폐 링, 빠른 변경 관절, 고압 볼 밸브, 튜브 조립 장치,압력 측정 관절, 압력 측정기, 오일 레벨 측정기, 오일 온도 측정기 등 이 구성 요소는 시스템 정상 작동을 보장 하 여 수압 시스템에 보조 및 보호 역할을 합니다.
5작동 매체: 수압유 및 에뮬션. 그들은 에너지의 운반자뿐만 아니라 수압 시스템의 상태 모니터링 및 오류 진단을위한 정보 운반자입니다.일반적으로 사용되는 수압 오일에는 미네랄 오일이 있습니다., 동물성 및 식물성 지방, 그리고 에뮬션.
수압 시스템의 작동 원리는: 수압 펌프는 기름 탱크에서 액체를 빨아, 압력을 통해 수액을 수압 밸브로 보내,수압 밸브는 액체의 흐름 방향과 압력을 제어, 그 다음 액체를 수압 실린더 (또는 수압 모터) 로 보내그리고 수압 실린더 (또는 수압 모터) 는 해당 작업을 완료하기 위해 액체의 압력을 기계 에너지로 변환작업이 완료되면 액체는 다음 작업 주기로 준비하기 위해 수압 밸브에 의해 수압 탱크로 다시 흐르는 것을 제어합니다.
수압 시스템국방 산업, 기계 도구 산업, 금속 산업, 자동차 산업, 섬유 산업 및 조선 산업을 포함한 다양한 응용 분야가 있습니다. 예를 들어수압 변속기 및 제어 기술은 해군의 무기 및 장비에 널리 사용되었습니다., 국방 산업의 육군과 공군, 밀러, 드릴링 기계, 프레싱 기계 및 기계 공업의 플레너,그리고 자동차 산업의 수압 오프로드 차량과 수압 덤프 차량.
